一辆行驶里程约4.9万km、配置2L AJ20 P4H PHEV发动机的2018年揽胜运动PHEV。客户反映：使用车辆两把智能钥匙锁闭车辆后，拉动车辆门把手，无法自动解锁车辆。使用车辆智能钥匙可以正常解锁和启动车辆，解锁车辆后按压点火开关仪表提示：智能钥匙未找到，确认客户抱怨存在。
检查车辆无加装和改装物品，维修历史查询无相关维修记录和事故维修记录。
检测两把智能钥匙表面无损坏现象，检查智能钥匙内部无进水腐蚀痕迹，拆下智能钥匙电池并测电压为2.9V正常。替换两把智能钥匙电池并测试车辆后故障依旧，根据测量排除智能钥匙电池问题。
连接诊断仪读取相关故障码，遥控功能执行器[RFA]B1DDB-55前部超宽频带收发器[B 1DDB]无配置，如图1所示。同时检查RFA模块的车辆VIN信息，检查RFA模块软件有更新软件，如图2所示。

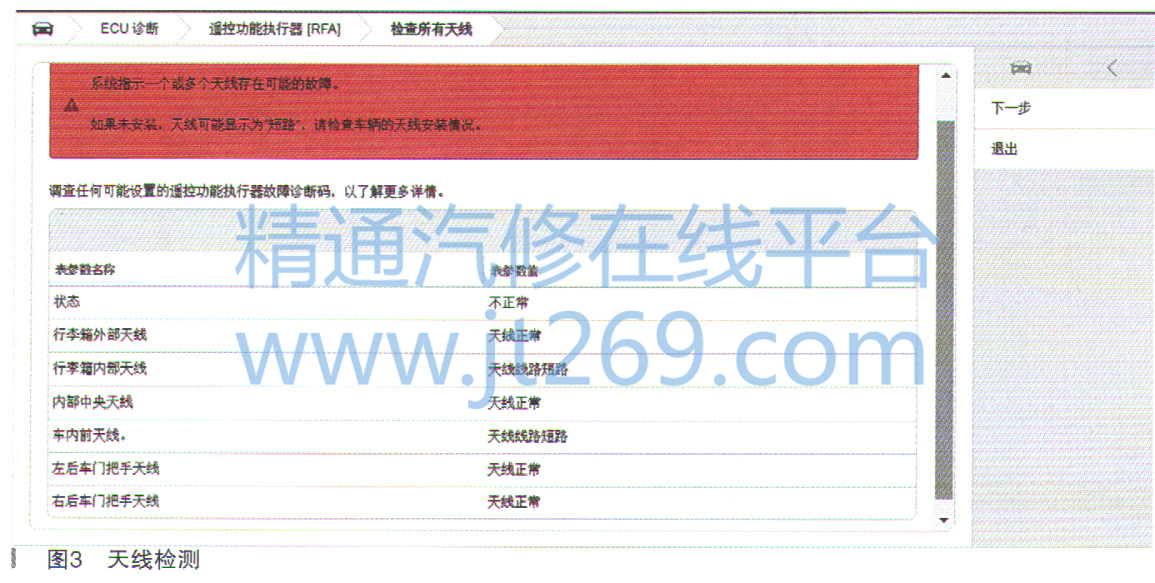

对遥控器控制模块RFA天线检查，运行自检显示车内天线短路，如图3所示。
根据诊断仪读取RFA模块无车辆VIN信息，怀疑RFA模块数据丢失，运行更换RFA模块程序，软件更新完成和VIN写入后继续运行配置钥匙步骤时，诊断仪提示：由于SAT2故障而未记忆SAT程序失败。

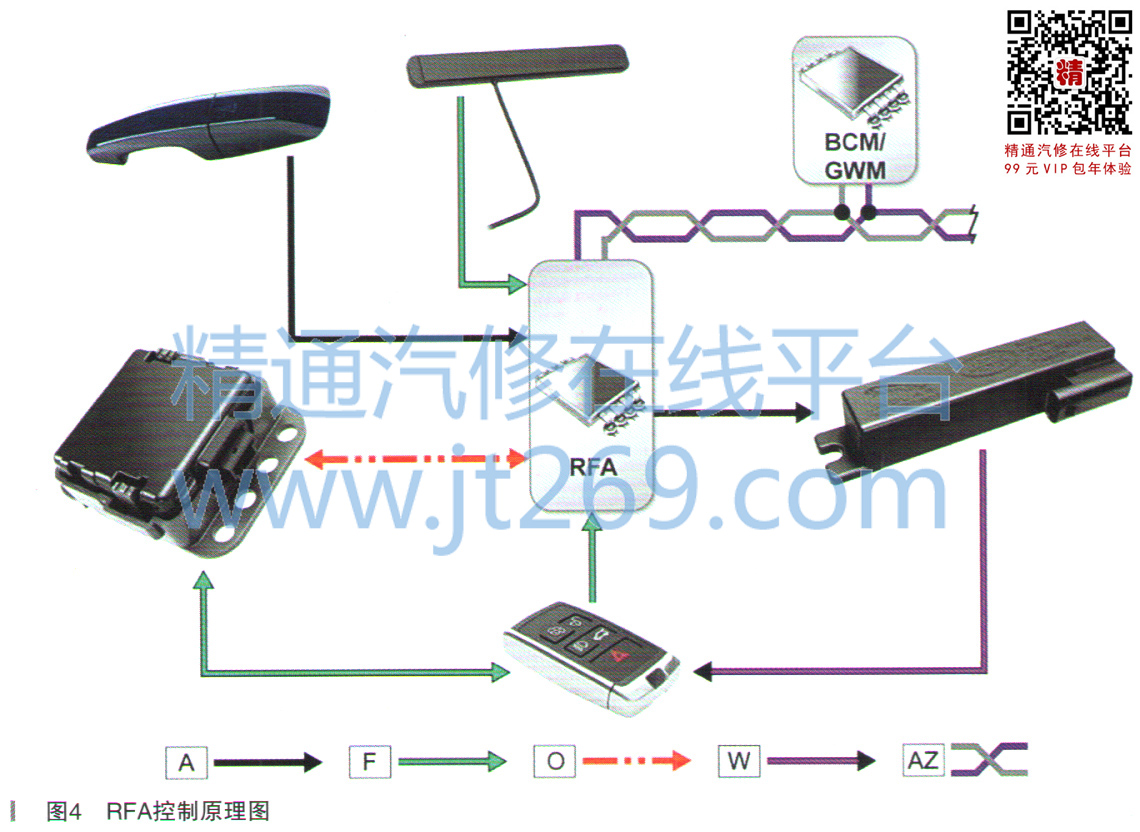

根据故障现象了解系统控制原理如图4所示。
遥控功能执行器（RFA）接收到车门锁定／解锁请求：
·接收到车门锁定／解锁请求后，RFA通过LF天线以125kHz的频率将咨询数据发送至智能钥匙
·智能钥匙将会对LF信号进行回应，处理收到的信息并利用单独的433MHz射频（RF）通道对车辆做出回应。
·RF接收器（现在集成在RFA中）将会通过RF天线收到该回应
此外，RFA也会利用以下流程通过卫星锚点收发器向智能钥匙发送单独的咨询信息，以便准确地验证并获得智能钥匙位置：
·RFA通过LIN连接向卫星锚点收发器发送咨询数据。
·卫星锚点收发器处理该数据，然后通过单独的RF信号以中国为45000MHz，的频率将其发送至智能钥匙
·收到信号后，作为回应，智能钥匙将会通过RF信号以中国为45000MHz的频率将身份验证信息发送回卫星锚点收发器
