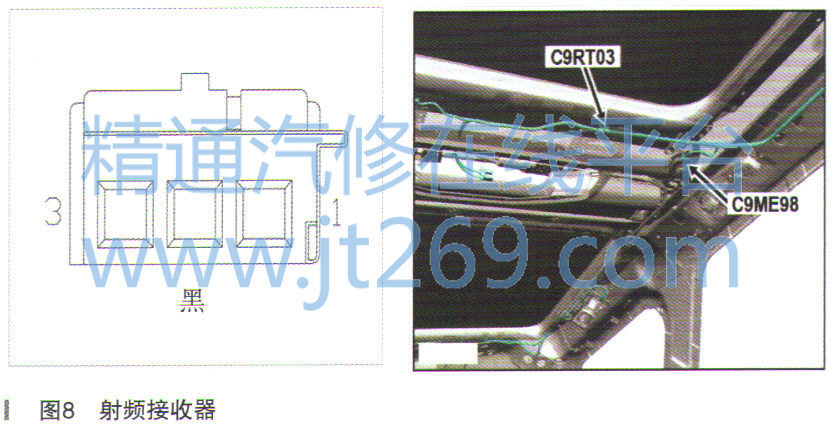

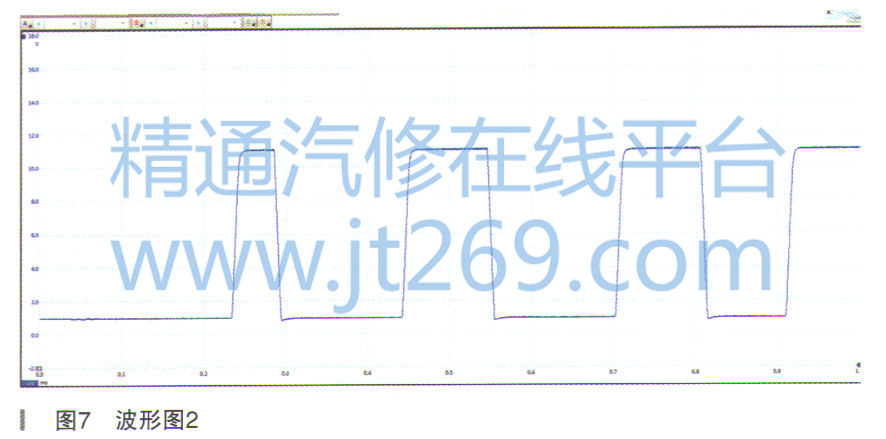

(8)根据原理分析和电路图参考分析厂体疑卫星锚点收发器天结彝口射频天线存在故障,使用示波器检查射频接收器C9RT03-2波形,当操作智能钥匙锁车时有信号波形输出,如图7所示,车辆锁车。射频接收器如图8所示。

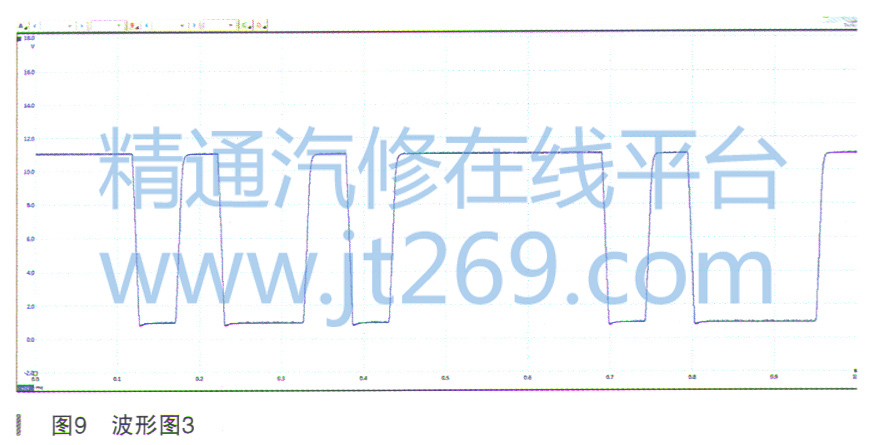

(9)按压智能钥匙解锁时,射频接收器C9RT03-2有波形输出时车辆解锁,锁闭后拉动门把手解锁,没有信号输出,如图9所示。

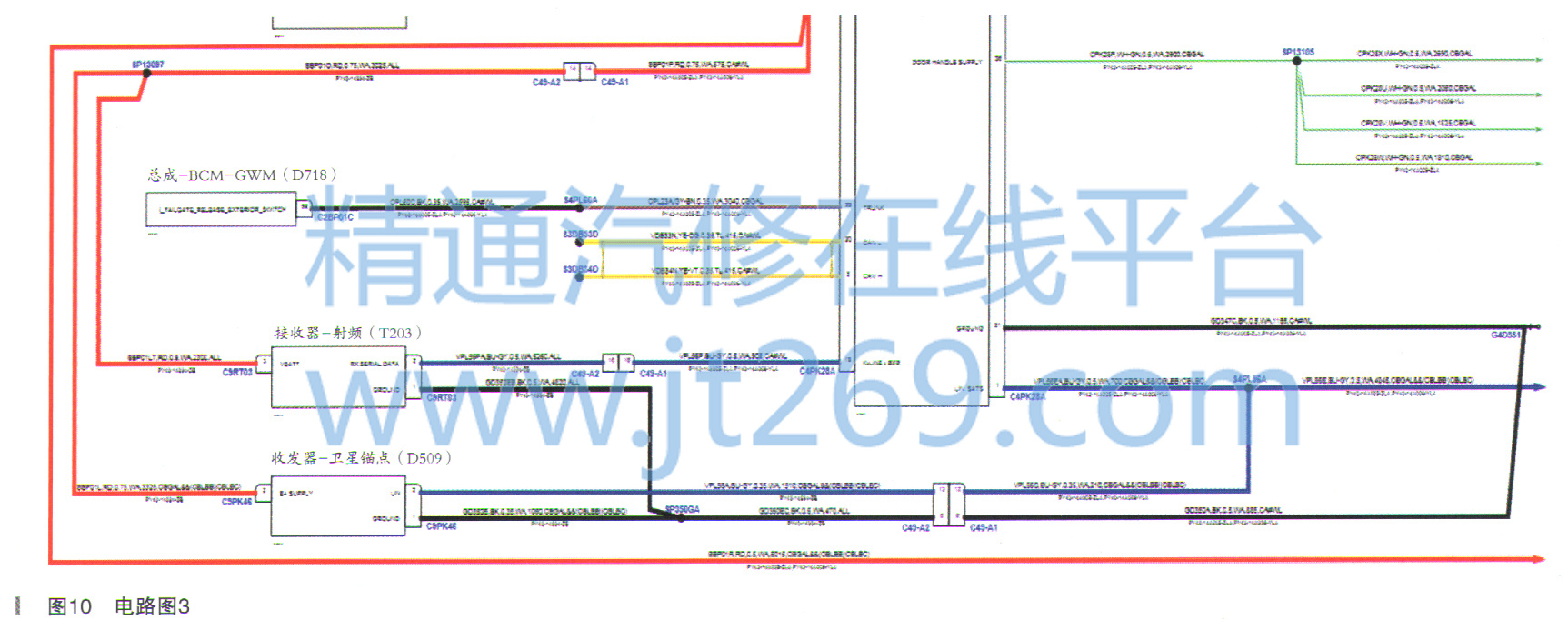

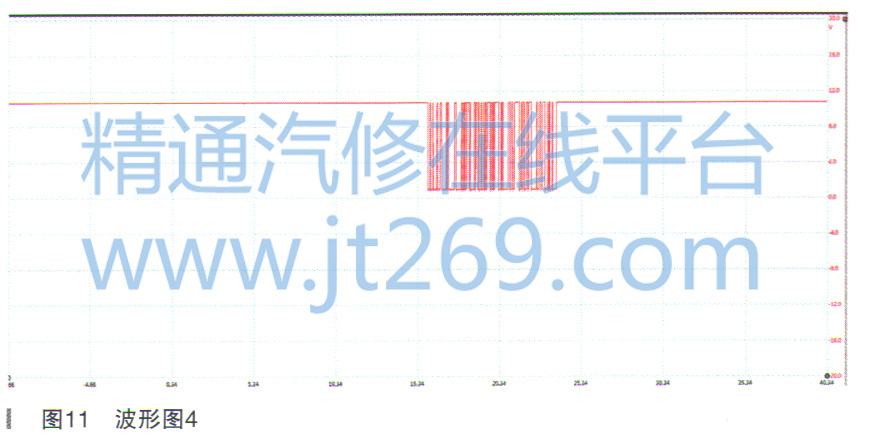

(10)根据以上测量诊断,排除射频接收器故障,参考电路图(如图10所示)使用示波器测量卫星锚固天线LIN信号C9PK47-2,锁闭车辆后拉动车门把手时C9PK47-2有LIN信号输出,如图11所示。
(11)根据以上测量排除卫星锚点收发器天线故障,诊断分析为无钥匙模块RFA故障导致车辆无钥匙进入解锁和锁闭功能不可用。
故障点:无钥匙模块RFA接收到被动进入信号后,没有输出控制启动无钥匙进入和锁闭信号。
故障排除:更换无钥匙模块RFA。
