7）A/C 继电器、电磁离合器故障———检查 A/C 继电器是否工作。加12V 电压检查，看电磁离合器是否能吸合。

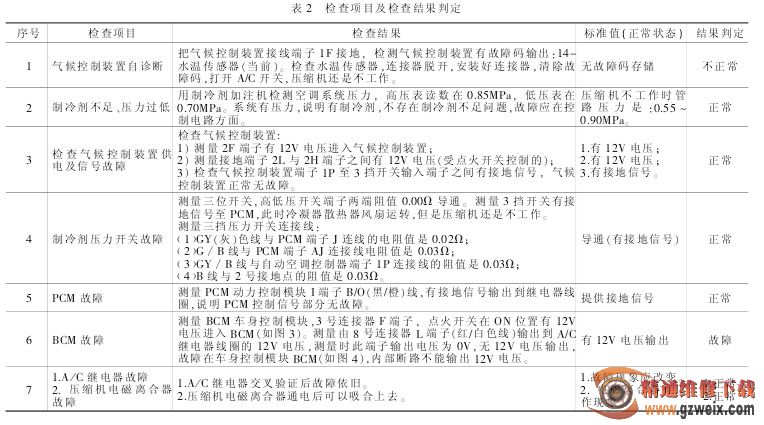

4.检查项目及检查结果判定见表 2。

该车经检查确认压缩机不工作，用制冷剂压力表检查有正常压力，说明不是系统泄漏引起的空调不工作。用空调自诊断检测，有故障码 14-水温传感器，排除水温传感器故障后，打开空调开关，压缩机还是不工作。

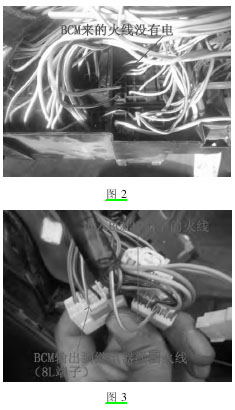

检查时，控制面板 A/C 工作指示灯指示正常，当测量压缩机电磁离合器连接器处，没有 12V 供电电压。按照电路图检查线路，电磁离合器继电器线圈少了一个 BCM 控制的 12V电源，该继电器由 PCM 控制接地，由BCM 控制电源，该继电器由 PCM 动力控制模块和 BCM 车身控制模块共同控制才能正常工作。BCM 内部断路使 8L 端子无电压输出，导致 A/C继电器无供电，压缩机不能工作（如图 4 所示）。

故障排除：

更换新 BCM 车身控制单元（配件编码 GV2S67560B）后，测量 8L 端子红/白色线有 12V 电压输出。起动发动机，打开空调 A/C 开关，冷凝器散热风扇运转，压缩机电磁离合器立即吸合，空调系统出风口有冷气吹出，制冷效果良好，故障排除。
