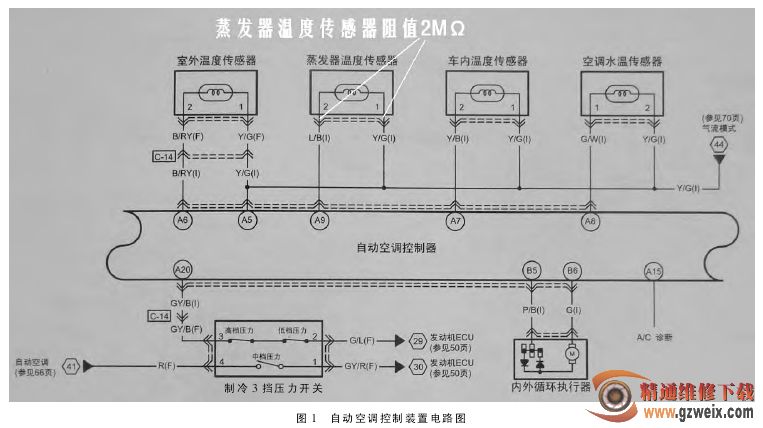

4)蒸发器温度传感器阻值的检查,按空调控制装置电路(如图1),用万用表欧姆挡测量传感器阻值为2MΩ, 测 量 新 备 品 的 电 阻 值 为1.75kΩ,检测结果蒸发器温度传感器阻值过大,气候控制装置接收到的信号异常,将传感器中的温度信号值固定在 0℃,以免异常的 A/C 控制,保护空调系统不致过载,使空调开关 A/C 绿灯闪烁、不制冷现象发生,需要更换一个蒸发器温度传感器。
故障排除

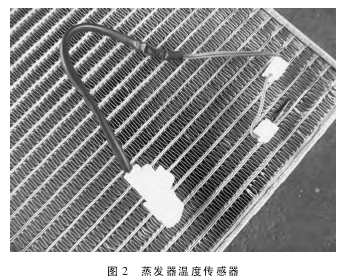

拆下仪表台,拆解蒸发器总成,分解蒸发器壳体取出蒸发器,更换 1 个蒸发器温度传感器(配件编号C23061J22,见图 2),装复后,打压、抽真空、加制冷剂,试车,打开空调A/C 开关的绿色指示灯不再自己闪烁了,能够人为开、关控制了。更换气候控制装置、蒸发器温度传感器,奔腾B50空调开关A/C绿灯闪烁,不制冷故障彻底排除。
故障总结
根据车载诊断系统检测到的故障码,10———蒸发器温度传感器电路开路/短路,及蒸发器温度传感器阻值测量的结果,更换蒸发器温度传感器,故障排除。因为检查更换蒸发器温度传感器,需要搭下仪表台、拆下、分解蒸发器总成才能更换该传感器,工作量很大,所以在全面检查无误后再进行更换作业。在检查过程中因气候控制装置存储故障码的同时,启用了传感器故障保护功能,气候控制装置从传感器接收到信号异常时,气候控制装置将其视为故障,并且将蒸发器温度传感器的温度信号值固定在0℃,以免异常的 A/C 控制,保护空调系统不致过载,所以在检修时把蒸发器温度传感器拔下来,空调还能工作,误以为气候控制装置损坏,刚换上气候控制装置,故障现象消失,控制正常,运行一段时间,重新存储故障码,执行故障保护功能,使空调压缩机彻底停机,望同行朋友门在修理自动空调时注意此故障现象,少走弯路。
