吉利熊猫发动机在怠速和低速时温度偏高
来源:本站收集  作者:佚名  2013-01-28 11:06:58

    一辆行驶里程约3.7万km的2009年吉利熊猫HQ7131轿车。车主反映:该车在怠速和低速状态下发动机温度偏高。

    分析导致该车发动机温度过高的原因,有:冷却液短缺;冷却液循环不足或系统堵塞;散热风扇故障。

    检查冷却液液面,处于中线位置,正常;检查散热器上、下冷却液管,温度没有明显温差,说明节温器能正常开启,散热器没有堵塞和散热不良的现象;起动发动机,并断开冷却液温度传感器导线侧连接器,散热风扇开始运转,可以排除散热风扇损坏导致故障的可能;让发动机继续工作,其温度持续升高,当冷却液温度表指示接近至顶格时,风扇才高速运转,此时用故障检测仪读取冷却液温度,为99 ℃(图1)。正常情况下,该车风扇正常开始低速运转的温度应该是94℃。



    用故障检测仪执行动作测试功能,来驱动散热风扇低速运转,但散热风扇不工作,测量发动机ECU连接器端子67的信号电压,散热风扇低速控制线有信号输出,根据检查结果判断,该故障应是散热风扇没有低速运转导致的。

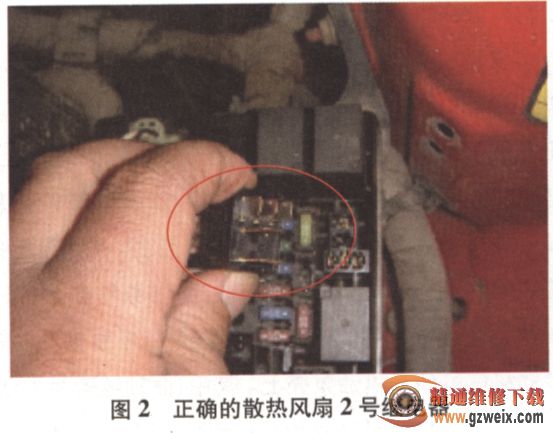

    根据电路图检查,散热风扇低速运转是通过发动机ECU连接器端子67输出信号,控制散热风扇1号继电器吸合,向散热风扇1号风扇提供电源,经过散热风扇2号继电器常闭触点,和散热风扇2号风扇串联后搭铁形成回路来实现的。根据以上分析,检查散热风扇继电器,发现散热风扇2号继电器由5端子继电器改为4端子继电器(图2),从而造成冷却液温度达到94℃时,两个风扇无法正常形成回路进行低速运转。



更换散热风扇2号继电器,故障排除。
