昌河德尔福一代发动机控制单元故障
来源:本站整理  作者:佚名  2013-04-28 08:31:18

    一辆装配德尔福一代发动机电喷系统,发动机465Q的昌河汽车。该车发动机控制单元型号为16269170 09393079,DELPHI。

   故障现象:因为蓄电池极性装反,
   故障诊断:根据以往的经验,分析认为可能是有电路板烧断,或者是二极管损坏,将发动机控制单元装到试验台上进行试验,发现发动机控制单元既不输出喷油信号,也不输出点火信号。
    按元件损坏规律,用万用表检查大电流二极管,没有发现短路情况,外观检查电路板,也没有烧断迹象,也闻不到焦蝴的味道,说明发动机控制单元内部没有烧坏电路板。再用万用表检测压敏电阻,电阻为0Ω,说明压敏电阻已经被击穿短路,压敏电阻在电路板上的位置如图5-1所示(图中圈内)。

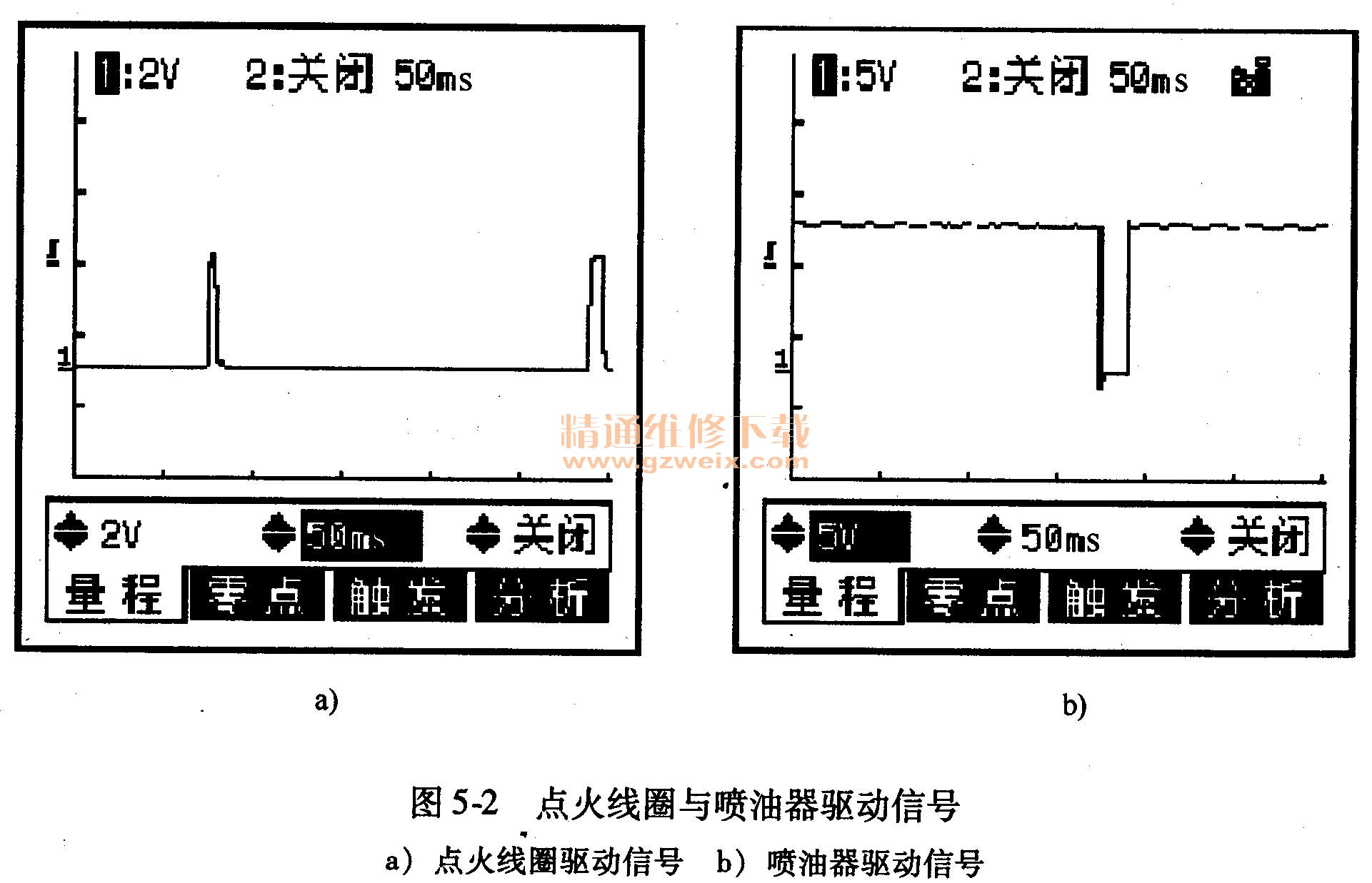

    换一个新的压敏电阻后,装到试验台上进行试验,发光二极管指示,两组点火造成发动机控制单元烧坏而无法着车。线圈驱动信号正常,两组喷油器驱动信号也正常输出,并且油泵继电器的指示也工作正常。再用示波器测量输出的波形,如图5-2所示。

    因为此车的点火线圈带有功率放大电路,所以发动机控制单元输出的点火信号为正极性信号,喷油器直接由发动机控制单元驱动,不经其他元件放大,所以是一个负极性的信号。
    将发动机外壳装复后,再装到车上进行试验,发动机顺利着车,工作一切正常,故障排除。

    总结:汽车电子控制系统的特点之一就是电源的“极性不能接反”,因为所有的电子元件如二极管、晶体管、集成电路等,对于供电电源都是有极性要求的,本次维修案例中因为蓄电池线接反,造成压敏电阻被击穿,击穿的电阻变为0Ω,间接避免了发动机控制单元内部的其他电子元件损坏,所以仅更换压敏电阻就解决了问题。

    发动机控制单元试验台不能完全模拟发动机的工况,但主要信号(喷油信号、点火信号、油泵继电器驱动信号)工作正常,就说明发动机控制单元工作基本正常,估计装到车上,着车是没有问题的,如果着车后,还有其他不正常情况,则应该进一步检测维修。
    该车的控制单元为德尔福一代的发动机控制单元,故障诊断比较简单,一般蓄电池极性接反后常见的损坏特征就是压敏电阻被击穿短路。
