一辆行驶里程仅有200km,发动机为3GB的江淮悦悦。客户反映,该车辆刚买四五天后,发现钥匙插进点火锁直接启动,发动机就可以顺利启动,但当钥匙在ON挡停留2~3s后则启动无反应。
故障诊断:分析可能原因:
(1)点火锁;(2)防盗继电器;
(3)车身控制单元(BCM);
(4)启动相关电路故障。
1.预约客户进店,首先对故障现象进行确认,把钥匙插入点火开关,在ON等待几秒后,钥匙拧到START挡,启动机没有任何响应;重新把钥匙插入开关,不在ON挡停留,直接启动,发动机可以顺利启动,客户反馈的故障现象属实。但是在车辆无法启动的情况下,每当把钥匙拧到START挡启动时,能够明显听到防盗继电器参与工作的声音。

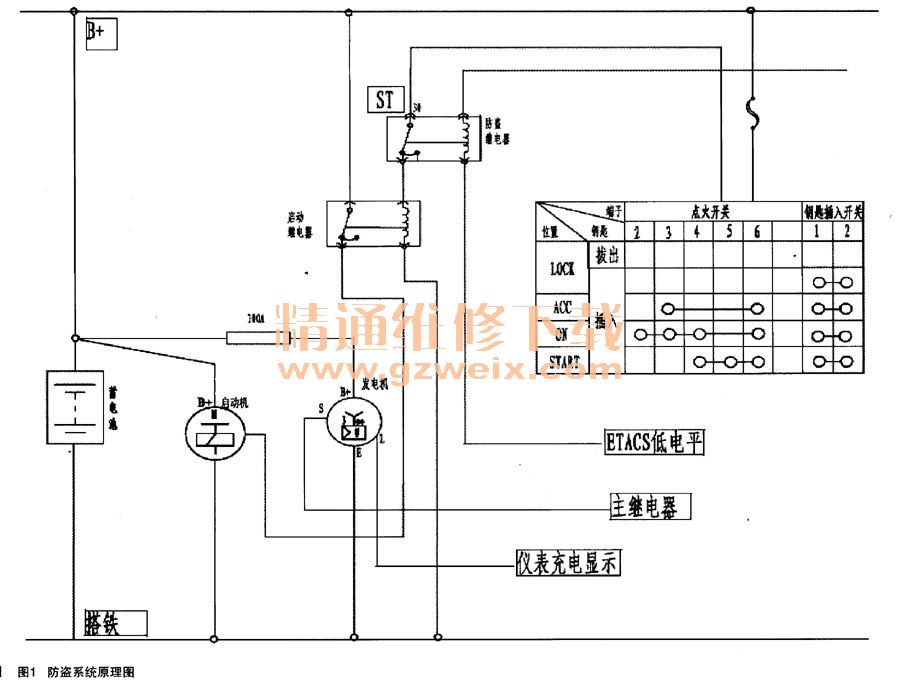

2.通过防盗继电器,初步判断为车辆进入防盗状态,从而车辆无法启动,于是对防盗系统进行重点检查。悦悦车辆的防盗系统是车身防盗系统,如图1所示。
3.首先用导线将防盗继电器短接,车辆可以顺利启动,更加确认是车辆防盗被触发了,从而在启动过程中防盗继电器参与工作,导致车辆无法启动。
4.对能够触发防盗的部件逐一排查:首先用遥控解锁,发现车辆可以正常解锁,且灯光闪烁正常,再用遥控闭锁,车辆可以正常闭锁,且灯光闪烁正常(开闭锁动作,说明闭锁器工作正常;灯光闪烁正常,说明门触开关工作正常;且灯光动作,说明BCM工作也正常)。至此,我们可以判断BCM应该是收到了正常的解锁信号,车辆应该不可能进入防盗状态。初步怀疑是点火锁存在问题,对点火锁进行了更换,问题依旧。
5.所有部件工作都正常,但是车辆还是在ON挡停留后,无法启动。最后我们还是决定对能够影响防盗的部件进行逐一对调新车实验,闭锁器、门触开关、BCM都更换了,但是问题依旧。至此,维修陷入迷茫。
6.重新整理思路,故障现象是在ON挡停留几秒后,车辆无法启动(防盗继电器工作),但是直接启动可以顺利启动,如果真的是进入了防盗,车辆直接启动也应该是无法启动的。我们在车辆闭锁的情况下,直接启动发动机,发动机是无法启动的。我们判断这个在ON挡停留几秒无法启动,虽然是防盗继电器工作,结合以上排查,但仍然可以排除车辆防盗出了问题。
7.如今有两个疑问:①钥匙停留在ON挡时,BCM控制防盗继电器工作,车辆无法启动,BCM是收到除了防盗信号外的其他信号,是什么信号呢?②为什么直接启动就可以启动呢?
8.咨询厂家技术人员得知,防盗继电器参与工作,有两种情况:①车辆进入防盗状态启动发动机;② BCM增加了启动机保护策略,即发动机在运行的过程中,你启动发动机,防盗继电器参与工作,从而启动机不工作。
9.本案例中的故障现象是,钥匙停留在ON挡后,车辆无法启动,直接启动可以启动,已经排除了防盗问题,剩下的即是启动机保护了,至此真正的故障原因比较明朗了。BCM误认为发动机启动了,从而保护启动机,让防盗继电器参与工作,车辆无法启动。
10.BCM是收到什么信号,监控发动机工作状态呢?有基本电器常识的人都了解,是发电机的L端子。在发动机没有一启动的情况下,L端子给BCM一个低电位,发动机启动后L端子给BCM一个高电位。
11.在这里还需要了解发电机L端子的工作过程。大体是:点火开关接通后,通过充电指示灯到发动机L端子,经过发电机E端子搭铁,从而充电指示灯点亮,同时电流流入励磁线圈,励磁线圈被初始激励,当发动机启动后,发电机开始发电,从L端子两端没有电压降,充电指示灯灭。BCM监控发电机L端子的电压,来监控发动机的工作状态。
12.到这里,思路非常清晰了,最后故障原因为发电机L端子针脚退针导致(如图2所示)。

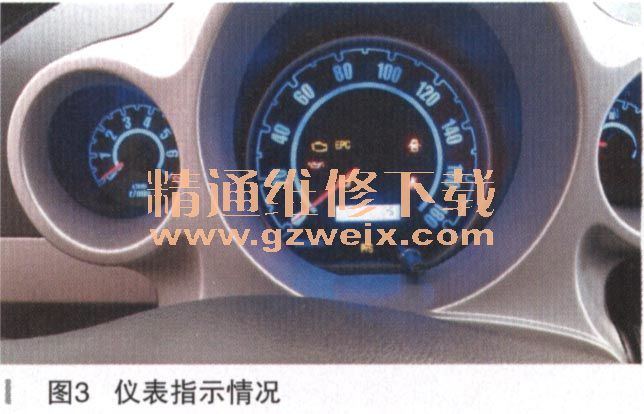

13.了解故障原理后,钥匙打到ON挡,发现充电指示灯也是不亮的,如图3所示(针脚退针,电路无回路),为何直接启动机可以启动呢?这个与BCM的控制逻辑有关系:启动启动机保护,L端子高电位有一个时间门槛值,只有L端子高电位达到时间门槛值,BCM才会启用启动机保护策略。
故障总结:在BCM中增加启动机保护控制策略成本是非常低的(发电机L端子监控发动机工作状态,是后除霜工作的先决条件)。其实在维修过程中,我们细心观察充电指示灯情况,就少走了很多弯路。
