一辆行驶里程约13.5万km，发动机型号：HFC4GA3-1 C型的2010年江淮和畅2.0L商务车。客户反映：该车因车辆经常出现发动机故障灯点亮现象，在1家修理厂检查，维修人员说查到1个故障码P0300----检测到气缸失火。于是维修人员更换了4个火花塞、2个点火线圈和高压线，清除了故障码，试车，发动机运转正常，加速良好。但没到2天发动机故障灯又亮了，再次检查还是有P0300故障码。更换了火花塞、点火线圈及高压线，没有彻底解决问题，在修理厂多次清除故障码和检修，发动机故障灯还会点亮并且报P0300故障码。
    故障诊断：
    1．故障现象确认
    车辆入厂维修技师看到发动机故障灯点亮，发动机怠速运转不平稳。用道通708汽车诊断分析仪检查发动机系统，读取的故障码为P0300----任意缸／多缸检测到失火（如图1所示）。清除故障码后，发动机故障灯熄灭，发动机运转平稳，经过长时间试车，发动机故障灯又点亮了，“P0300----任意缸／多缸检测到失火”故障码再次出现，行驶中加速，发动机有时有轻微抖动现象。

      2．分析P0300故障码生成机理
      发动机控制模块通过曲轴位置传感器（CKP ），可以测量到曲轴的每min转速，同时还可以测量到每个气缸在工作时（做功行程）对曲轴产生推动的加速度。这个加速度也可以理解为曲轴转过做功行程的角度所需要的时间。在四冲程汽油发动机的循环工作过程中，1个气缸点火做功成功，曲轴就会产生1个瞬间的加速度，但是如果这个气缸点火失败，就不会产生这个应有的加速度，曲轴转过这个做功行程角度的时间就会延长，发动机控制模块以此确认发动机失火的情况。
    发动机控制模块主要是通过曲轴位置传感器（CKP）和凸轮轴位置传感器（CMP ）的相互配合，来判断具体是哪个缸失火。OBD- II所允许的失火率为2%，在这个百分比以下是不会生成故障码的。当系统确定某个缸存在持续失火的情况时，为保护三元催化器，发动机控制模块就会停止该缸喷油器的工作，来防止三元催化器过热损坏。OBD II系统根据发动机的点火顺序，连续不间断的对每个气缸点火做功时的曲轴加速度和各缸的平均加速度进行比较，当某个气缸没有产生这个期望的加速度时，发动机控制系统就会认为该缸可能发生失火。OBD II系统能够监测确定失火的类型，是特定某缸的失火还是多缸的不规则失火，将特定某缸的失火记录为故障码P030X，而将多缸的不规则失火记录为故障码P0300。诊断的转速范围为从怠速到发动机最高转速。
    3．分析发动机失火的可能原因
    （1）进气系统：真空软管脱落或损坏，进气道和进气歧管泄漏，空气不经过空气流量传感器，使混合气过稀导致发动机失火。
    （2）点火系统：点火线圈电阻过大、连接器接触不良，点火线圈损坏；高压线护套漏电，火花塞间隙过小、过大、电极间有积碳或烧蚀等都会导致发动机失火。
（3）发动机机械部分：配气相位、气门间隙不正常，进气歧·管和燃烧室的积碳过多，气缸压缩压力不平衡等都能导致发动机失火。
    （4）燃油系统：
    1）燃油泵有故障、燃油滤清器堵塞或燃油压力调节器有故障，造成燃油压力不当，使混合气过稀导致发动机失火。
    2）燃油品质不良、燃油中有杂质或燃油内含水，导致发动机失火。
    3）喷油器O形密封圈损坏，喷油器控制线路接触不良或损坏，喷油器卡滞或堵塞使喷油量减少或燃油雾化不良导致发动机失火。
    4．根据发动机失火可能的故障原因分析，进行以下检查
    （1）检查进气系统故障
    检查进气连接管和真空软管无脱落或损坏，向进气道和进气歧管连接处喷节气门清洗剂，发动机转速没有变化，说明没有漏气的地方。检查曲轴箱通风阀安装正确，能够单向导通、没有损坏。
    （2）检查点火系统故障
    检查点火系统无异常现象，装复客户以前更换下来的火花塞、点火线圈和高压线，逐缸试点火线圈及高压火，都有蓝白色火花。再检查火花塞，将火花塞安装到高压线上试火，高压线护套无漏电现象，火花塞电极处有蓝白色火花，说明点火系统工作正常，没有问题。
    （3）检查发动机机械故障
    1）检查发动机配气正时，正时点都正确无误。
    2）检查发动机进气道积碳很多，用进气道清洗剂清洗进气道和进气歧管，并且用氢能源除碳机清除燃烧室积碳。
    3）检查气缸压缩压力。用气缸压力表测量气缸压力，1缸压力为980kPa，2缸压力为970kPa，3缸压力为980kPa，4缸压力为970kPa，检查结果气缸压力基本一致，都在正常范围内，发动机机械部分没有问题。
    （4）检查燃油系统故障

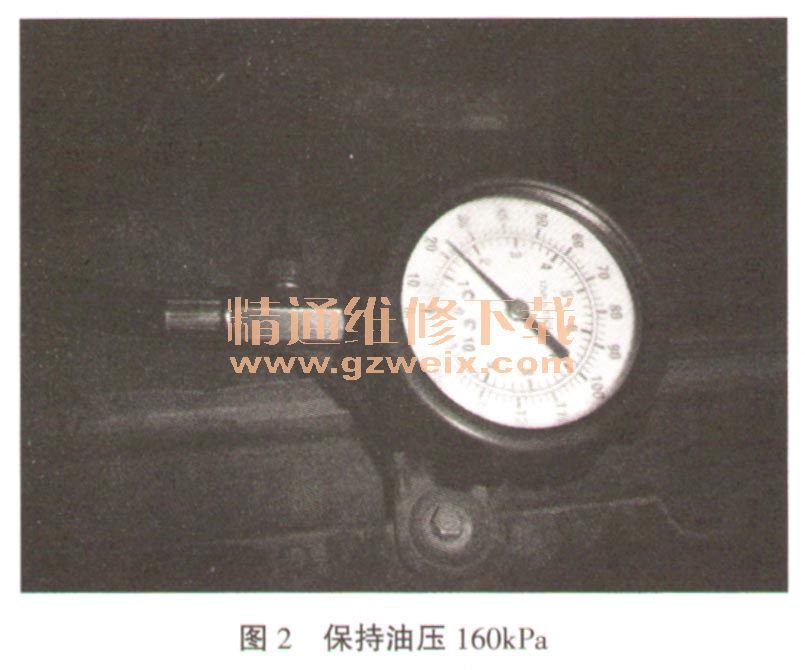

    1）检查燃油系统压力。连接燃油压力表，打开点火开关，燃油压力表显示300kPa，起动发动机，燃油压力表显示250kPa，关闭点火开关15min后，保持油压显示160kPa（如图2所示），各种状态下的燃油压力都在正常范围内。

    2）检查燃油滤清器及燃油箱。拆下滤清器时发现滤芯内有水珠，分析燃油箱内肯定也会有水。拆下燃油箱，取出燃油泵，发现燃油泵上有很多锈（如图3所示），应该是燃油箱里长时间有水腐蚀产生的，倒出燃油箱里的燃油，燃油箱底部有2～3L的水。
