一辆行驶里程约13.5万km人陆风X5。客户反馈：该车天窗在雨天时存在漏水现象。
    故障诊断与处理方法：针对该故障现象，请按下面的流程进行处理。
    1．外观状况检查（如图1所示）

    ①天窗关闭状态下，天窗胶条全周与车体钣金是否有挤压脱出现象。如有重新装配天窗胶条。
    ②天窗胶条全周与车体板金全周是否存在间隙（天窗关闭状态下，天窗胶条全周与车体板金干涉量）。
    ③天窗胶条表面是否有破损、挤压老化（无弹性）现象。
    2．密封性能检查（如图2所示）

    ①确认天窗关闭状态下（天窗胶条与车体板金前后左右方向0.5～1.0mm，上下方向0.5～1.0mm）用洗车确认方法确认，不可有窗帘状的漏水现象（连续漏水）。
    ②确认雨水不可向排水管路线以外飞散。
    3．排水性能检查（如图3所示）

    确认排水管内侧及排水口处是否有堵塞，开裂，排水是否顺畅等。

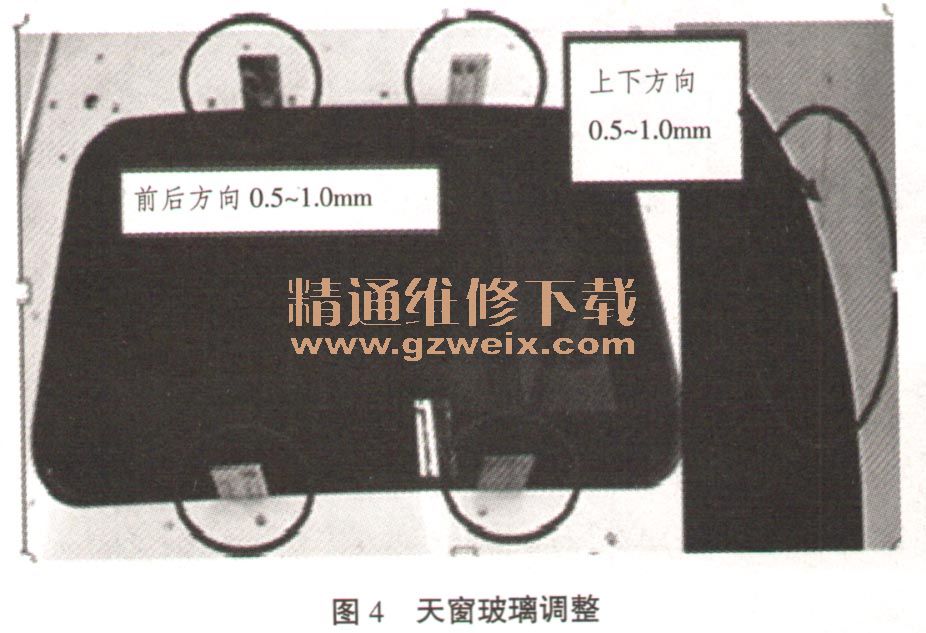

    4．天窗玻璃调整（如图4所示）

    ①问题点：当天窗胶条全周与车体钣金存在间隙。
    ②处理措施：对玻璃螺丝松开，重新对天窗玻璃进行调整后，将玻璃螺丝紧固。
    ③技术要求：调整天窗胶条与车体钣金时，前后方向0.5～1.0mm，上下高度0.5～1.0mm。 （1张身份证厚度卡片调整玻璃）。
    5．玻璃胶条更换（如图5所示）

    ①问题点：天窗关闭状态下，天窗胶条全周与车体钣金有挤压脱出、胶条老化、破损。
    ②处理措施：
    A．对玻璃胶条进行拆解后重新更换玻璃胶条处理，胶条装配时需依胶条的结合处与中心线为原点扣入后，再在胶条上4点处扣入玻璃R角。
    B．更换天窗玻璃组合处理。（玻璃调整依步骤4）
