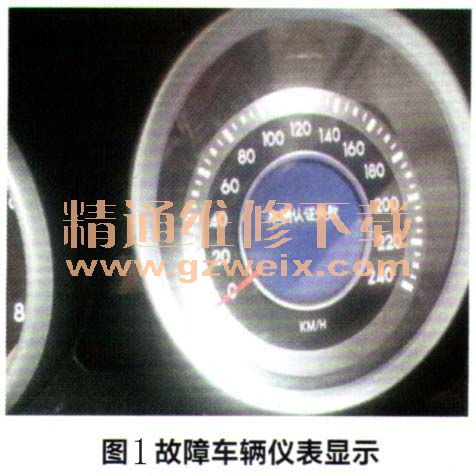

一辆行驶里程约4800km，搭载1.8T发动机，爱信6速手自一体变速器的2014款奔腾B90轿车。该车打开点火开关，仪表显示车辆认证失败，仪表上所有指示灯均不亮（图1）。

    故障诊断：使用FADS诊断仪进行DTC扫描，储存有“U113095-VIN码验证失败”的故障码。
    由于组合仪表是通过CAN线与网关进行认证的，分析可能的故障原因有：组合仪表、网关、CAN网络、信号干扰等。仪表CAN网络的两个终端电阻分别位于仪表和网关内，与正常车辆调换网关、组合仪表，故障依旧，证明该故障与终端电阻无关。检查CAN高和CAN低两线没有断路或相互短路现象，两线对电源和搭铁也不存在短路现象。测量发电机L端子与接地之间电阻为0.79kΩ、无信号干扰。
    再次检查车辆发现关闭点火开关后，仪表还能检测到“车辆认证失败”，判断可能是点火开关关闭后，还有其他的电源给仪表供电。检查仪表电源线路，发现拔掉仪表熔丝（5A）后，故障消失。关闭点火开关后测量仪表熔丝电压为7.5V，正常应为0，认定此条线路存在与电源短路的现象。根据电路图逐个断开5A熔丝所控制的用电设备，当拔掉丁PMS控制单元插头时，7.5V电压消失，同时发现“仪表认证失败”的提示消失，判断为TPMS胎压监测模块因内部短路所造成的故障，更换TPMS胎压监测模块，故障排除。
    维修小结：在处理电器故障时，要考虑相关线路的共性，尤其是多个系统共用一个熔丝时，不要单凭借经验或感觉盲目地换件。
