红旗CA7180AE轿车前照灯既无远光也无近光
来源:本站整理  作者:佚名  2017-12-11 10:38:06

    一辆行驶里程超20.3万km的红旗CA7180AE型轿车。该车在一次夜间行车时突然出现无论怎样拨动灯光开关,既无远光也无近光的故障现象。
    故障诊断:经检查故障,进行了如下维修,更换了中央继电器盒(更换原因是原中央继电器盒进水、5号位X触点卸荷继电器烧蚀、无法正常插接继电器);更换变光开关(车灯开关),没有清除故障码;更换灯光线束或检修线束(原因有卸荷电使前照灯无法工作,但灯泡是完好的)。
    红旗CA7180AE型轿车前照灯使用的为X(卸荷电)线,而在变光时,远光使用的则是30号电源,因此该车无远光、近光的原因就可能有:点火开关处无卸荷电输出;车灯开关内部接触不良;电气线路和灯泡有故障。

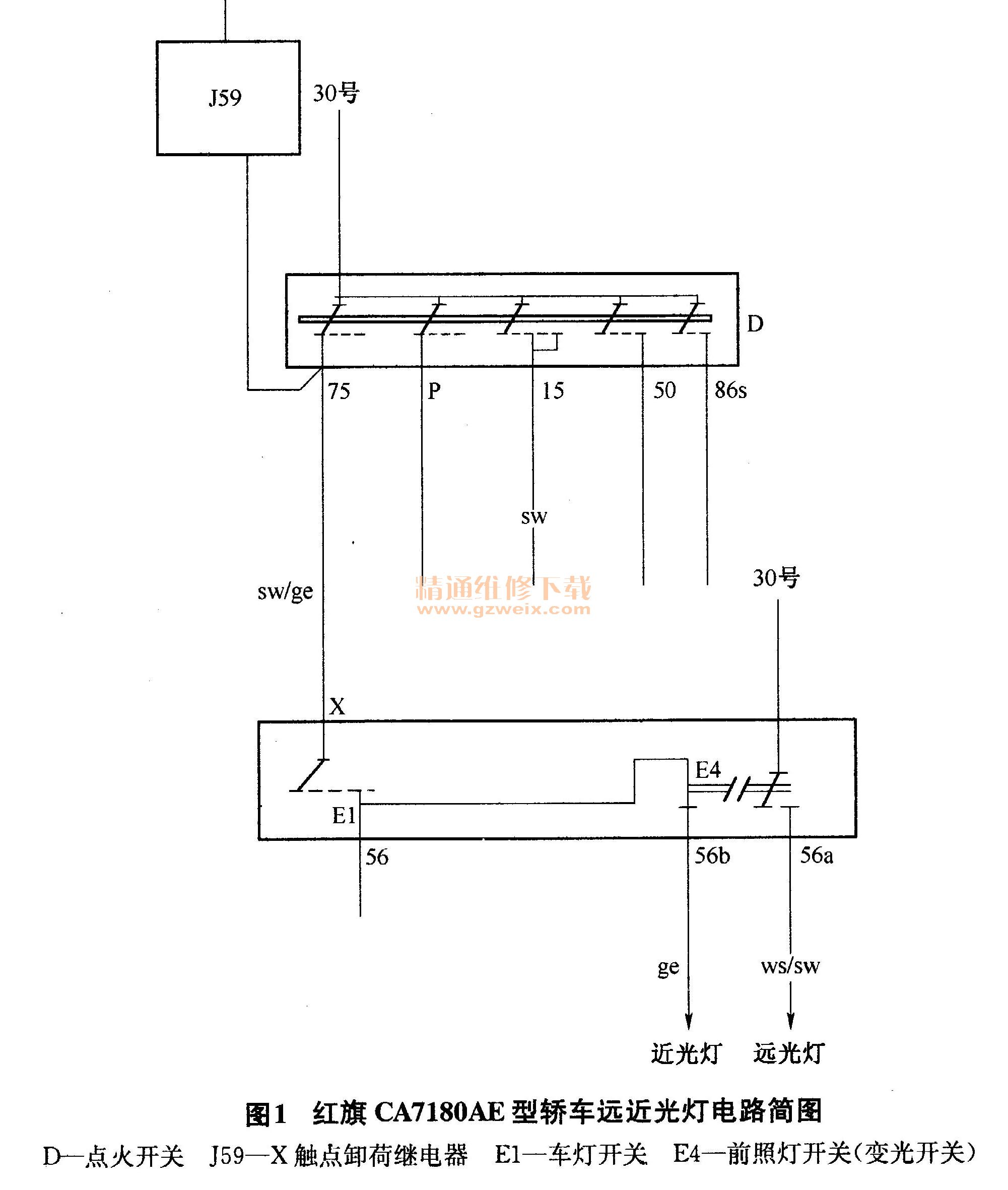

    为了确定故障原因,又进行了一次检查,结果发现一个新的故障现象。拆下车灯开关插头,测量灯与开关间线路,结果导通且内部不搭铁。如图1所示,检测点火开关与车灯开关间sw/ge线(X线)时,试灯点亮,表明确实有卸荷电存在。但用短线接法将此线与近光灯线(ge)相连时,空调开关、门窗升降器开关等指示灯熄灭,可近光灯却不亮,相反,直接供30号电给近光灯线则近光灯亮,此现象表明X线有虚接情况,使用近光灯时电流不足。因此将点火开关拆下,将30号电直接供给x线(不通过点火开关),再打开近光灯开关则近光灯亮,于是判断点火开关内部出现故障。

    更换一个新的点火开关,连接好所拆各导线后试验,远近灯光恢复正常,至此故障排除。
