一辆配置EW10发动机及自动变速器的东风风神AX7。车主反映：该车插入钥匙打开点火开关，组合仪表上的防盗指示灯亮起（如图1所示），车辆无法启动。

    故障诊断：可能的故障原因：（1）钥匙内部放启动芯片失效；;（2）密码防启动天线故障;（3）车辆防盗系统线路故障；（4）其他防盗系统控制器故障。
    故障检查：
    （1）接车检查发现插入钥匙无法启动车辆，组合仪表上防盗指示灯亮起，诊断仪读取故障码：“B1E77-00无发射器或发射器无效（无子类型）。”
    （2）首先确认钥匙是否失效，用另外一把钥匙启动车辆，故障依旧，暂时先排除钥匙问题，因为不太可能两把钥匙同时失效。
    （3）根据防盗系统原理，钥匙防盗芯片经过点火开关处密码防启动天线感应验证。于是检查密码防启动天线是否故障，拆下故障车密码启动天线过程中发现，密码防启动天线位置有点偏移。

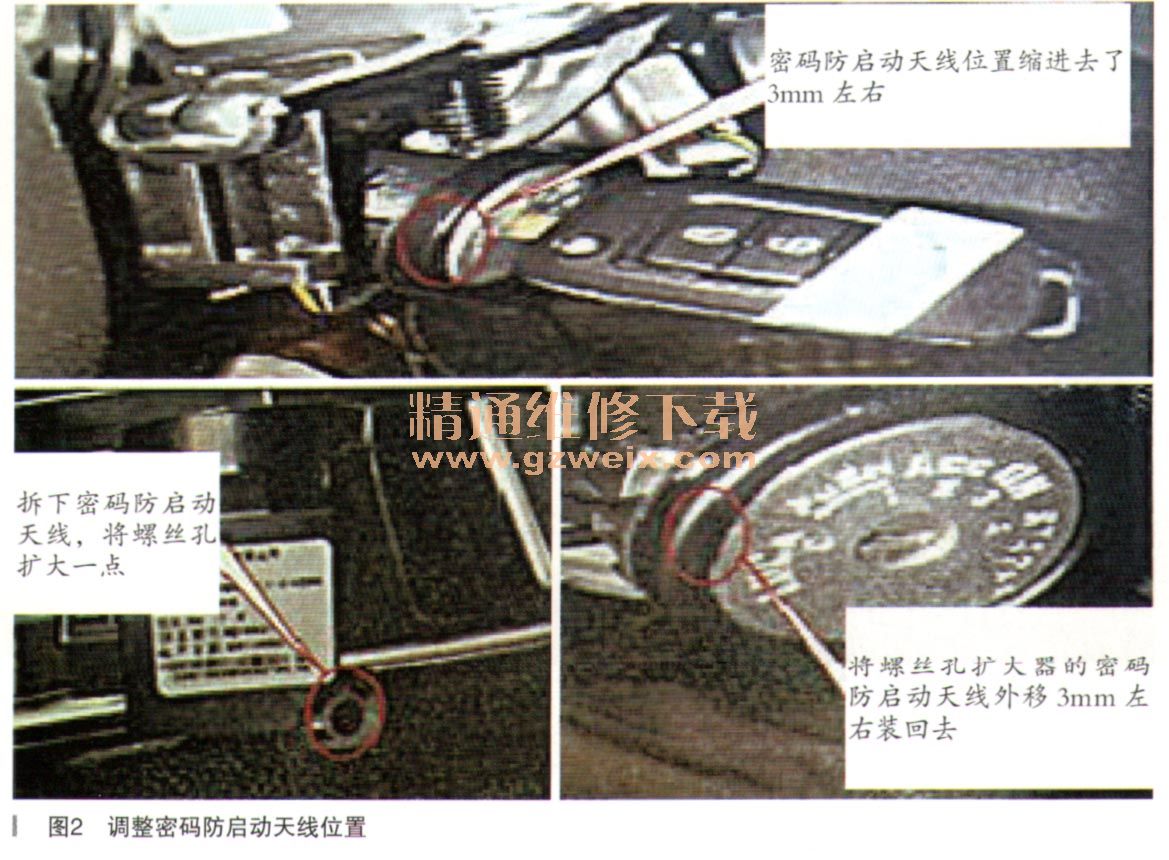

    （4）于是将密码防启动天线位置重新调整，再次插入钥匙，组合仪表上的防盗指示灯熄灭，发动机正常启动，如图2所示，由此可以完全确认是密码启动天线故障导致钥匙无法正常识别，从而不能启动车辆。

    故障排除：更换密码防启动天线，故障排除。
