三、奥迪A6发动机电控节气门系统
1.工作原理

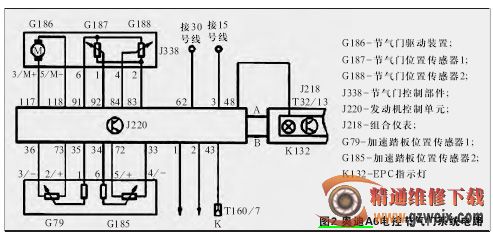

电控节气门系统主要由加速踏板、加速踏板位置传感器、发动机控制单元、数据总线、EPC指示灯和节气门控制部件(执行机构)等组成，作用是确定、调整及监控节气门位置。如图2所示为奥迪A6 APS与ATX发动机电控节气门系统的电路图。
加速踏板位置传感器由两个两个相同的线性可变电阻G79和G185组成。作用是将驾驶员意图输送给发动机控制单元。由此产生反映加速踏板下踏量和变化速率的电压信号输入ECU，反映汽车的工作状况。
节气门控制部件由节气门驱动装置G186、节气门位置传感器G187和G188。节气门驱动装置G186是一个伺服电动机，由发动机控制单元控制。G187和G188是两个线性可变电阻式节气门位置传感器，它将节气门的位置信号传送给发动机控制单元，这两个角度传感器是相互独立的。
节气门由节气门驱动装置(电动机)根据发动机控制单元的指令来控制的。当发动机不转，且点火开关打开时，发动机控制单元根据加速踏板位置传感器的信息来控制节气门控制器，也就是说，当加速踏板踏下一半时，节气门驱动装置以同样的尺度打开节气门，则节气门也打开一半。当发动机运转时(有负荷)，发动机控制单元可独立于加速踏板位置传感器来打开或关闭节气门；这样，即使加速踏板只踏下一半，但节气门可能完全打开了。其优点是避免节气门的节流损失，明显改善了有害物质的排放，降低了油耗。
组 合 仪 表 上 的 E P C 指 示 灯 ， 是Electronic Power Control的缩写，意为“电子功率控制”，也就是电控节气门系统(E-Gas)警报灯。在发动机运转时，如电控节气门系统发生故障，EPC指示灯点亮，同时发动机控制单元的故障存储器会记录该故障。
