4）测量和检查零部件的方法

通常情况下，零件的磨损是不均匀的，因此在测量时要检查零件的磨损度。磨损度可用锥度和椭圆度来表示。由于这个原因，某些零件要求在特定的测量位置进行测量。

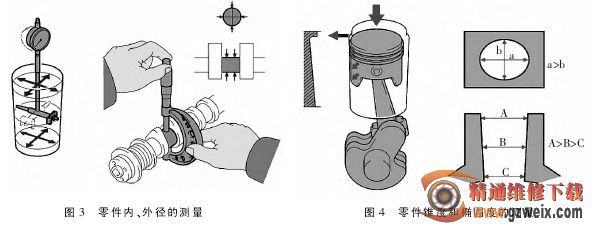

①零件内、外径的测量方法：如图 3 所示，用游标卡尺、量缸表和卡规测量零件的内径，如认为零件磨损不均匀，应分别在几个位置进行测量，并读出最大值；用游标卡尺或外径千分尺测量零件的外径，如认为零件磨损不均匀，应分别在几个位置进行测量，并读出最小值。

 ②零件锥度和椭圆度的测量方法：如图 4 所示，在零件上、下部的几个位置测量零件的内径，可以检查零件是否存在锥度磨损；在沿对角线方向的几个位置测量零件的内径，可以检查零件是否存在椭圆形磨损。
