二十二、汽车CD唱机的基本工作原理
CD唱机主要由光盘驱动系统、激光头、信号处理系统、控制系统等组成。其中激光头是CD唱机的关键部位。激光头与光盘是非接触式的,利用激光反射拾取信号,因此对光盘无磨损。

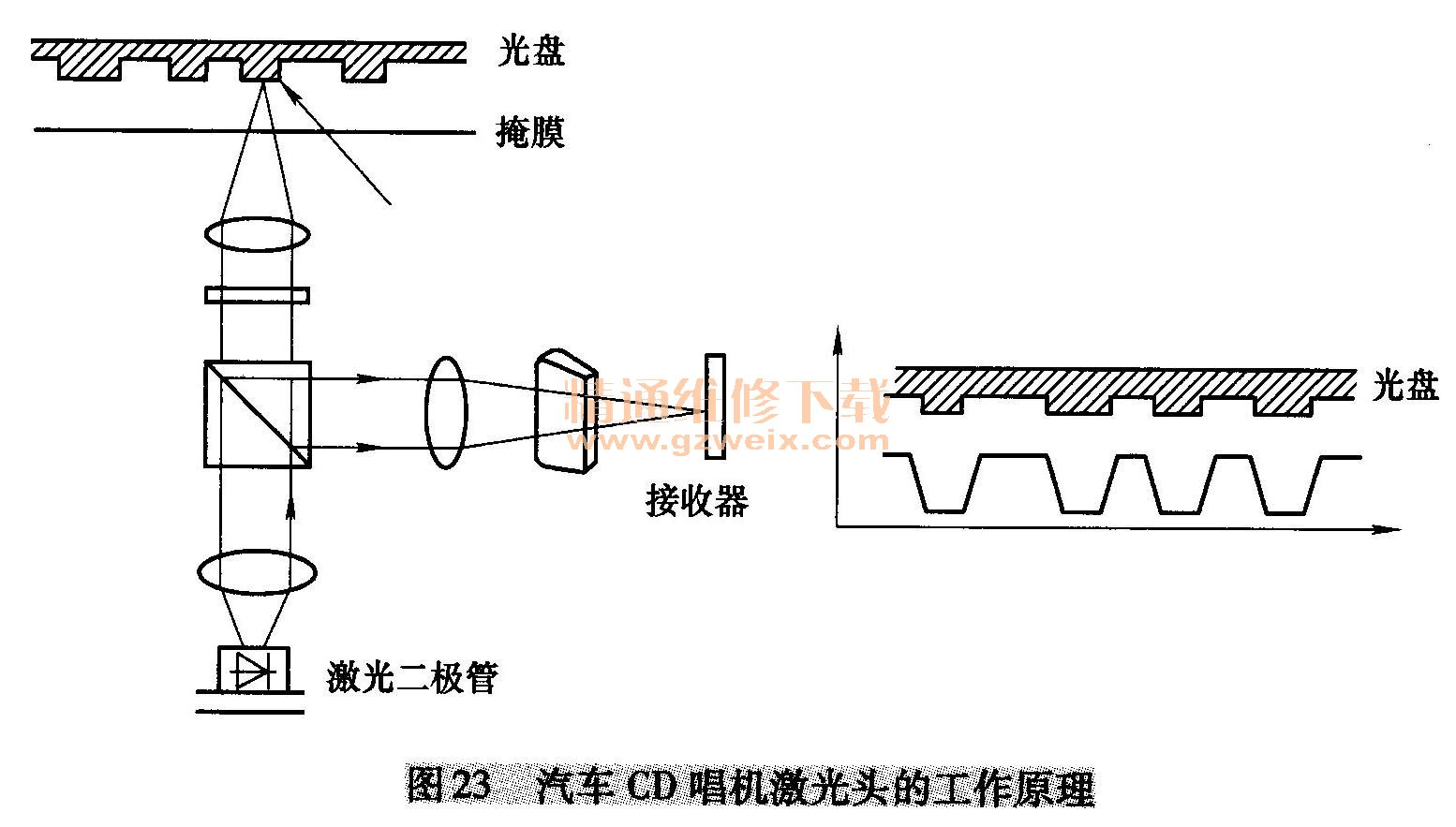

图23是激光拾音器工作原理图。激光器是一个小功率的激光二极管,发出波长约0. 78μm的红外光束,光束通过透镜系统投射到光盘铝膜上,凹凸的数字信号坑对激光束产生反射,经激光检测器输出产生相应高、低电平的脉冲信号。
记录在直径上12cm光盘上的信号坑有9种,最短的坑约0. 8μm,最长的坑约36μm,坑的深度约0. 11 μm。对应着凹坑的有无,检测器能输出对应的脉冲信号,经高频放大器处理得到一系列“1”和“0”的数字信号,经解调、纠错等处理,将数据加到数据转换器(D/A ),变成模拟的声音信号输出。

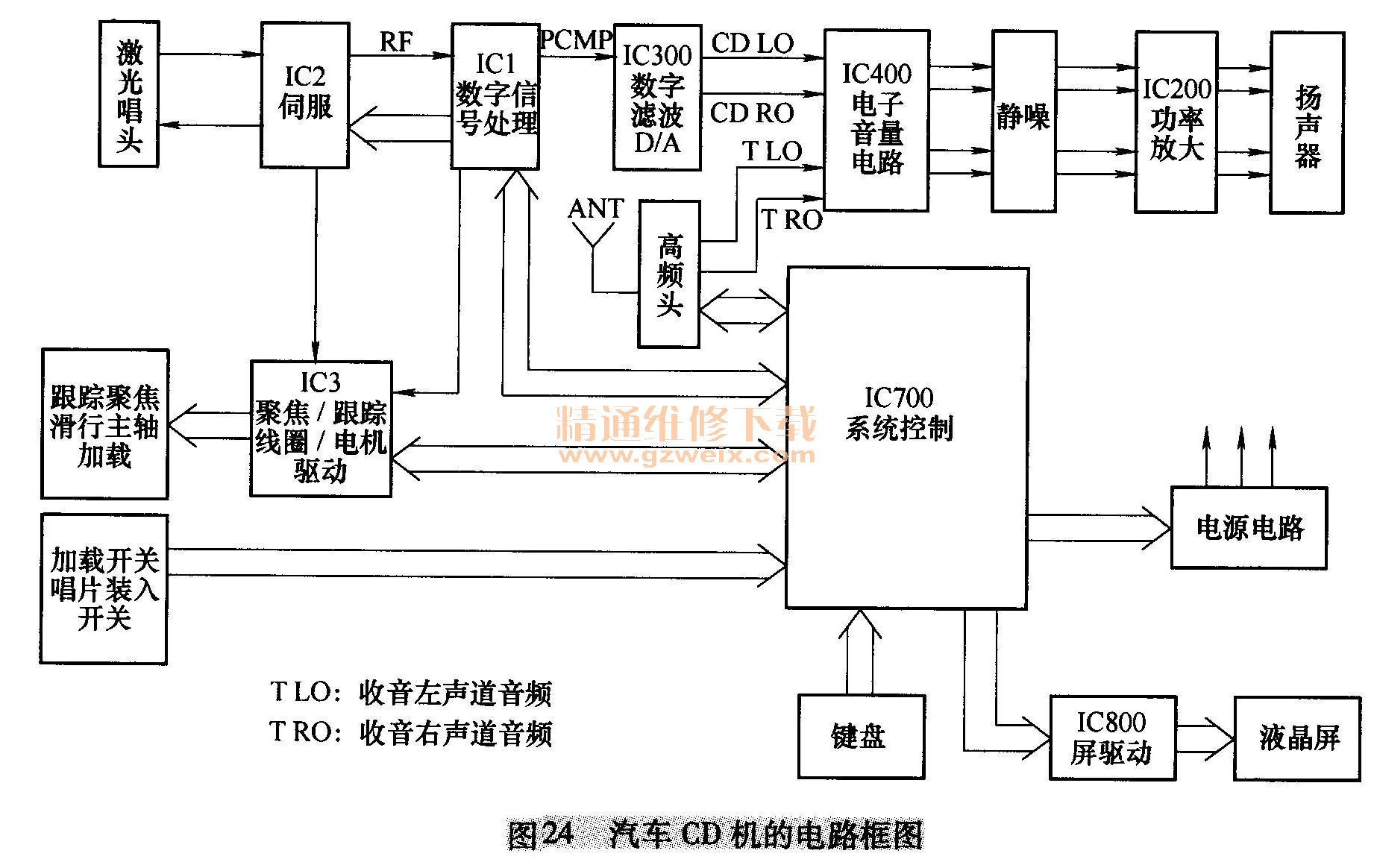

CD机的放音部分又包含光拾取电路、伺服电路、数字信号处理电路等;收、放音公共电路包含系统控制电路、电子音量控制电路、功率放大电路、液晶屏驱动电路、键盘电路及电源电路等,其电路框图如图24所示。
二十三、维修汽车激光唱机的注意事项
1.注意保护光拾取部件
由于纺织品及人体所带静电会使光拾取部件中的激光二极管遭受静电击穿,因而在维修中要按维修部件所复制材料给出的方法进行,以免发生静电击穿。由于软排线容易损坏,所以应仔细保护。应特别注意,如果控制、调节或操作程序与上述规定不一致,可能发生危险的辐射发光。
激光二极管的特性如下:材料为GaAIAs(镓铝砷);波长为780mm;发射持续时间为连续;激光输出功率小于44. 6μW。此输出值是在离开光拾取部件目镜表面200mm处测得的。
2.电路板维修时的注意事项
(1)维修中,烙铁的温度应保持在 270℃左右。
(2)烙铁在电路板同一导线上的接触不能超过3次。
(3)焊接或焊开时,不能给电路板施加过大的力。
3.更换芯片元件时的注意事项
(1)绝不要再使用已拆下的芯片元件。
(2)注意担电容的负极不要因热而损坏。
二十四、典型功放的实际应用电路

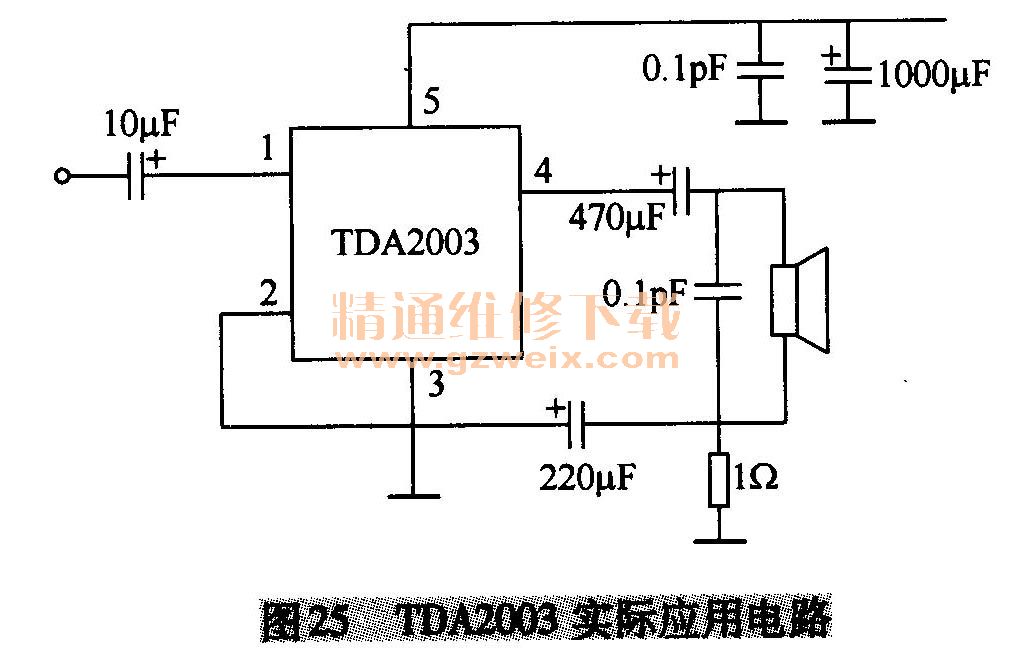

1. TDA2003实际应用电路
如图25所示,本电路输出功率为6.5W,可直接代换的集成电路型号有TDS2002、TDA2008、μPC2008。
3. TDA2004实际应用电路
如图27所示,本电路输出功率为6.5W×2,可直接代换的集成电路型号有TDA2005、TDA2009。

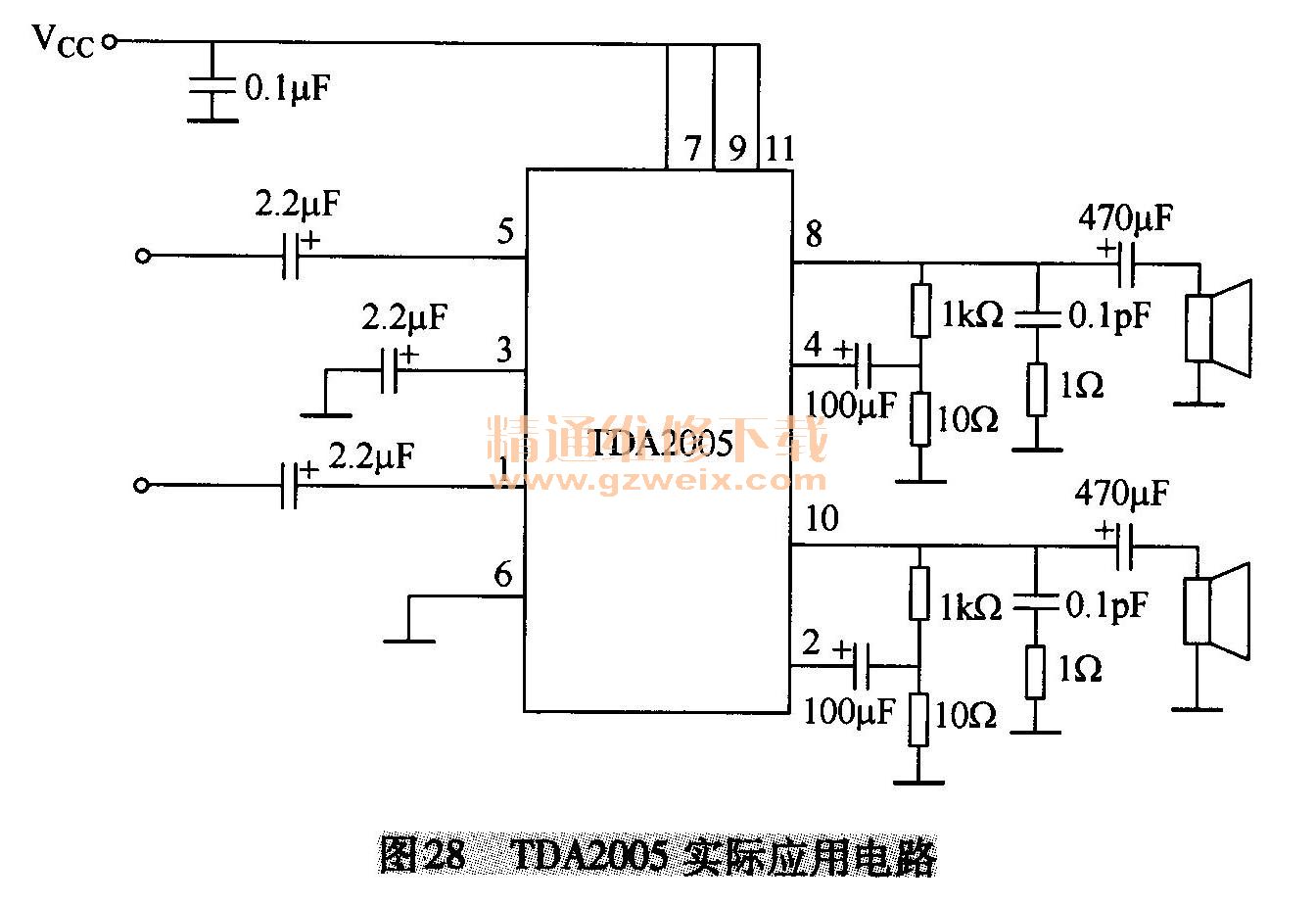

4. TDA2005实际应用电路
如图28所示,本电路输出功率为6.5W×2,可直接代换的集成电路型号有TDA2006、TDA2008、μPC 1238。

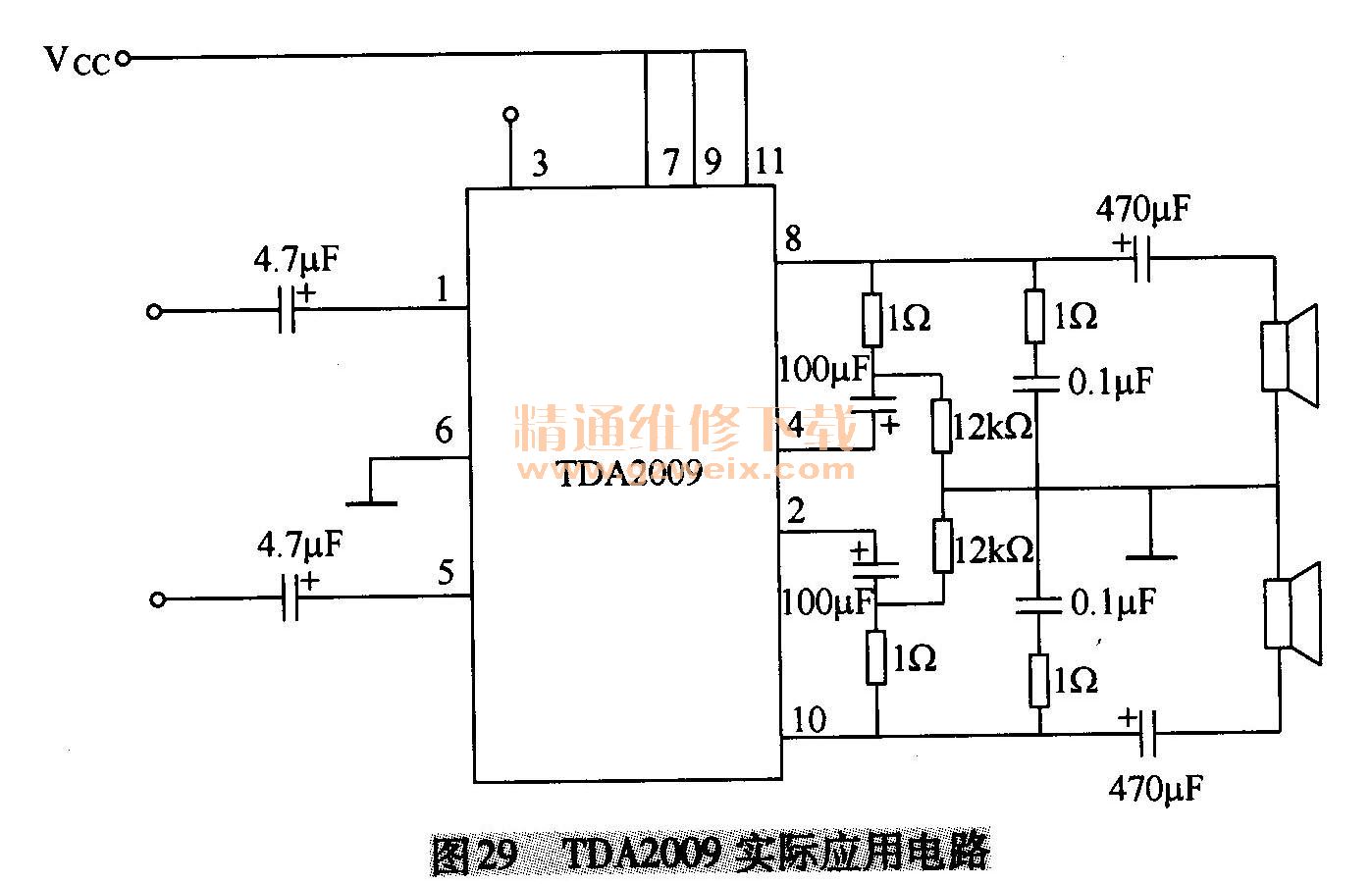

5. TDA2009实际应用电路
如图29所示,本电路输出功率为18W×2,可直接代换的集成电路型号有TDA2004、TDA2005 PB。
注意:上述两块代换TDA2009时,需把⑦、⑨引脚割断。

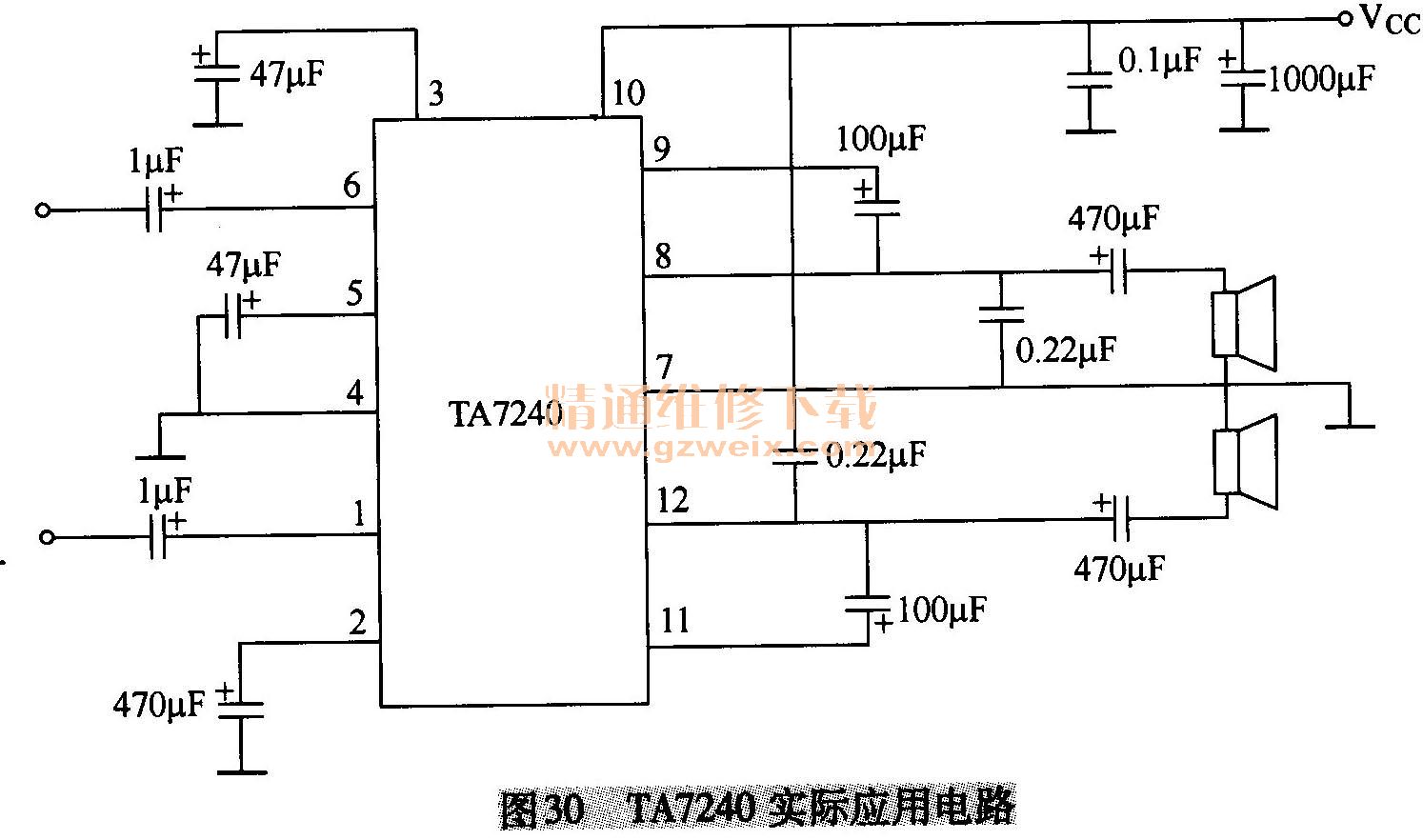

6. TA7240实际应用电路
如图30所示,本电路输出功率为15W×2,可直接代换的集成电路型号有TA7270、D7240。
7. AN7168实际应用电路
如图31所示,本电路输出功率为5.7W×2,可直接代换的集成电路型号有AN7178、HA1377。

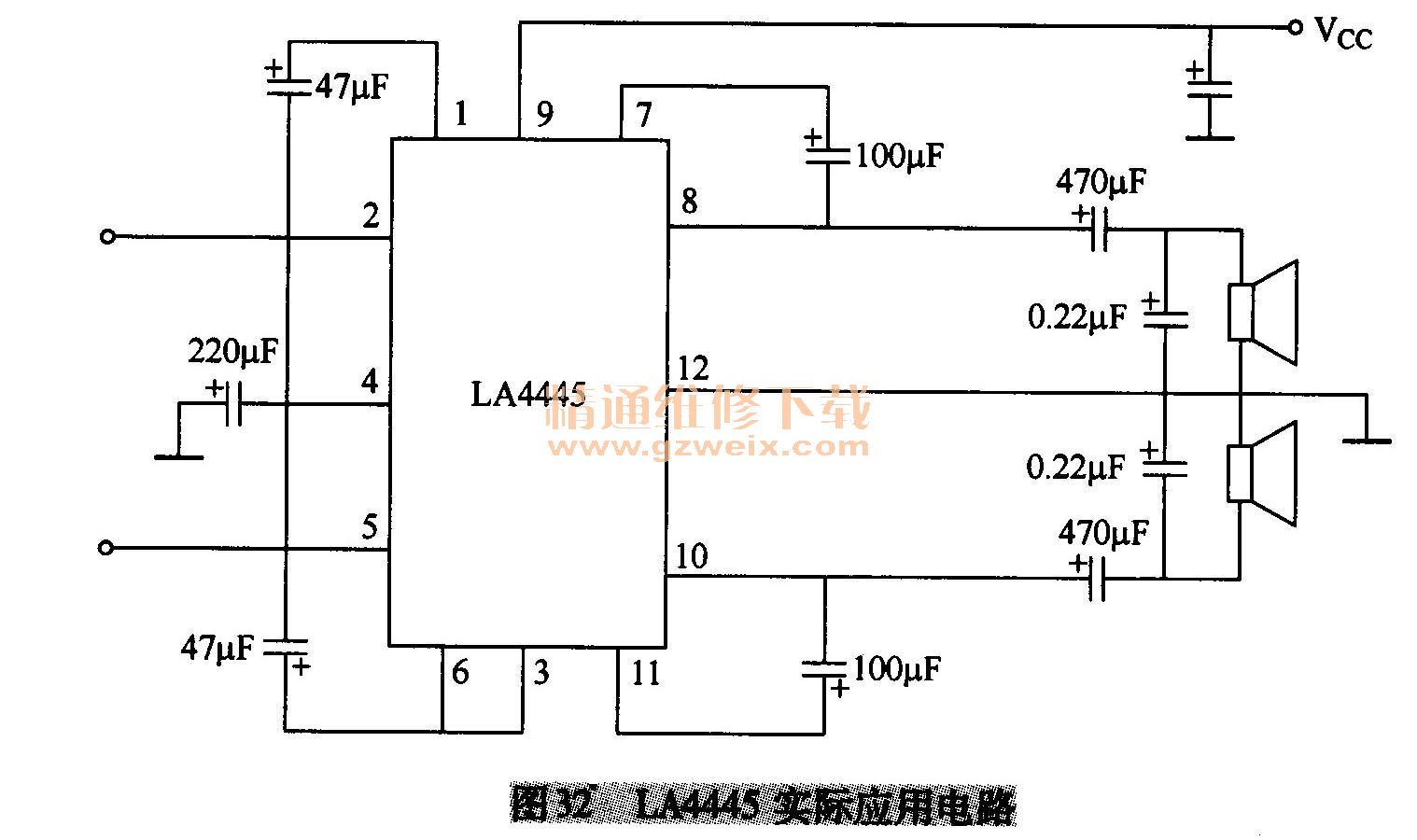

8. LA4445实际应用电路
LA4445实际应用电路如图32所示。

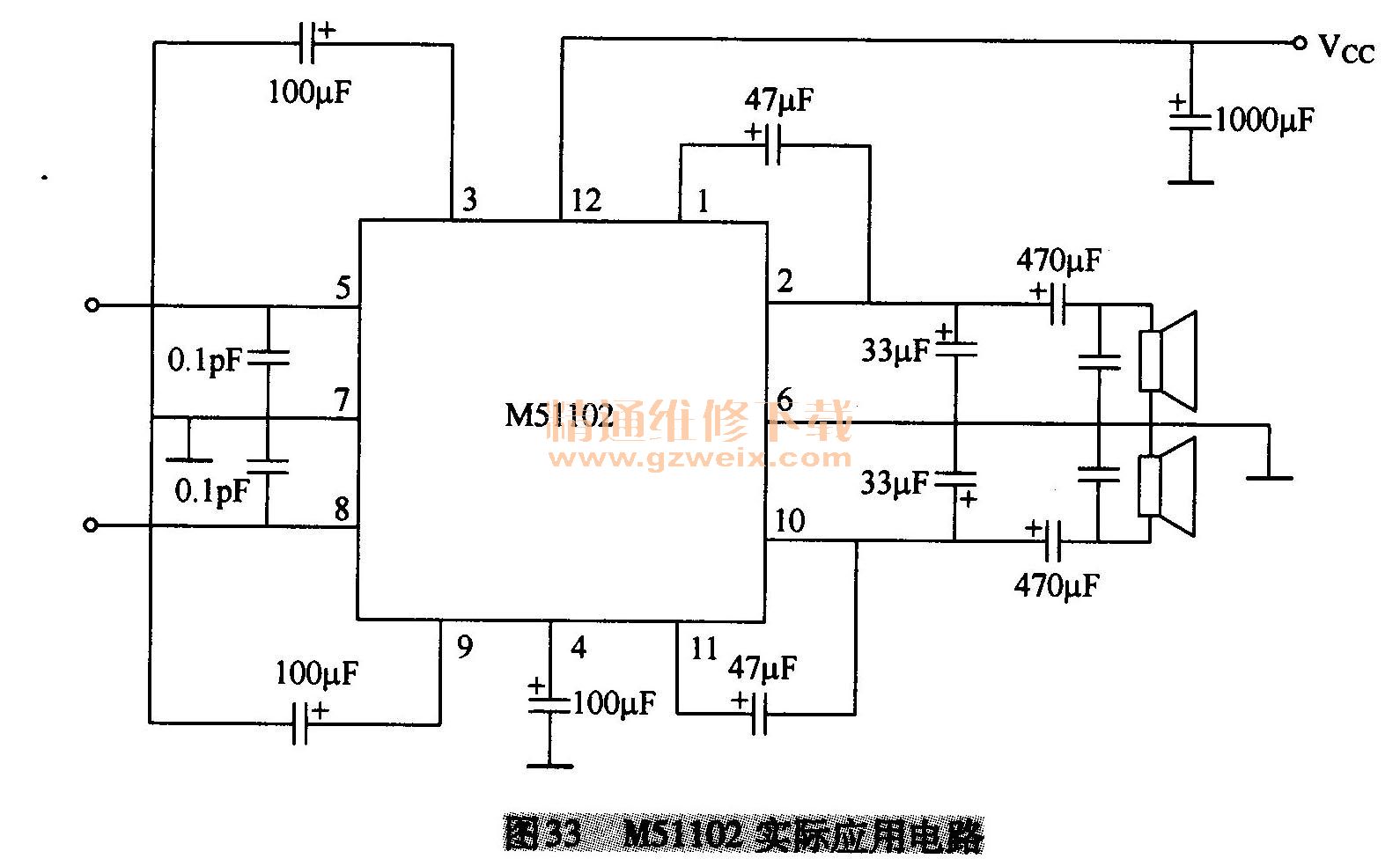

9. M51102实际应用电路
如图33所示,本电路输出功率为BTL放大17W,可直接代换的集成电路型号有TA7227P。
10.四C1185H2实际应用电路
如图34所示,本电路输出功率为BTL放大18W,可直接代换的集成电路型号有μPC 1227、μPC 1278。
注意:代换时⑨、⑩引脚要对调。

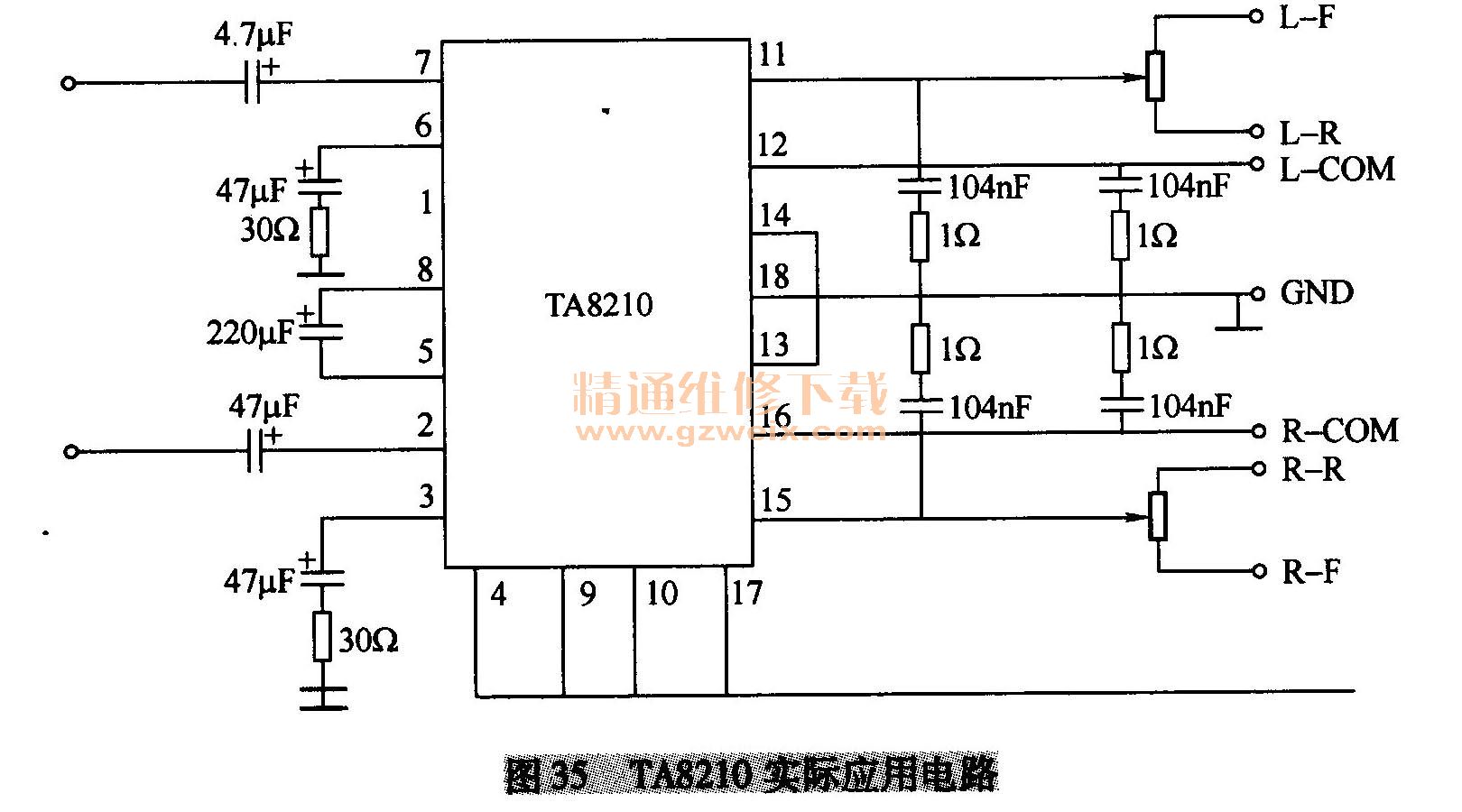

11. TA8210实际应用电路
如图35所示,本电路输出功率为BTL放大19W。
12. BA5406实际应用电路
如图36所示,本电路输出功率为6.5W×2,可直接代换的集成电路型号有BA535、BA536、BA5402。

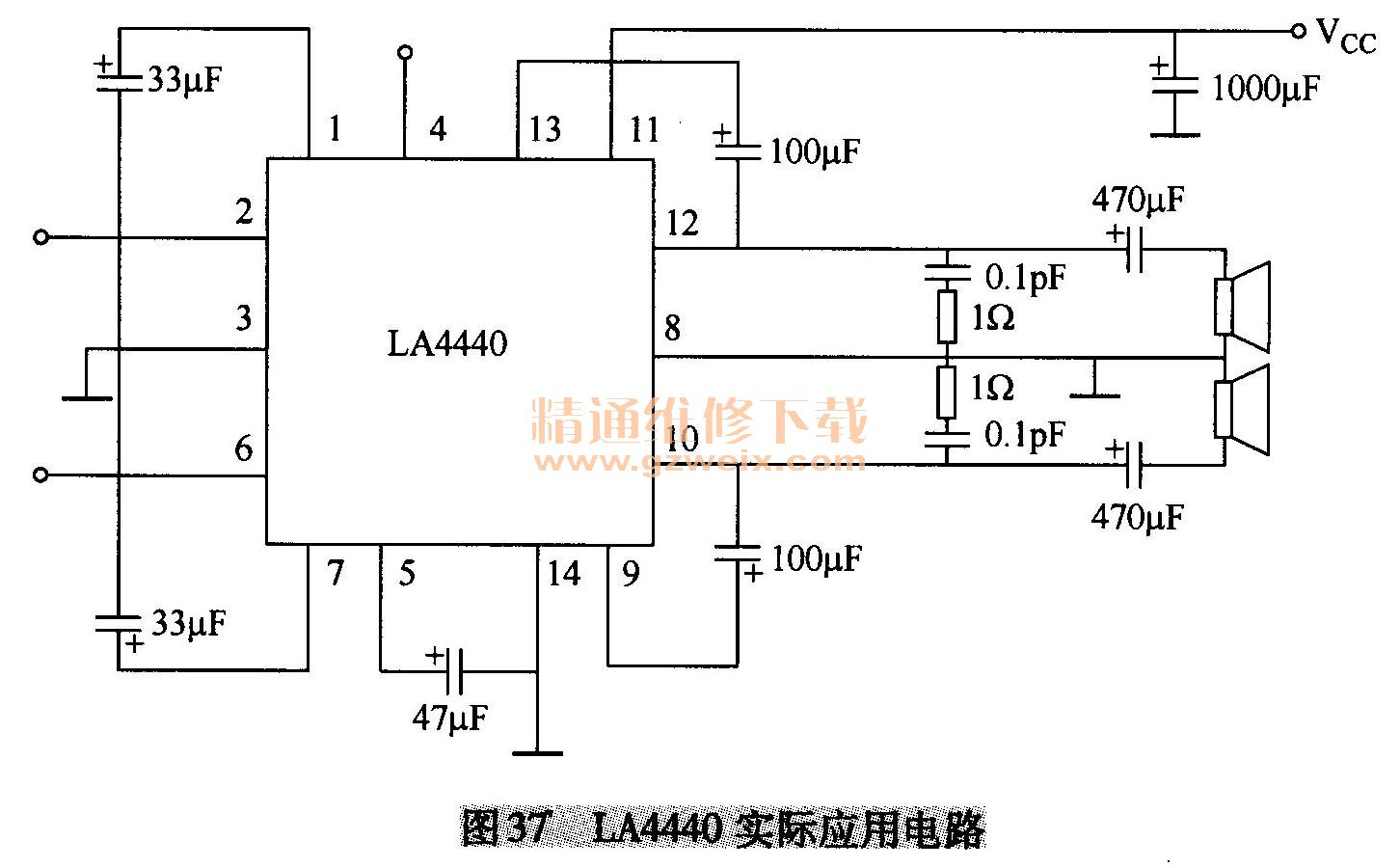

13. LA4440实际应用电路
如图37所示,本电路输出功率为5.5W×2,可直接代换的集成电路型号为KA221。
