5.配气相位失准
(1)故障现象
①发动机怠速抖动大,无异响。
②启动性能困难。
③汽车行驶无力。
④不规则的进气回火和排气放炮。
(2)检测方法

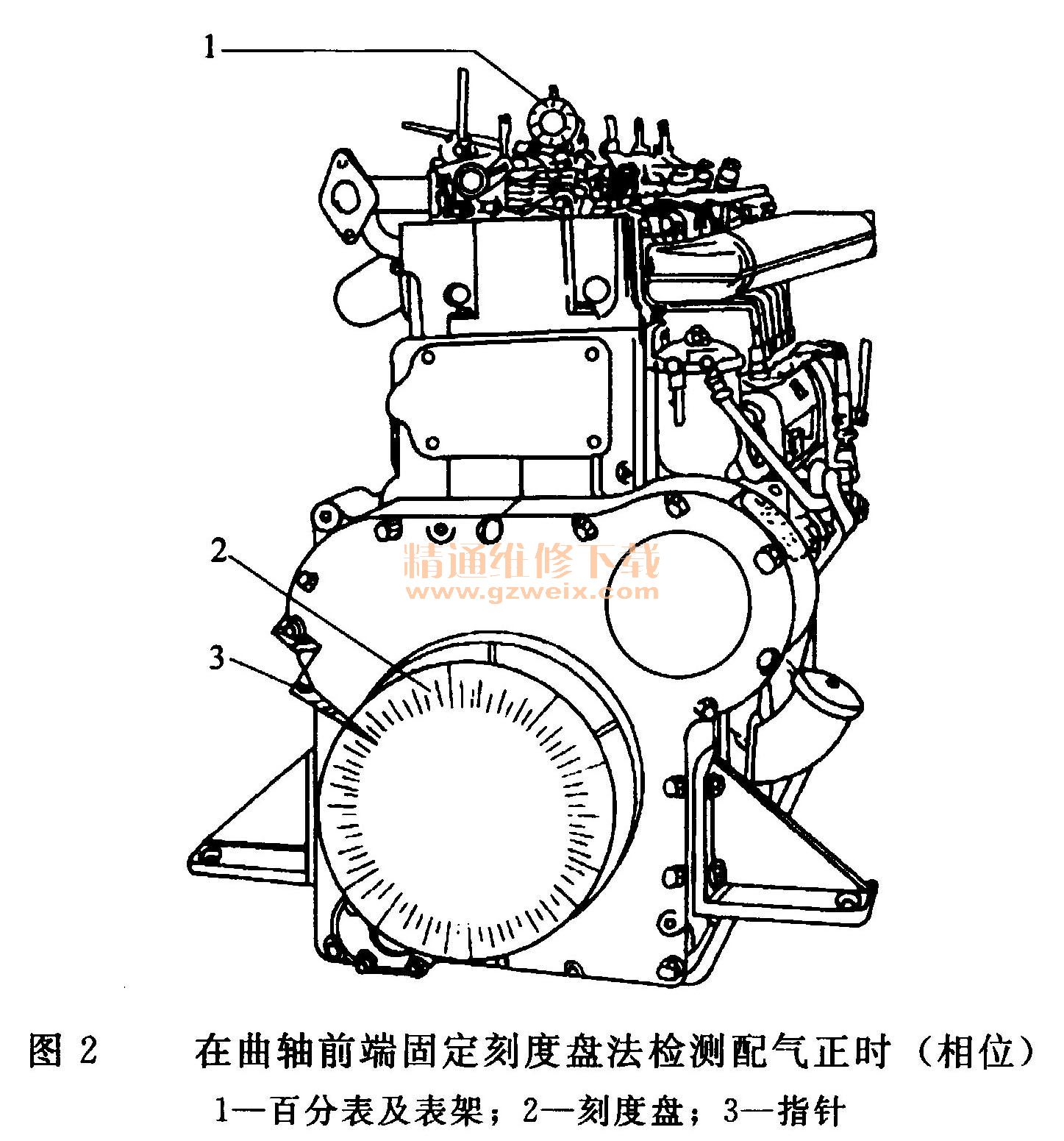

配气相位检测方法如图2和图3所示。
①配气机构的零件要求:磨损不超过允许值。配气机构配合间隙符合规定,调整好气门间隙,具体应按原厂技术要求进行。
②摇转曲轴,使四缸气门叠开(四缸发动机),即1缸压缩终了位置,并检查1、4缸活塞上止点标记是否对齐,即正时齿轮盖上的指针对准带轮上的刻度线,或飞轮壳上的刻度线是否与飞轮上的刻度对齐。并移动分度盘,使“O”对准指针装置上的指针。

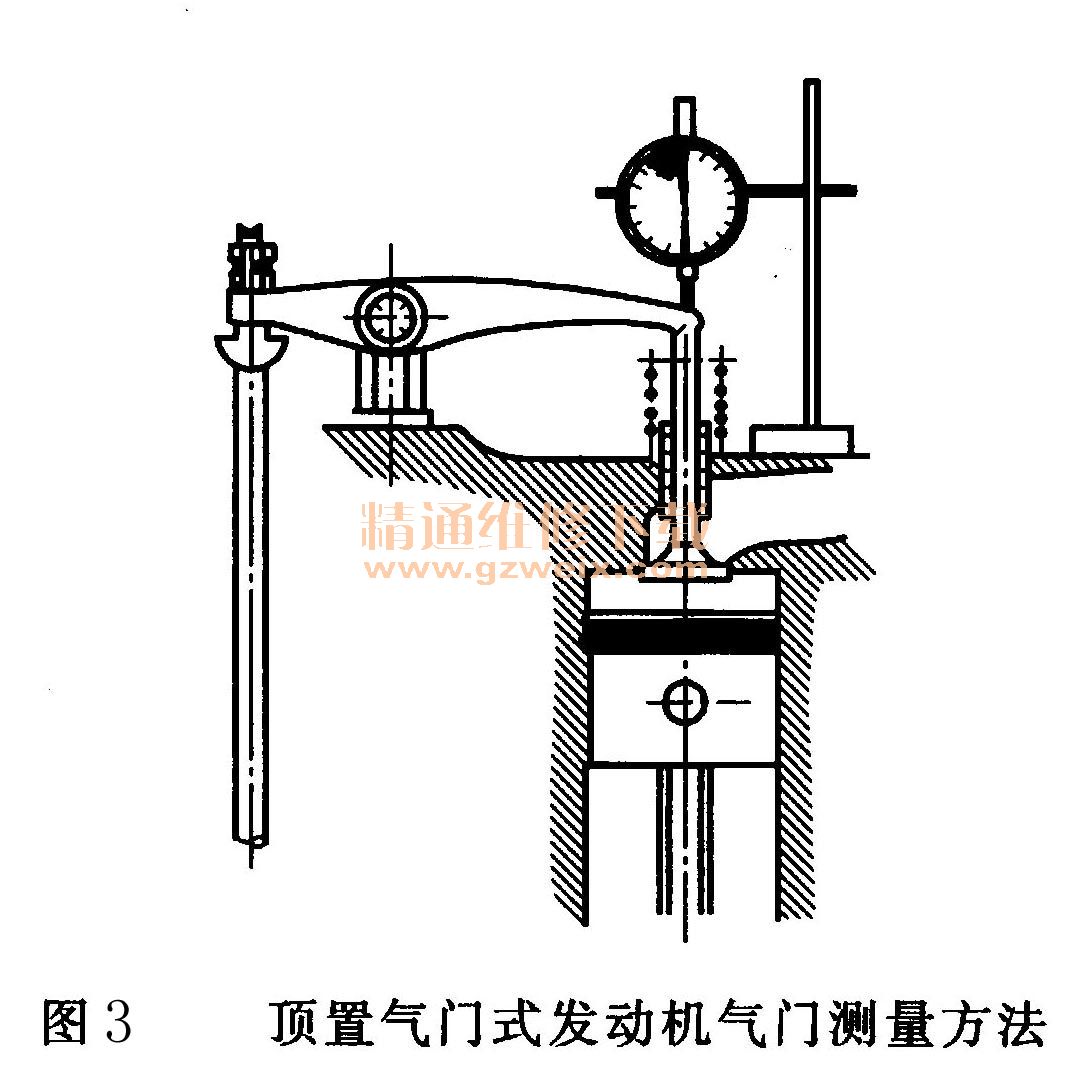

③安装好磁座百分表,如图3所示,对1缸进行检查,先检查进气门,将百分表压在进气门弹簧座端面上,压入1mm,长针对准“O”。顺转曲轴直至百分表(约330°)长针一动,即停止转动,观察分度盘上的读数,并标在相位图上,该度数即为进气门开启角(约在上止点前20°)。继续摇转曲轴,直至百分表回复原位,此时指针所指为进气门关闭角(在下止点后60°~70°)。
④用同样的方法,对排气门进行检查,即把百分表压在排气门弹簧座端面上,压入1mm,继续顺转曲轴,百分表长针一动,即停止转动,观察分度盘上的读数,即为排气门开启角(约在下止点前60°)。继续摇转曲轴至百分表回复原位,即排气门的关闭角(在上止点后20°~30°)。把进、排气门的早开和迟闭角度值标在相位图上。
⑤其他各缸的检测方法与1缸相同,但注意:检查2、3缸时,其上止点位置与1、4缸正好相反,这与曲轴的转角有关。
(3)调整方法
当配气相位的检查结果与标准相比较时,如有变动,可用下列方法进行调整。
①如果是个别气门偏早或偏迟且相差不大时,可采用调整个别气门间隙的方法来解决。

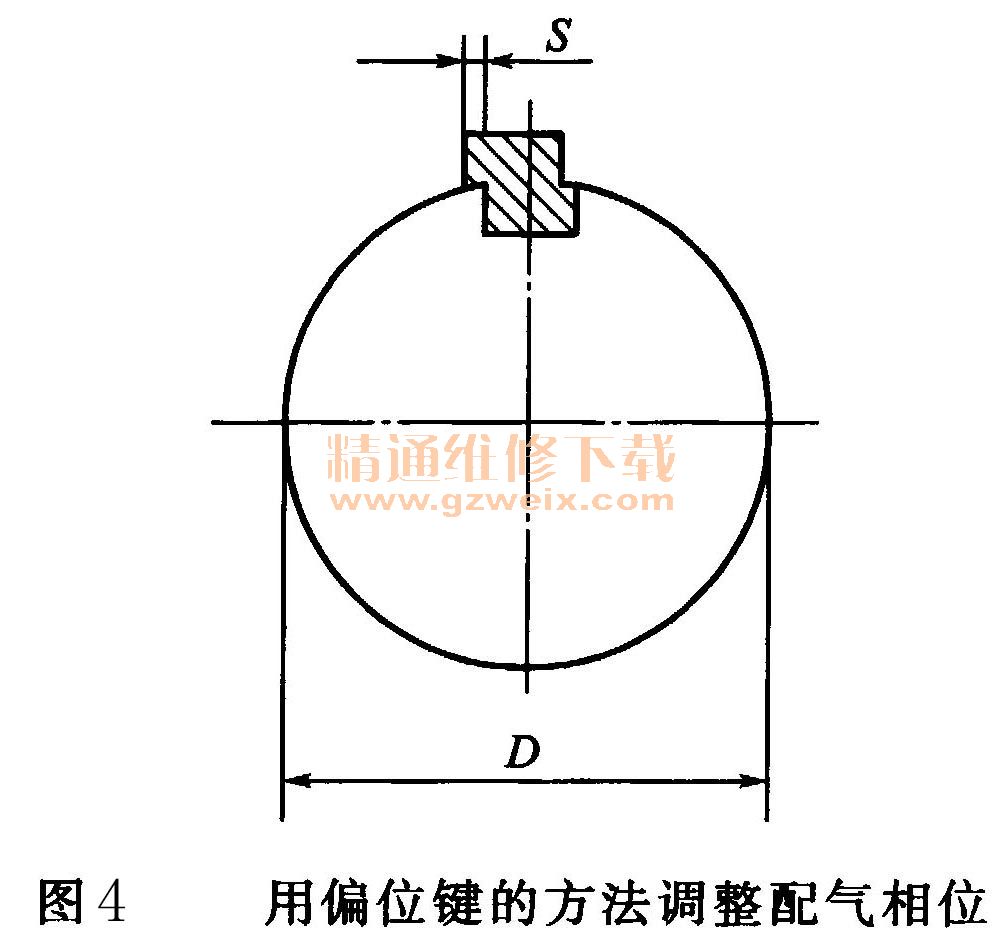

②如大多数偏于一边,早或迟的相差数接近一致时,一般应根据少数服从多数,采用偏位键的方法来调整,见图4。

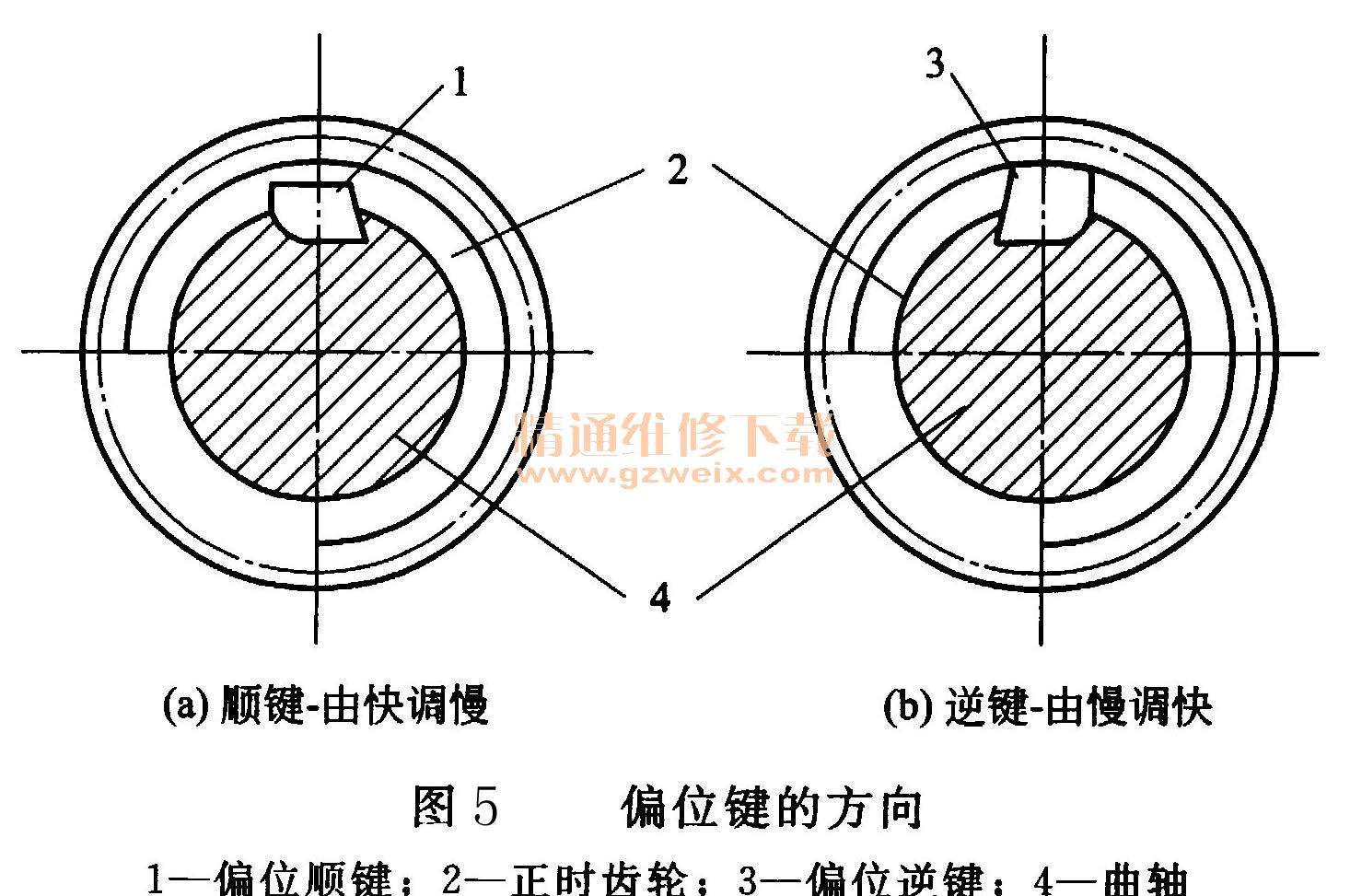

③如大多数气门配气相位角偏差6“以上,应先将正时齿轮向左或右转动一个齿后,再用偏位键来进行调整。在用偏位键固定齿轮时,应注意键的安装方向。键分顺键(由快调慢)、逆键(由慢调快)。在装键时注意,当配气迟时用逆键,配气早时用顺键,见图5。
