常见自动变速器故障诊断与维修(十一)
来源:汽车与驾驶维修  作者:佚名  2017-06-24 08:35:08

    二、奔驰5档自动变速器722.6机电部分
    1.722.6机械部分
    在前几期内容中,没有涉及讲解自动变速器机械内容,比如自动变速器分解图没有提供,给入门者在工作装配中“造成”缺少资料的情况,也有的维修工对某种自动变速器型号不熟悉,拆下的小部件(如小轴承)不知道装在哪里了,迫切需要一份分解图,笔者因此常常接到类似这样的咨询电话。从本期起,我们尽量照顾这类读者,讲述完整的机械部分。
      (1)722.6分解图

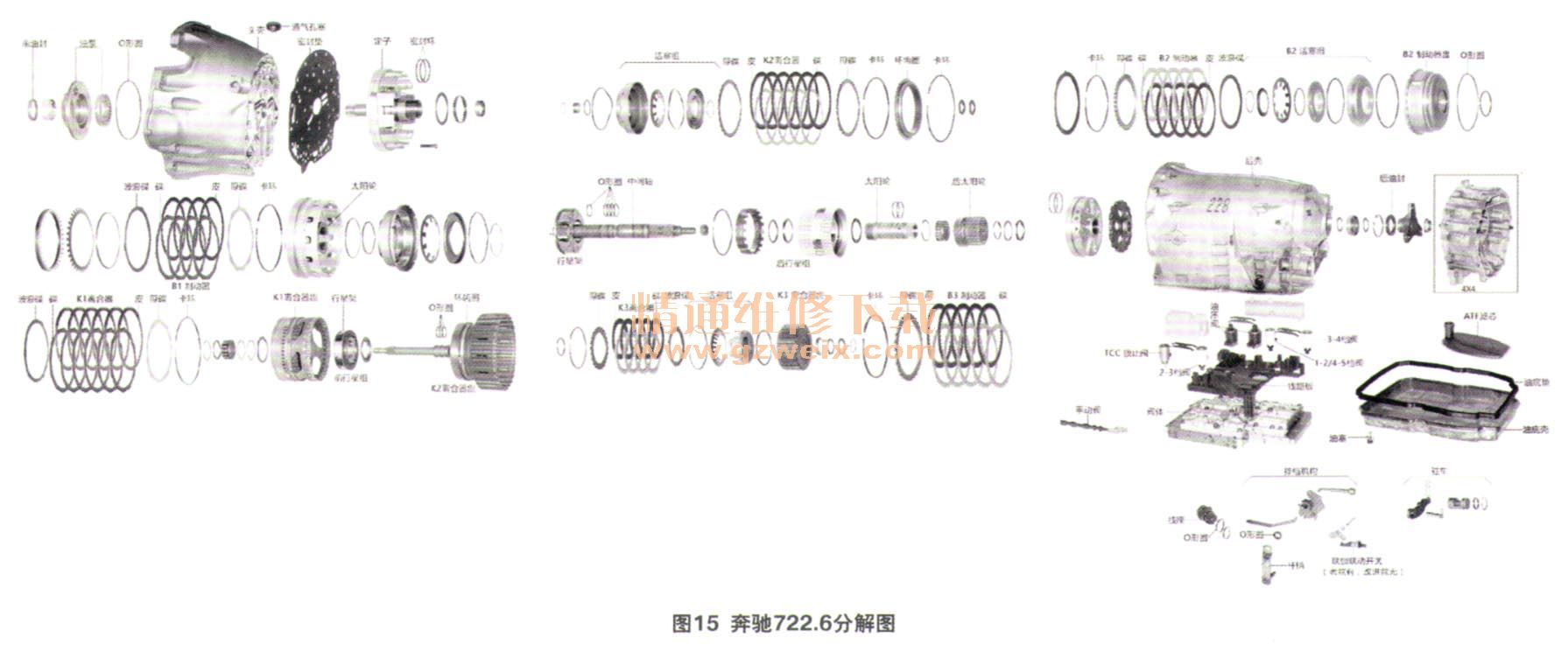

    奔驰722.6分解图如图15所示。

    (2)722.6摩擦片数量对照表
    图15中太阳轮、行星轮、环齿圈有不同齿数,那么传动比也就不同,传输的扭矩就不一样,所以摩擦片数量也是有多有少,扭矩越大摩擦片数量则增加 (表4)。

      (3)722.6压力孔位图

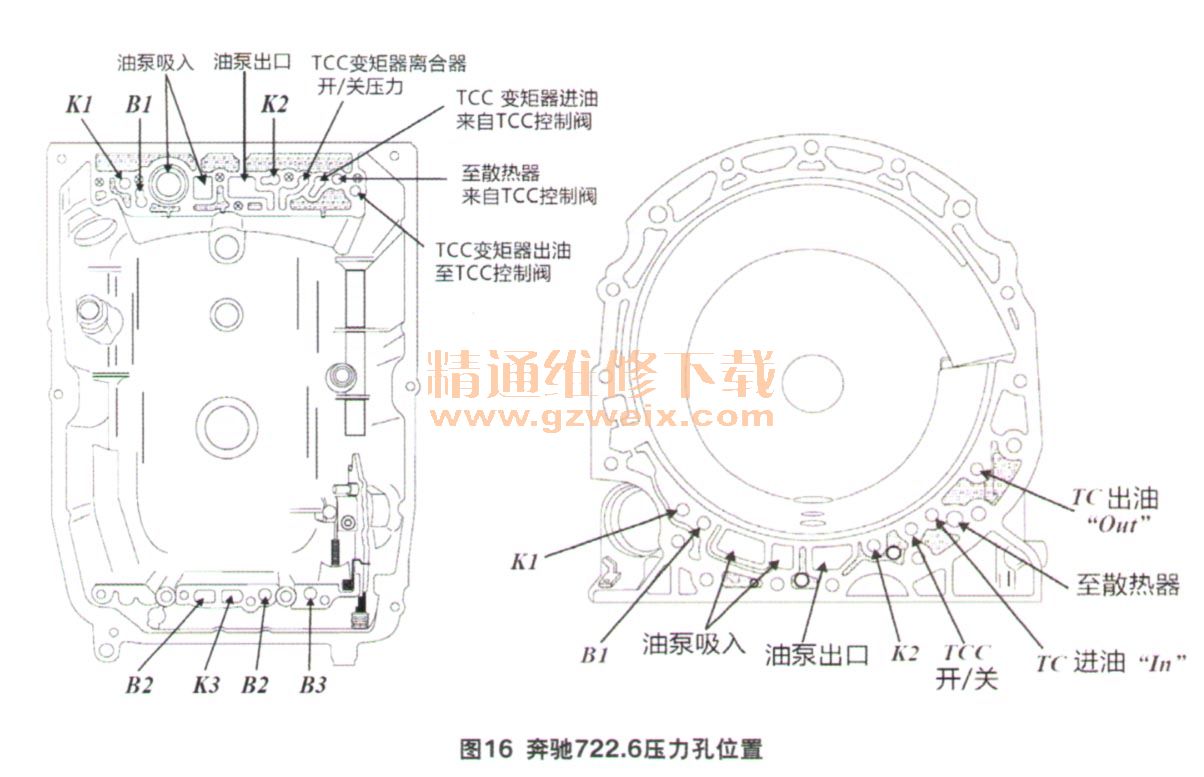

在维修中对离合器K1/K2/K3、制动器B1/B2/B3进行打压测试,检查活塞是否泄漏,压力注入口参见图16。

    2.722.6电气部分
  (1)阀体电气元件介绍

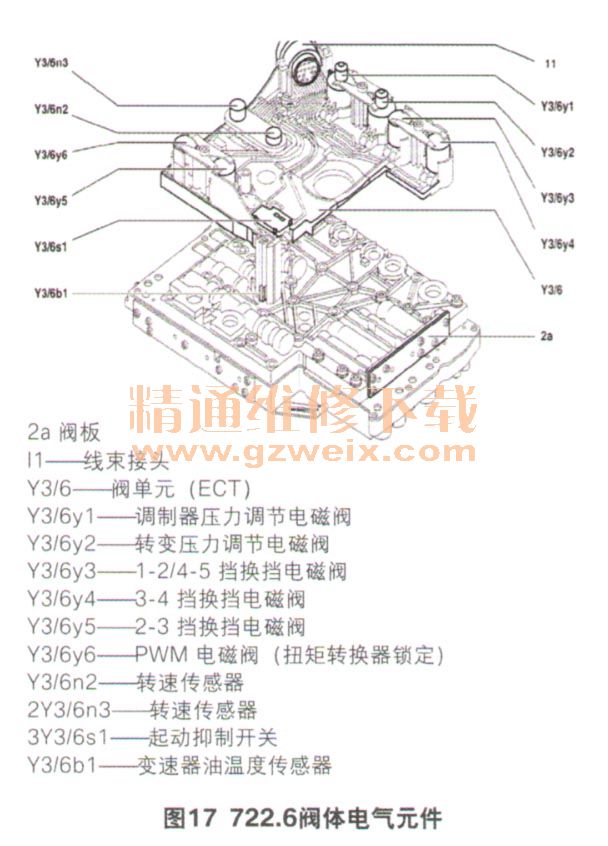

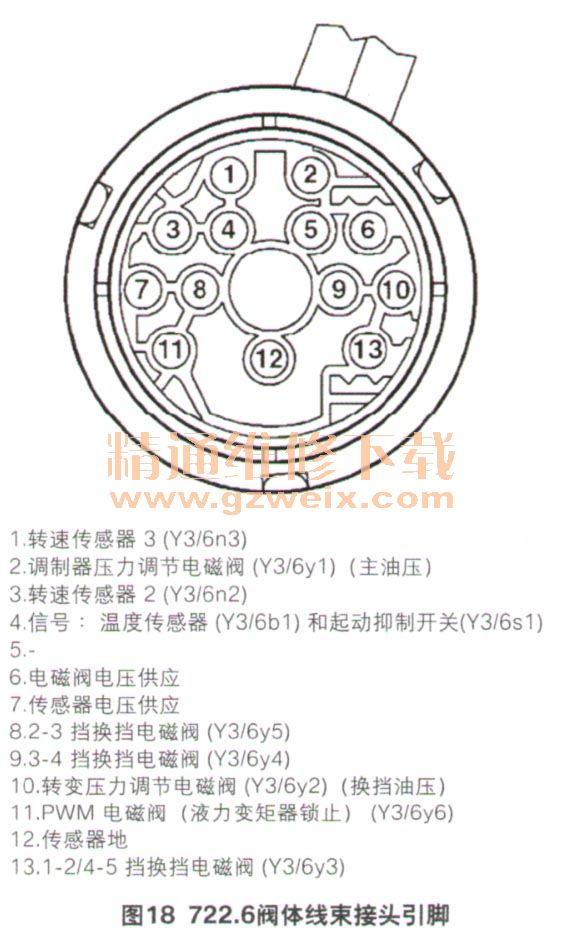

    722.6用到2个转速传感器、6个电磁阀和1个AT F油温传感器,采用线路板布置(图17)。阀体线束接头13端子,功能见图18。



    (2)控制单元端口

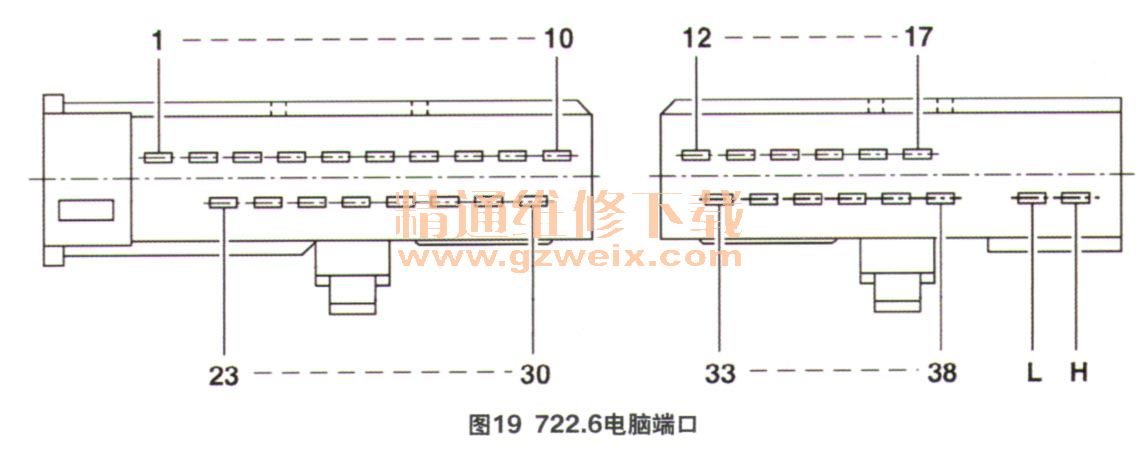

722.6控制单元(N15/3)采用38针插接器(图19),分带加减挡(+/-)功能配置,端子功能如表5所示。
