常见自动变速器故障诊断与维修(29)
来源:汽车与驾驶维修  作者:佚名  2019-11-06 10:18:21

     4.电子与液压控制系统

    (1)电子液压系统描述
    电子液压系统主要是由阀体(图20)、电控单元(TCM(图21)、油泵、换挡执行器及冷却元件(图22)等组成。

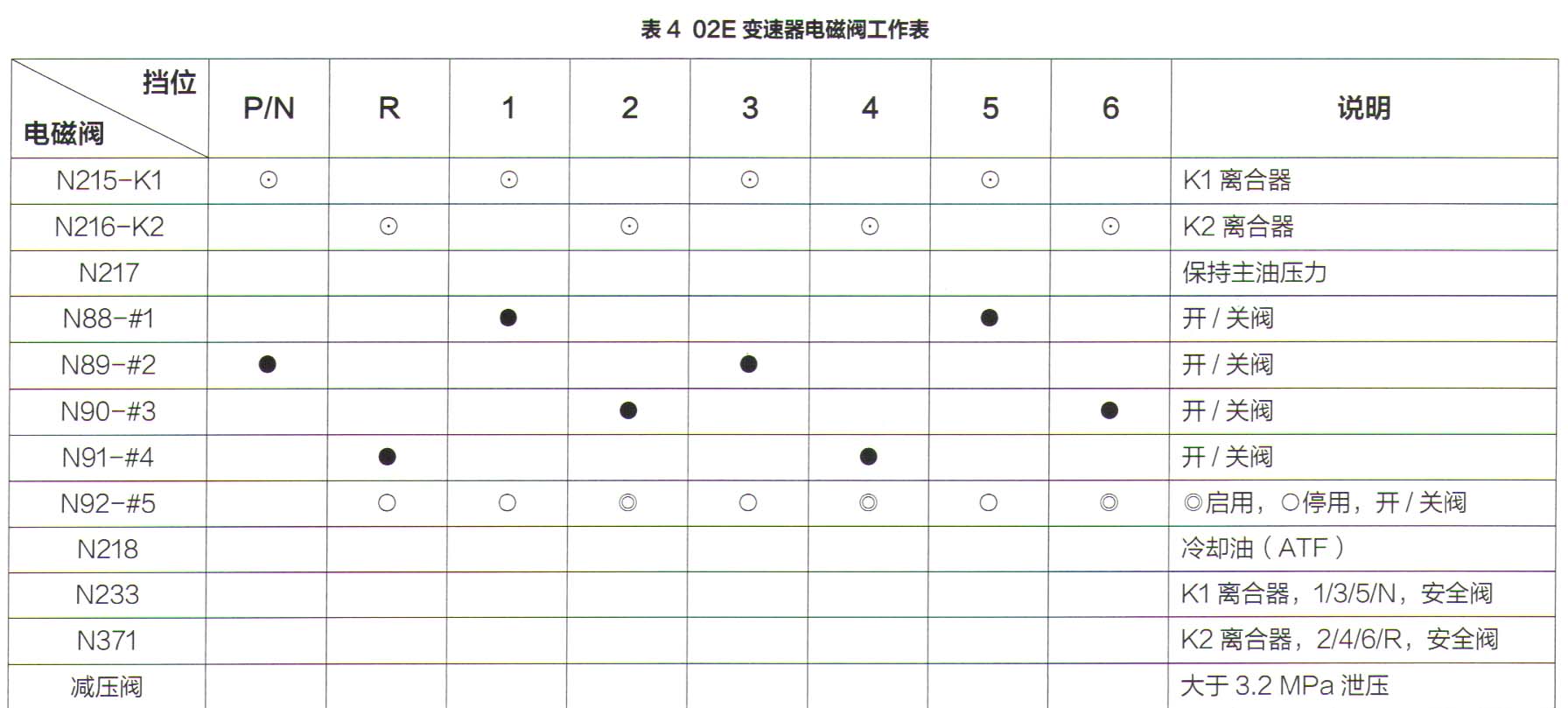

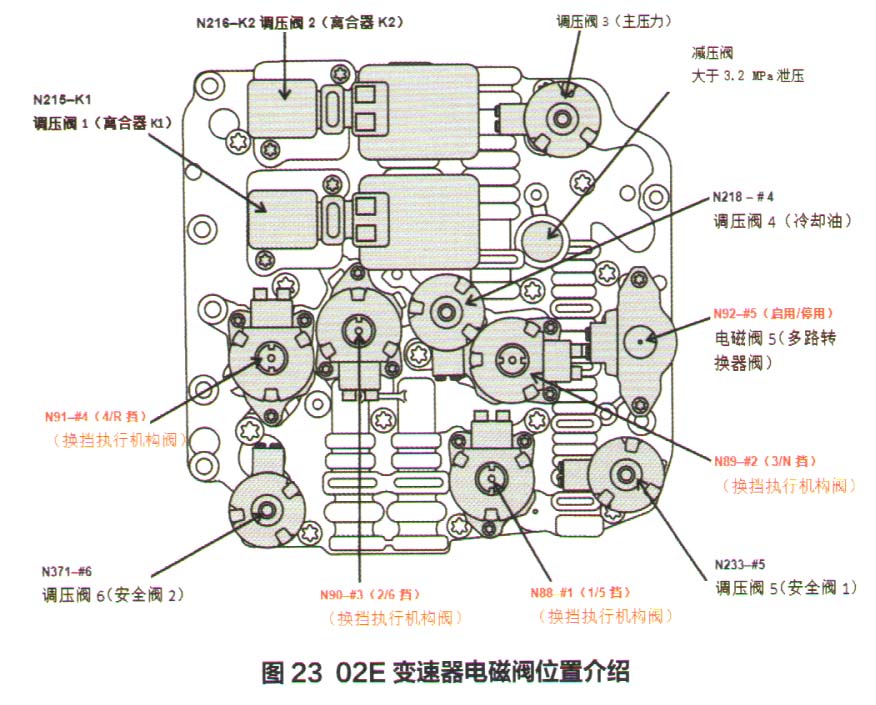

    02E双离合自动变速器电磁阀共有12个,有一定规律所循,结合K1/K2离合器比较容易理解(图23)。电磁阀参与控制的挡位及其作用如表4所示。

    (2)油泵
    02E变速器采用齿轮泵,由1条长细轴扦插到双质量飞轮驱动,最大输出量100L/min,主压力为2.0 MPa(图24)。油泵可为以下部件供油:多片离合器(K1 /K2);离合器冷却回路;选挡液压装置;齿轮润滑回路。
    (3)油润滑回路

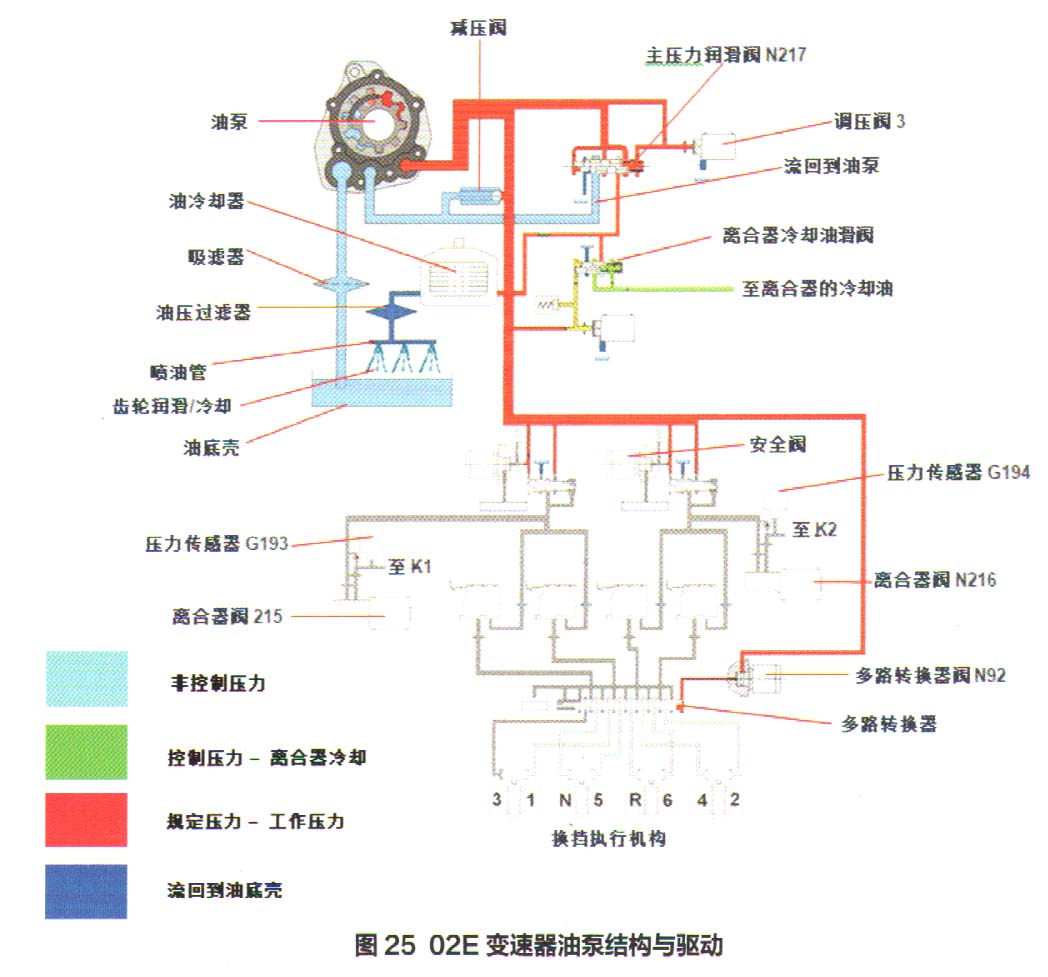

    02E双离合自动变速器油润滑回路如图25所示,油冷却器外置于壳体上部,内设有喷油管对齿轮润滑和冷却。
