常见自动变速器故障诊断与维修（十六）

来源：汽车与驾驶维修作者：佚名 2017-10-31 08:27:53

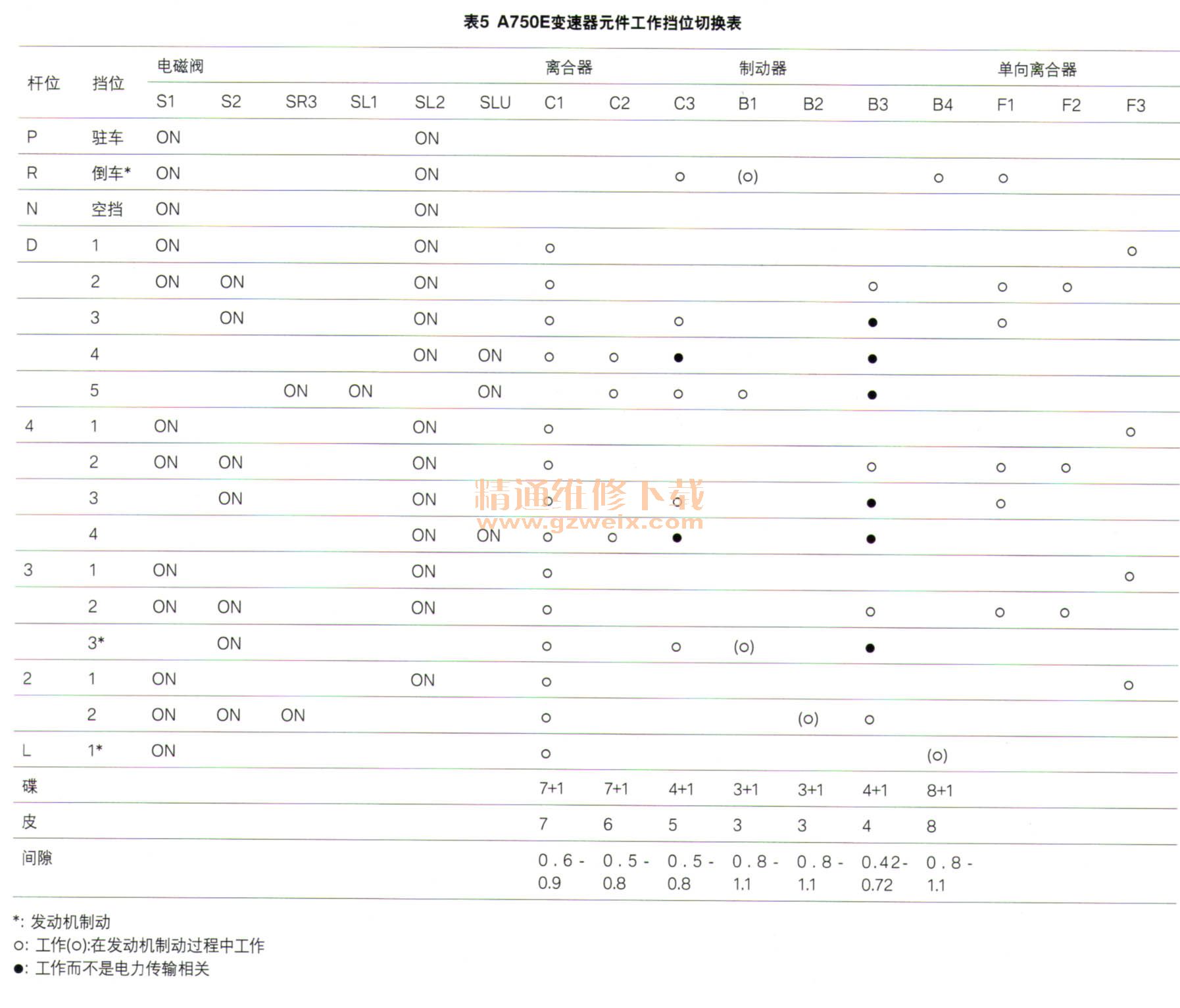

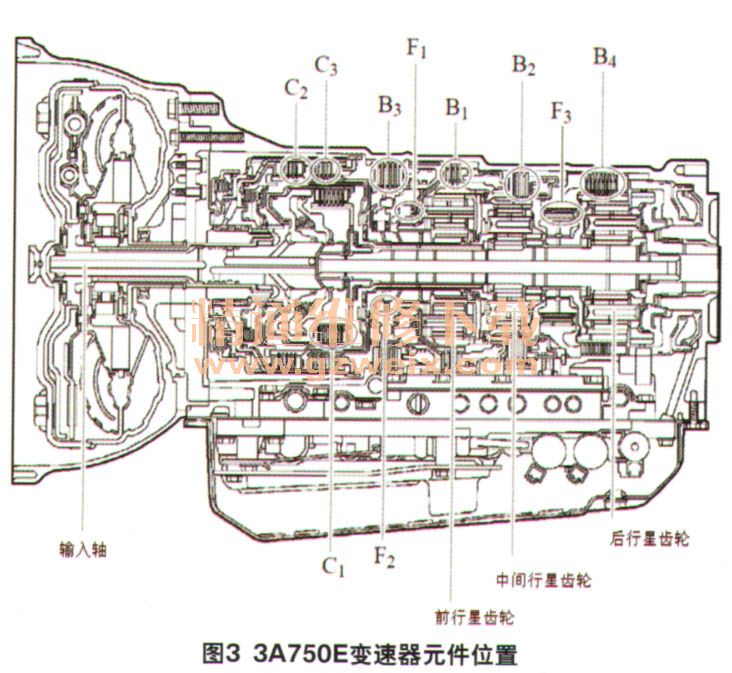

③A750E变速器使用6个换挡电磁阀，3组离合器、4组制动器、3个单向离合器。其元件位置如图3所示，元件工作挡位切换表如表5所示。

（3）丰田5挡元件线路表示法

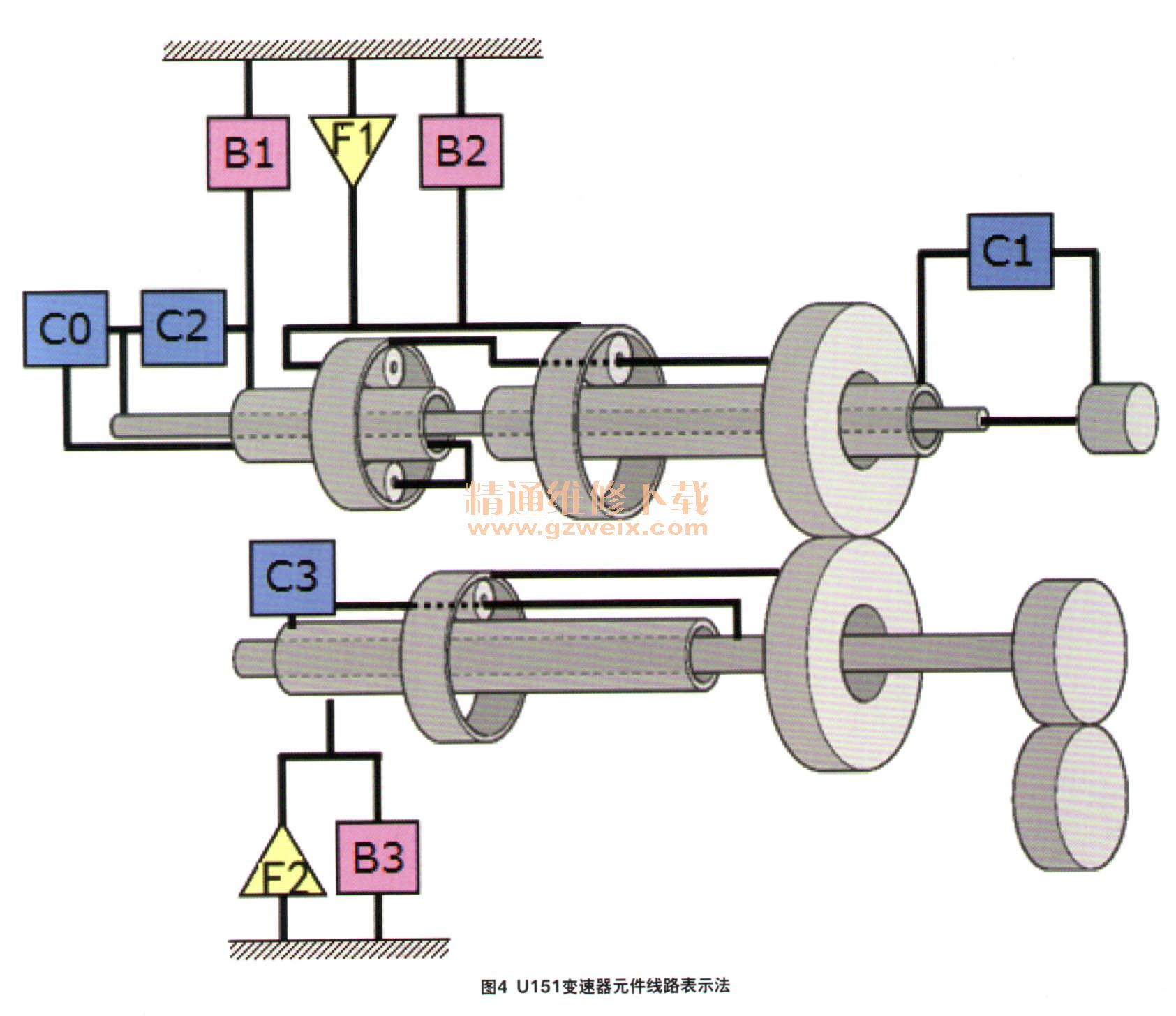

    ①U151E变速器使用了3套行星齿轮机构，如图4所示。

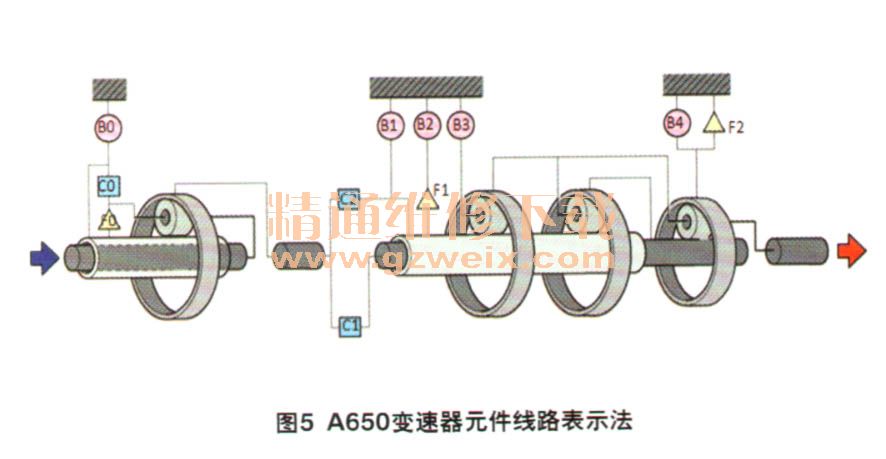

    ② A650变速器使用了4套行星齿轮机构，如图5所示。

    ③A750变速器在不增加行星齿轮数量（3们的情况下实现了5挡配置，如图6所示。

    本期有两个重要的内容，分别是：元件位置与工作挡位切换表。尤其是后者，一张表足以对故障进行分析。如某一个挡位出现问题，我们可以直接看到参与的元件：离合器、制动器和电磁阀，在挡位切换之前还是之后，判定故障的范围。这比动力传递路线图更加实用，请读者慢慢参悟。
