常见自动变速器故障诊断与维修(十九)
来源:汽车与驾驶维修  作者:佚名  2018-01-26 08:33:38



    2.丰田A650E/A750E阀体
   (1)A650E阀体
   (DA650[下阀体

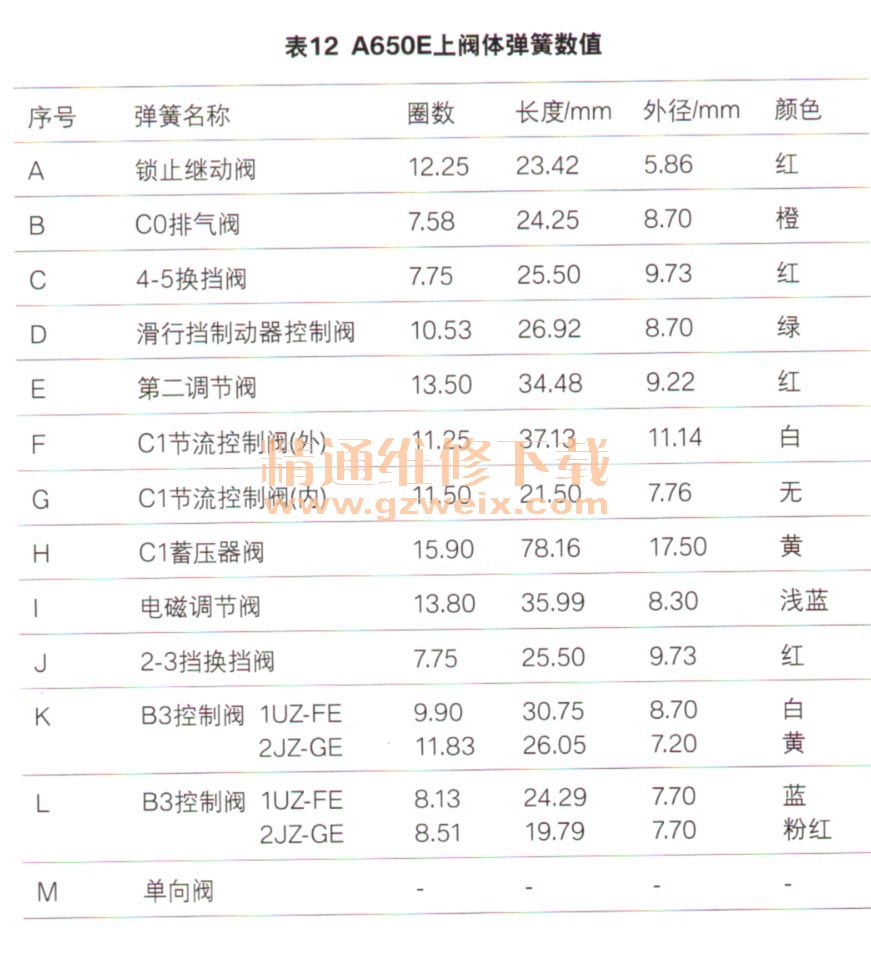

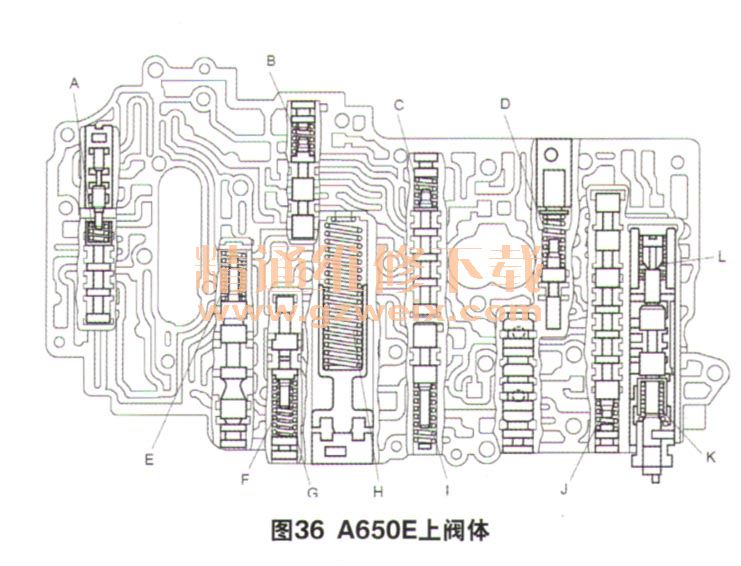

    丰田A650阀体分三层:下阀体(图36)、上阀体1号(大)和上阀体2号(小)。弹簧数值如表12所示。


    ②定位片

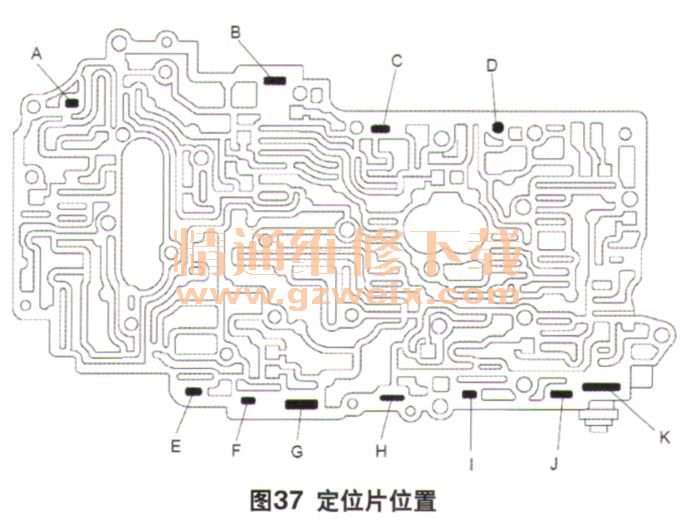

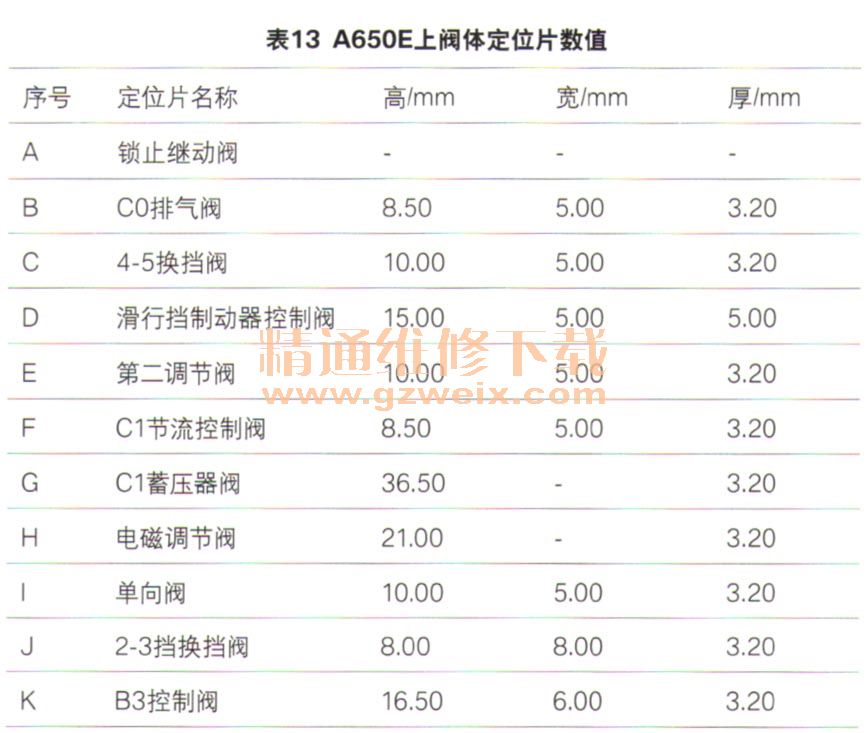

    定位片也称为阀杆固定卡片(图37)。其厚度、长短不同,不能混装,否则会改变阀杆位于阀口的位置和弹簧力。比如,要求定位片厚度为10 mm,如选用20 mm的,那么会造成阀杆内移动,并且压缩了阀杆弹簧,将产生故障。定位片数值见表13。


    ③球阀位置
    丰田A650E上阀体球阀位置如图38所示,此车型球阀不分尺寸之大小,不要放错位置。
    ④1号上阀体

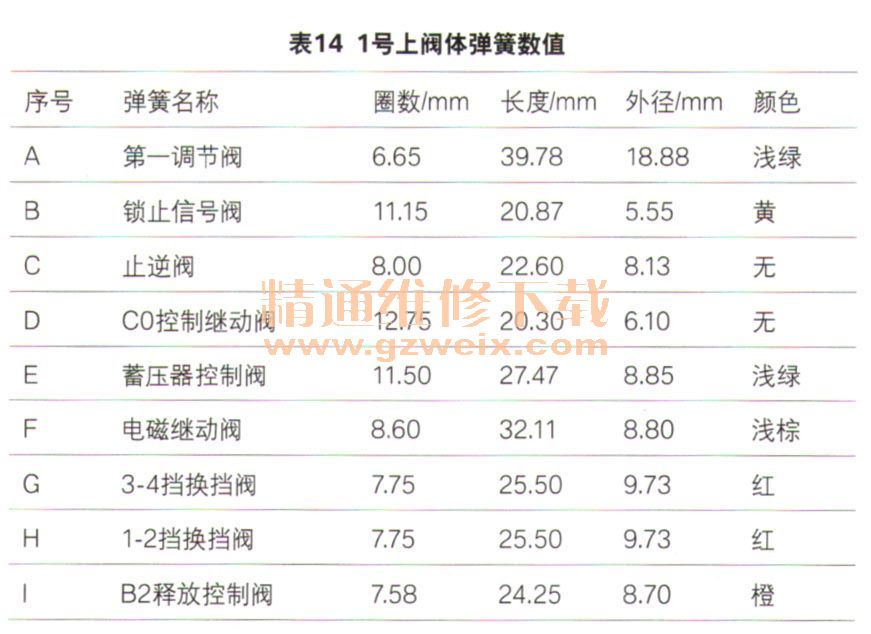

    丰田A650E除了上阀体之外,另一块称为1号阀体,又分为1号上阀体(大)和1号下阀体(小)。1号上阀体由8套阀杆组成,如图39所示,弹簧数值见表14。
