常见自动变速器故障诊断与维修（十九）
来源：汽车与驾驶维修  作者：佚名  2018-01-26 08:33:38



    ⑤1号上阀体定位片

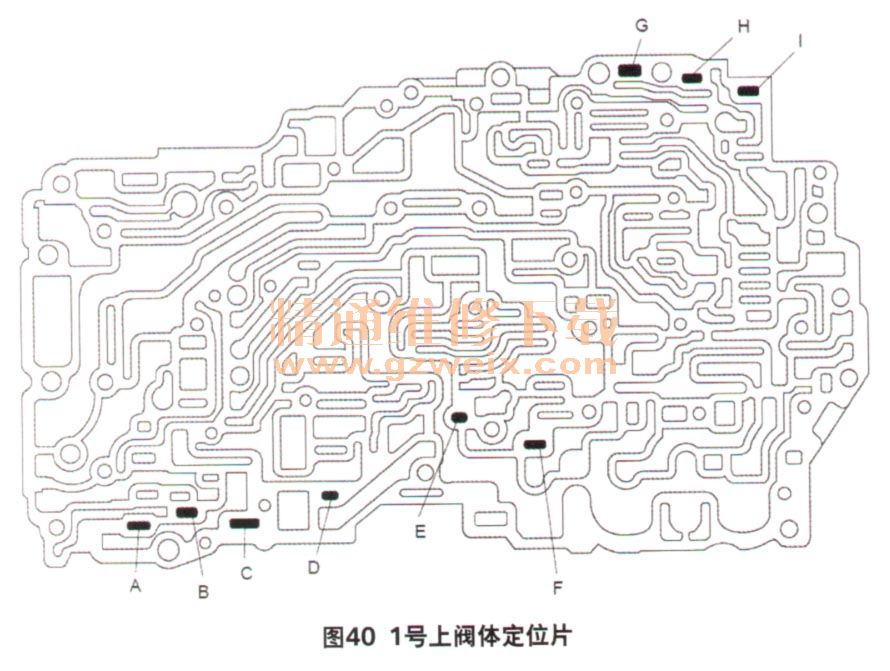

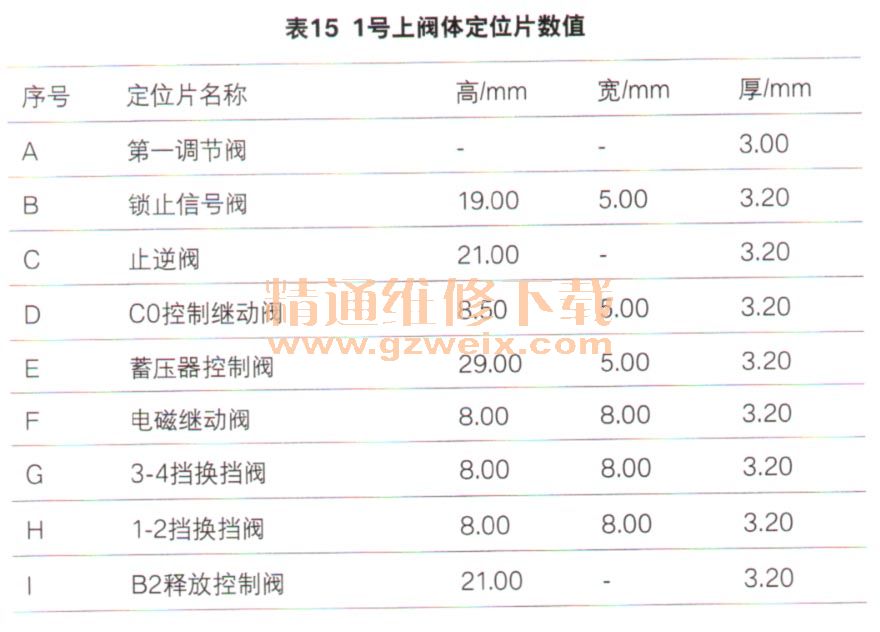

    1号上阀体定位片位置如图40所示，定位片数值见表15。



    ⑥1号上阀体球阀位置

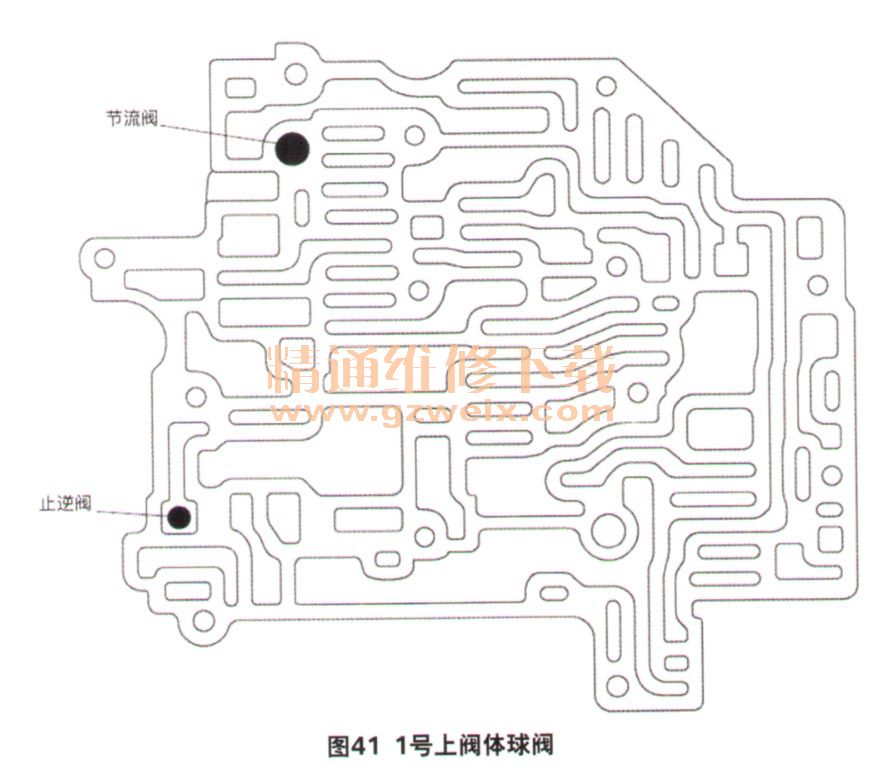

    1号上阀体球阀有两个，分别为节流阀和止逆阀，位置如图41所示。

    ⑦2号上阀体

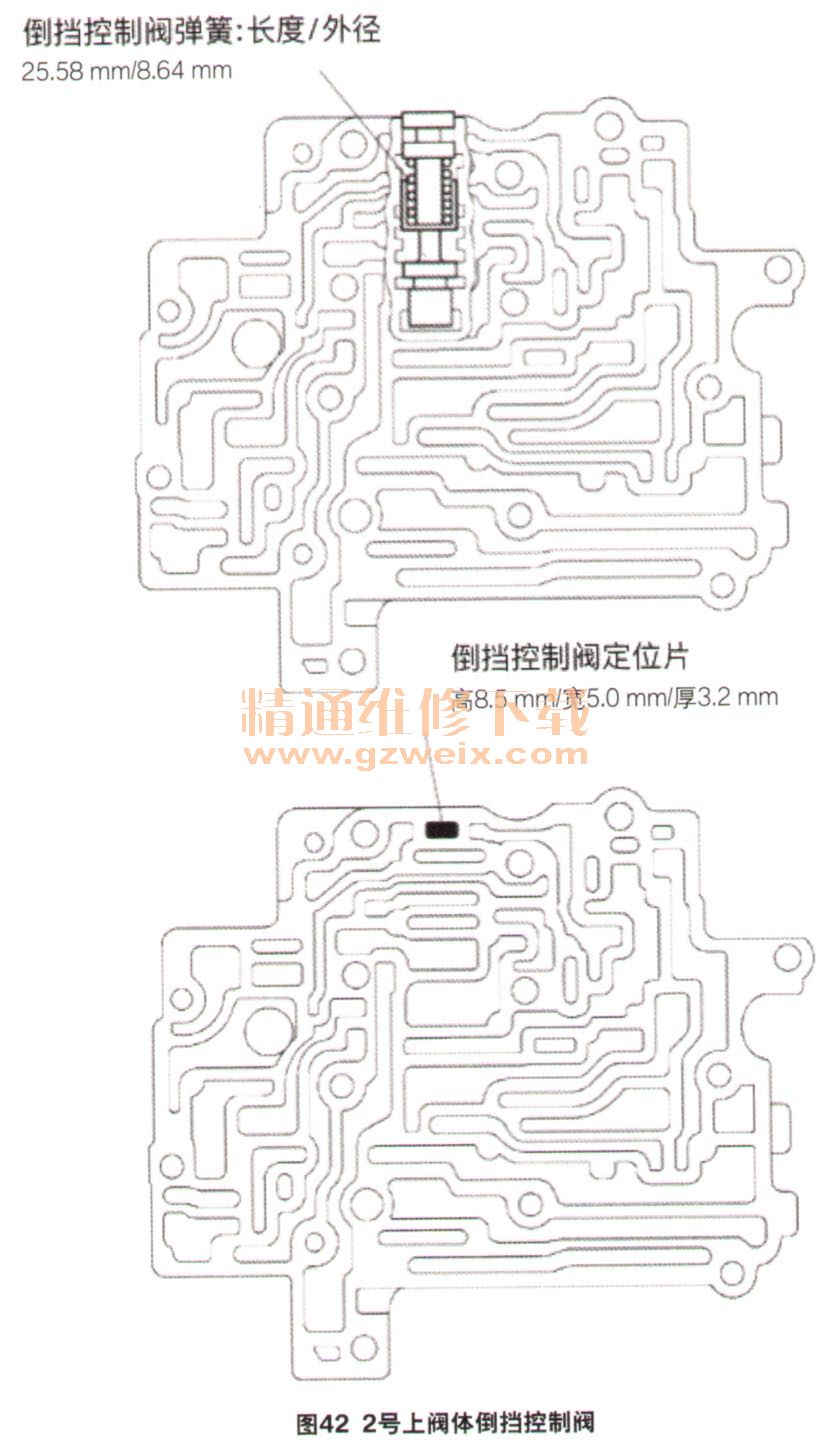

    2号上阀体有一个倒挡控制阀，如图42所示。

   （2）A750阀体

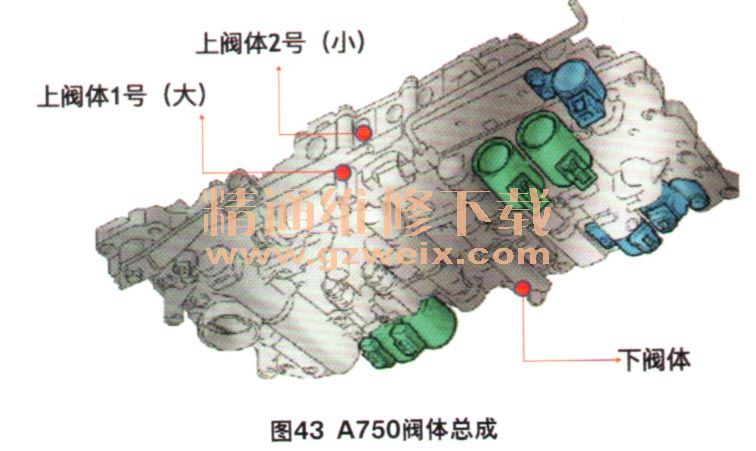

    丰田A750阀体分三层：下阀体、上阀体1号（大）和上阀体2号（小），如图43所示。
