大众OAM干式双离合变速器机械电子单元J743的更换
来源:汽车维修  作者:佚名  2018-04-22 07:38:18

    二、手动将变速器机械电子单元置于拆卸位置
    在用车辆诊断信息系统无法将变速器机械电子单元置于拆卸位置时,可手动将变速器机械电子单元置于拆卸位置。
    1.变速器操纵手柄仍然在“P”挡位。

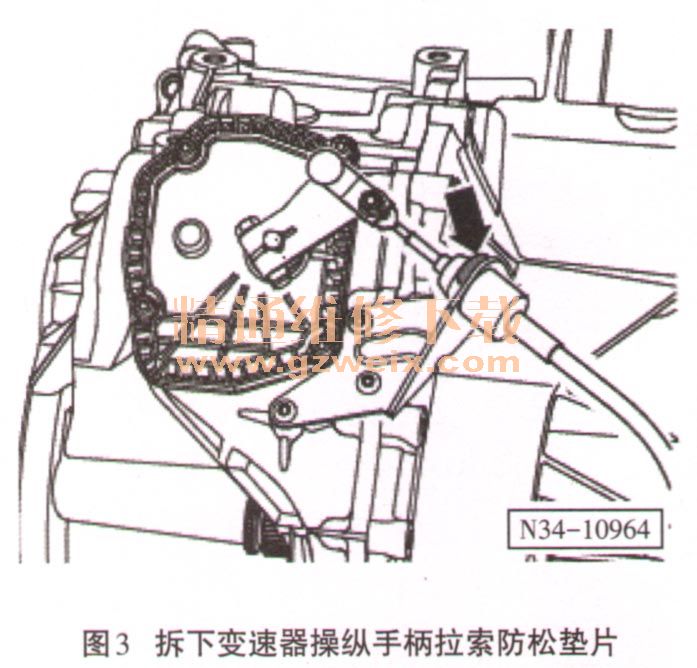

    2.拆下变速器操纵手柄拉索防松垫片,如图3所示,取下拉索。

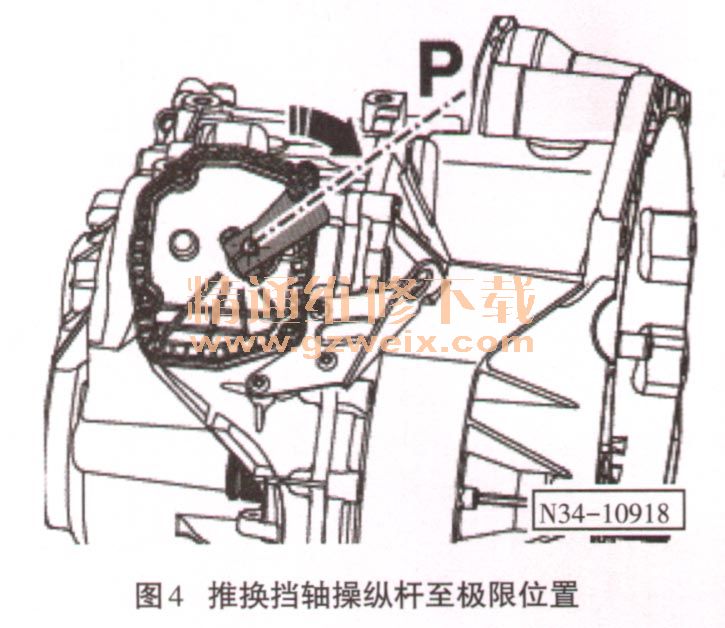

    3.沿箭头方向推换挡轴操纵杆,如图4所示,直至极限位置。

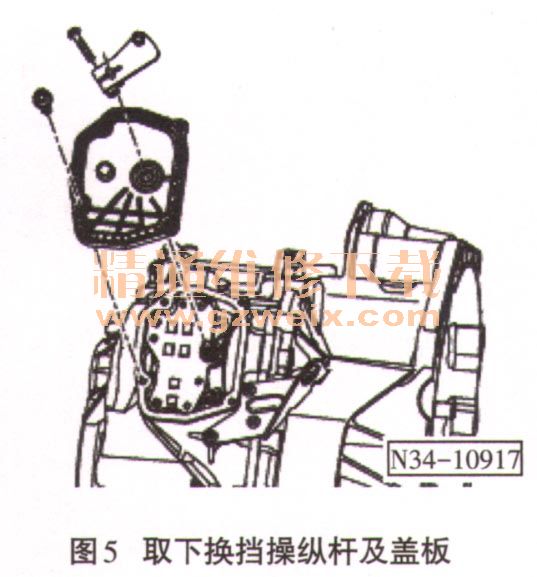

    4.标记换挡轴与换挡轴操纵杆位置,旋下换挡轴操纵杆固定螺栓,取下换挡轴操纵杆,如图5所示。

    5.拆下盖板固定螺栓,取下盖板。
    6.沿箭头方向拔动换挡拔叉,如图6所示,即可取出机械电子单元。

    7.将盖板上的密封圈涂油脂(G 152 128 00)。
    8.安装盖板,分次交叉旋紧盖板的固定螺栓,旋至规定力矩:8N·m。
    9.按标出位置安装换挡轴操纵杆,将换挡轴操纵杆固定螺栓旋至规定力矩:15N·m。
    10.安装变速器操纵手柄拉索并调整。
