大众OAM干式双离合变速器机械电子单元J743的更换
来源:汽车维修  作者:佚名  2018-04-22 07:38:18

    三、安装变速器机械电子单元J743
    1.装配杆T10407正确插在离合器接合杠杆与变速器壳体之间,顶开离合器接合杠杆。
    2.将所有变速器换挡拨叉置于“N”位即中间位置,如图7所示。

    ①将1挡和3挡换挡拨叉分别挂入1挡、中间位置(空挡)和3挡,最后将换挡拨叉置于中间位置。
    ②将2挡和4挡换挡拨叉分别挂入2挡、中间位置(空挡)和4挡,最后将换挡拨叉置于中间位置。
    ③将5挡和7挡换挡拨叉分别挂入5挡、中间位置(空挡)和7挡,最后将换挡拨叉置于中间位置。
    ④将6挡和倒挡换挡拨叉分别挂入6挡、中间位置(空挡)和倒挡,最后将换挡拨叉置于中间位置。

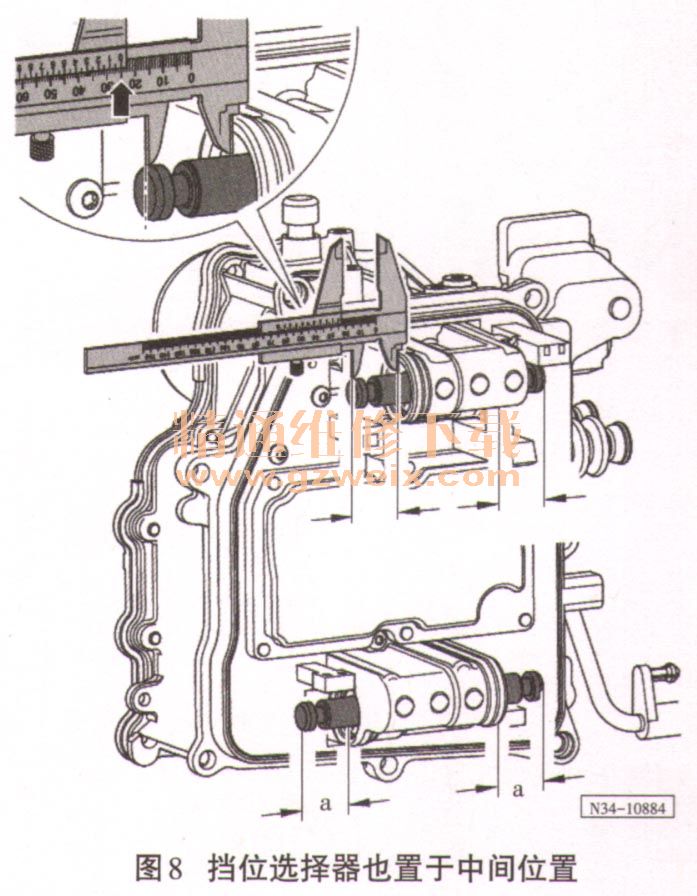

    3.将挡位选择器也置于中间位置,4个挡位选择器的伸出距离a均为25mm,如图8所示。

    4.清洁机械电子单元的密封表面,并检查密封圈是否牢固。
    5.将导向销旋入固定机械电子单元螺栓孔中,如图9所示。

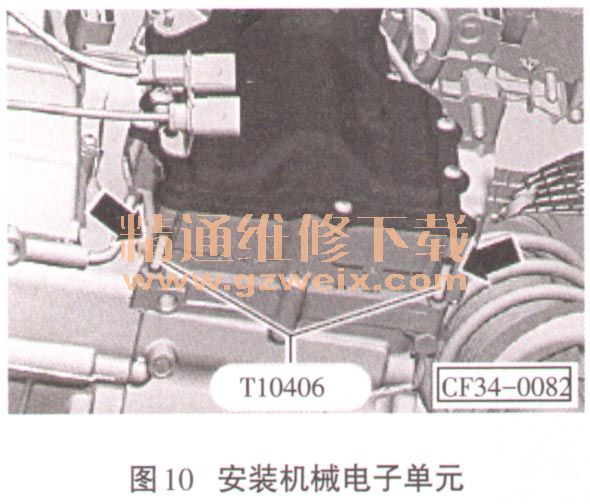

    6.通过导向销安装机械电子单元,如图10所示,用手旋紧除导向销外的5个固定螺栓。

    7.取出导向销,用手旋紧最后2个螺栓,交叉、分次将7个机械电子单元固定螺栓旋至规定力矩:10N·m.
    8.检查机械电子单元挺杆与离合器接合杠杆位置是否正确,如图11所示,若正确将装配杆T10407从离合器接合杠杆与变速器壳体中缓慢取出,取出后再检查机械电子单元与离合器接合杠杆位置是否正确。

    9.安装离合器转速传感器G182到变速器壳体上。
    10.从排气口上拔下塞子,并安装排气管。
    11.重新安装支架及导线。
    12.安装机械电子单元插接器。
    13.离合器接合杠杆罩盖,固定螺栓的规定力矩为8N·m。
    14.加注齿轮油。
    15.其余安装按倒顺序进行,最后对机械电子单元J743实施基本测量。
