23．途观全景天窗电路

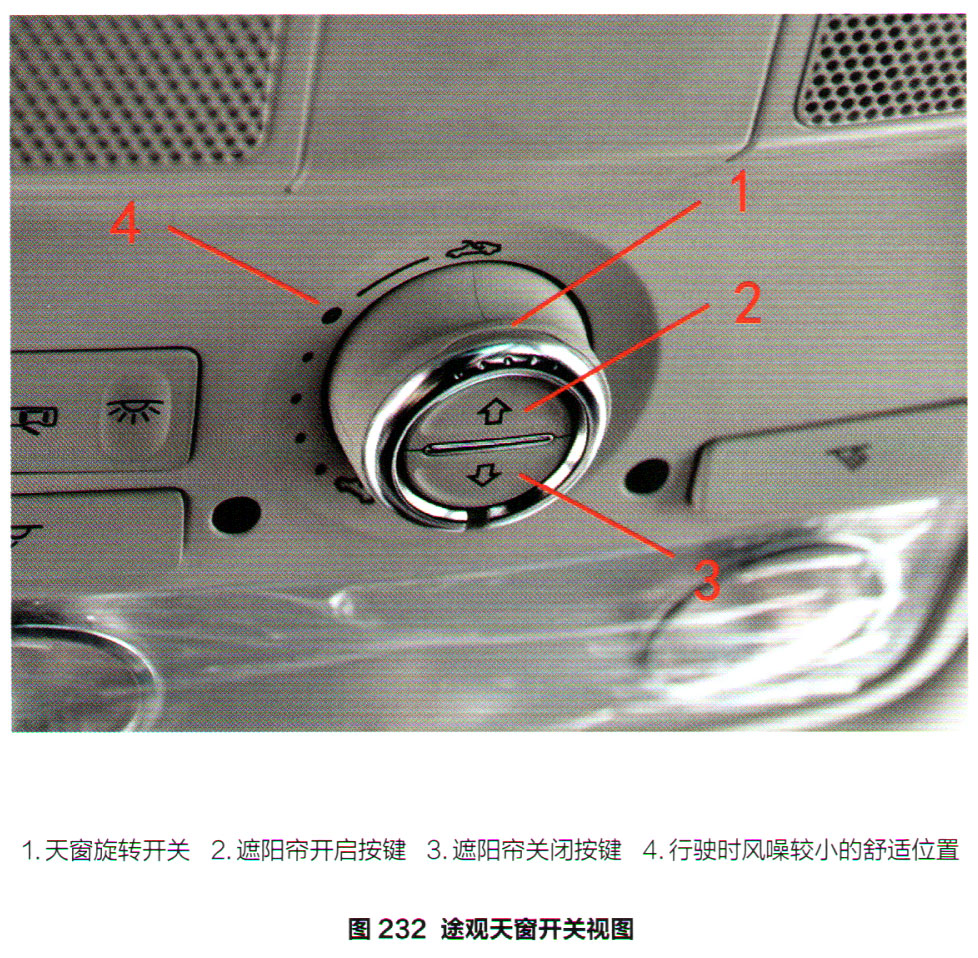

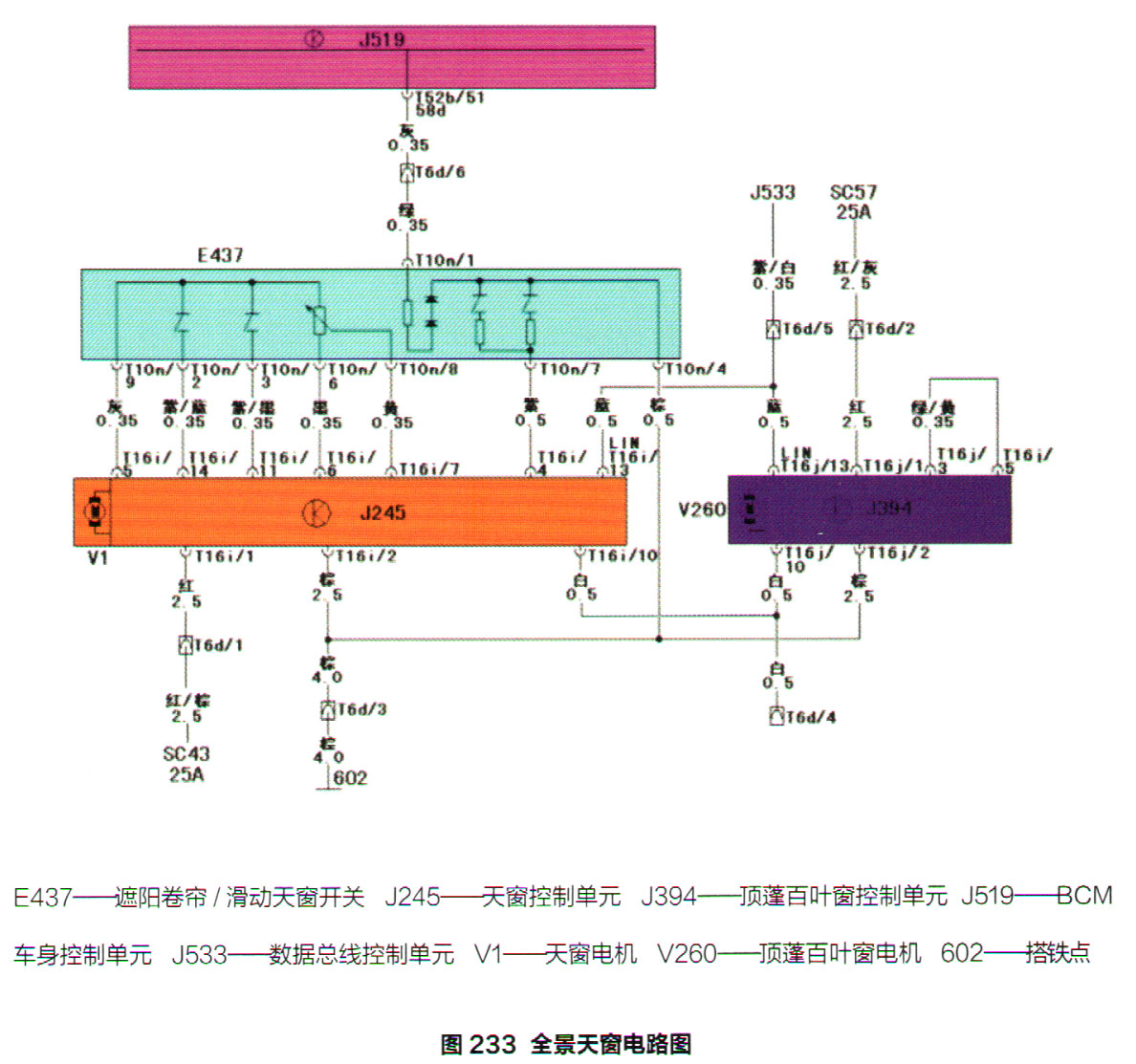

    途观运动型多功能车装备的是带遮阳卷帘的全景天窗，具有防夹与热保护功能，系统由集成天窗电机V1的滑动天窗控制单元J245、集成顶蓬百叶窗电机V260的控制单元J394、遮阳卷帘／滑动天窗开关E437及LIN总线组成。E437包含了令天窗滑动的电位计（旋转开关）、倾斜上翻开关、强制关闭开关及遮阳帘开启／关闭按键（图232）。途观全景天窗系统电路图，如图233所示。



    查阅图233可知，J245的供电路径：总线端KL30电源----熔丝SC43（25 A）----中间插接器T6d/1----J245的T16i/1端子。J245的搭铁路径：J245的T16i/2端子----中间插接器T6d/3----搭铁点602。J394的供电路径：总线端KL30电源----熔丝SC57（25 A）----中间插接器Thd/2----J394的T1 6j/1端子。J394的搭铁路径：T16j/2端子----中间插接器T6d/3----搭铁点602。两者之间除LIN总线通信外，还存在一个操作接口连接。

    当点火开关接通，J245与J394A过LIN总线获得总线端KU 5电源接通的信息，J245的T16i/5端子在内部搭铁，T16i/6端子输出5.0V电源，加在E437内置的可变电位计上，此时天窗满足工作条件。

    可变电位计可以随旋转开关调制出0.0～5.0V连续变化的电压信号，每一个电压值对应天窗滑动／倾斜上翻行程的某一个位置。需要开启天窗时，J245根据电位计所处的位置信号，控制天窗电机V1工作。点火开关关闭后，在10 min的延时过程里，天窗仍可操作，条件是前排车门没有开启。一旦J519识别到前部车门开启，天窗操作将不再继续。

    遮阳卷帘开关控制搭铁，通过接入阻值不同的电阻，在J245的T16i/4端子上形成2个幅值不同的电位信号，可以体现开启／关闭的请求信息。J394经操作接口（T16j/10端子）接收由J245发出的指令，控制顶蓬百叶窗电机V260工作。

    车辆行驶时，若天窗开启，J245可以根据车速的高低，将天窗开度自动调节到风躁较小的舒适位置上，车速信息的传输途径是ABS/ESP控制单元J104根据车轮轮速传感器（G44、 G45、 G46与G47）的信号，处理后向动力系统CAN数据总线发送，经动力系统CAN数据总线----J533----LIN总线----J245。

    遥控锁车时，若天窗尚未关闭，长按遥控器锁车键，J245从LIN总线接收到J519锁车命令，V1将执行舒适关闭功能。

    当J519识别到车辆防盗功能启动时，出于安全考虑，J519取消向LIN总线发送总线端KL15电源已接通的信息，天窗将被禁用。天窗确认信号可以在J519数据块14组1区读取。

    途观J245具有自诊断功能，诊断地址为4F（中央电子装置系统2），采用4个字节的16进制长编码，长编码数值为050B0500。

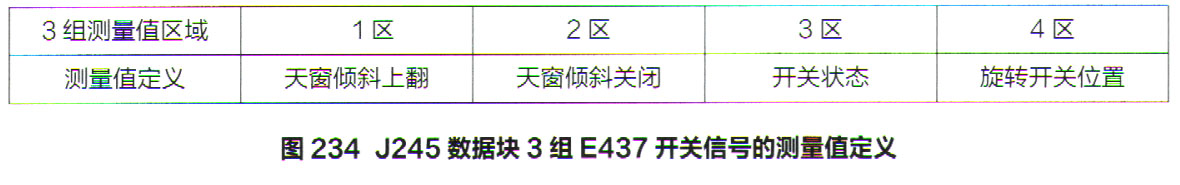

    获取总线端KL15电源接通的信息在J245数据块13组1区，LIN总线状态在14组1区，LIN信号在12组2区中体现，E437开关位置信号的测量值在3组展示（图234）。
