2006年款东风日产轩逸轿车
一、电控助力转向系统（EPS）电路
电控助力转向系统（EPS）电路如图7所示。
二、EPS控制单元输入输出信号参考值
EPS控制单元输入／输出信号参考值如表4所示
使用CONSULT-II诊断仪的说明
注意：输出信号显示EPS控制单元的计算日期。即使输出电路（线束）开路，仍会显示正常值。
三、电控助力转向系统（EPS）端子功能和检测数据

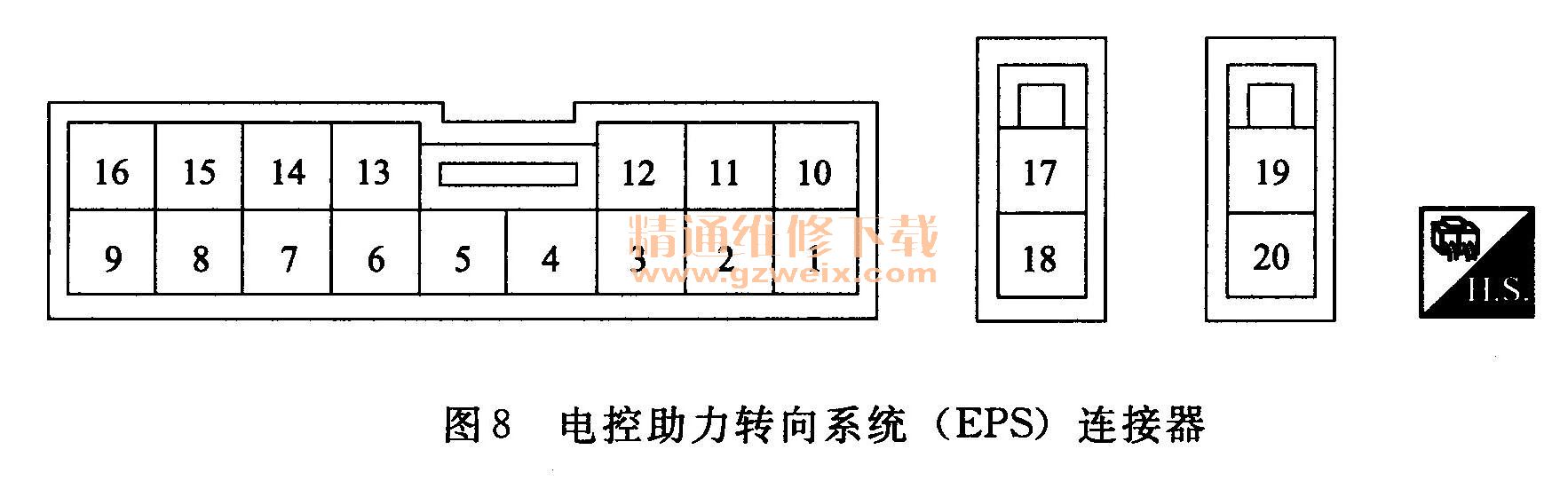

电控助力转向系统（EPS）连接器如图8所示，其端子功能和检测数据如表5所示。
四、CONSULT- II诊断仪功能（EPS）
1．功能

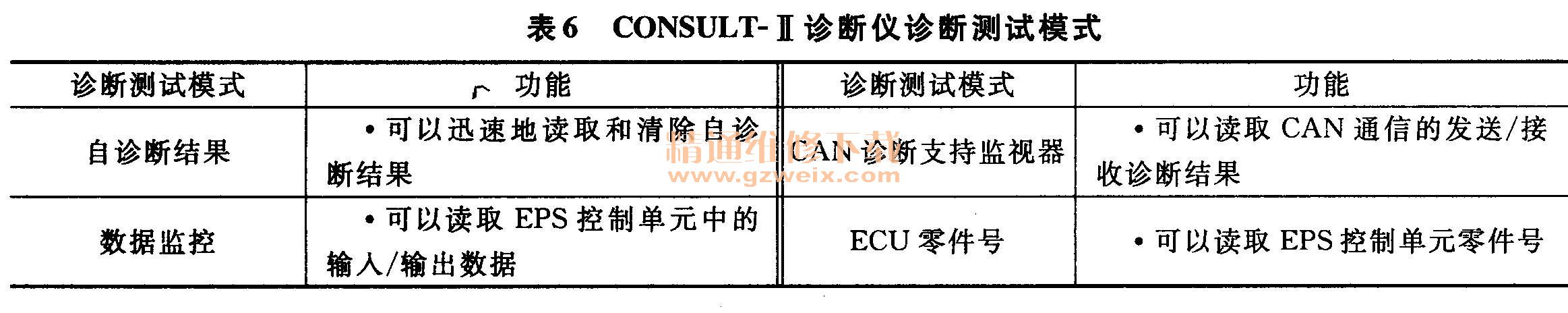

CONSULT- II诊断仪可以根据下列的诊断测试模式显示各个诊断项目，如表6所示
2．自诊断结果模式

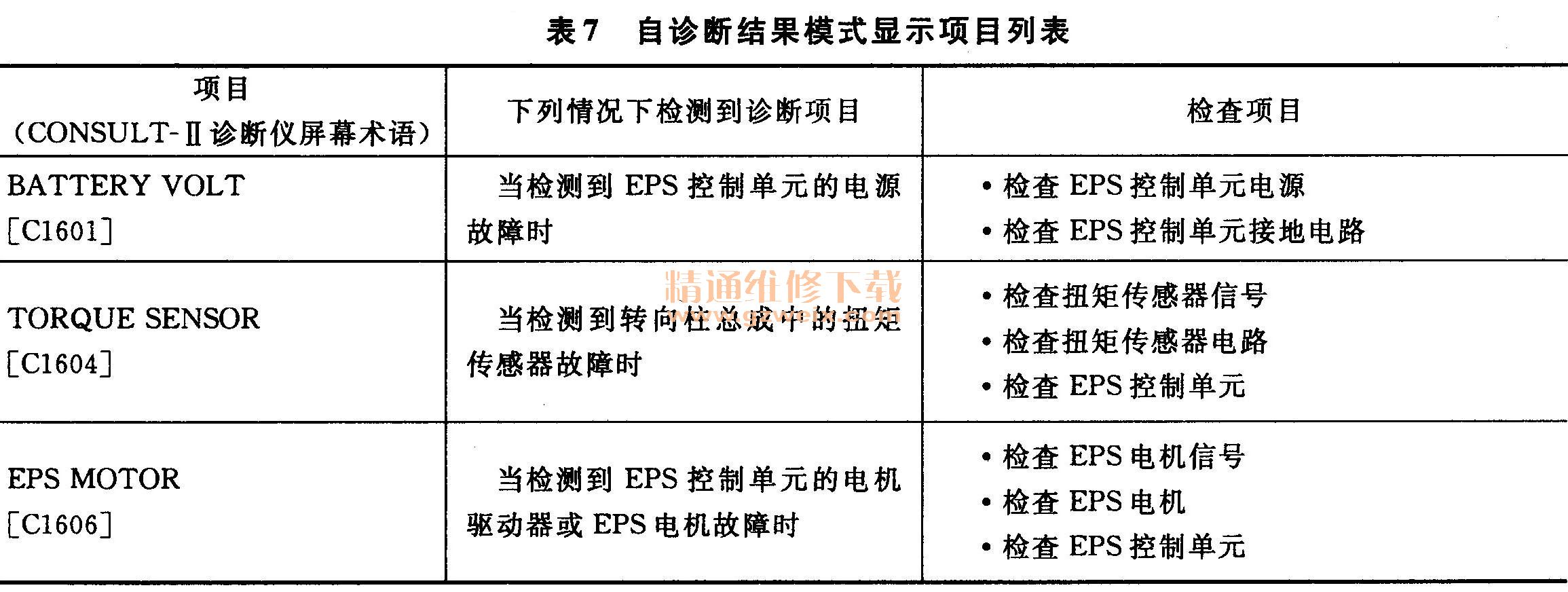

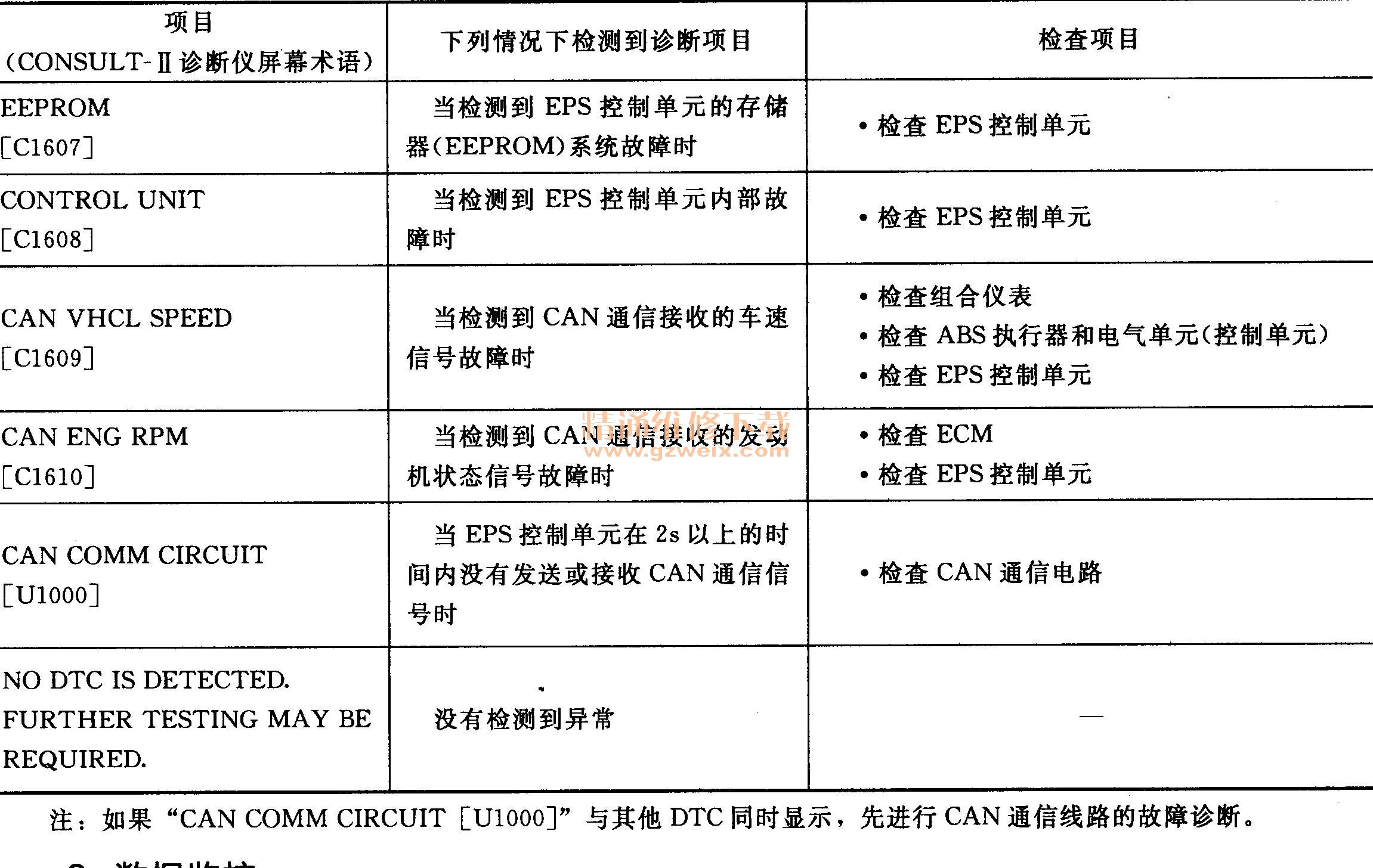

自诊断结果模式显示项目如表7所示。
3．数据监控
数据监控显示项目如表8所示。
五、电控助力转向系统（EPS）症状故障

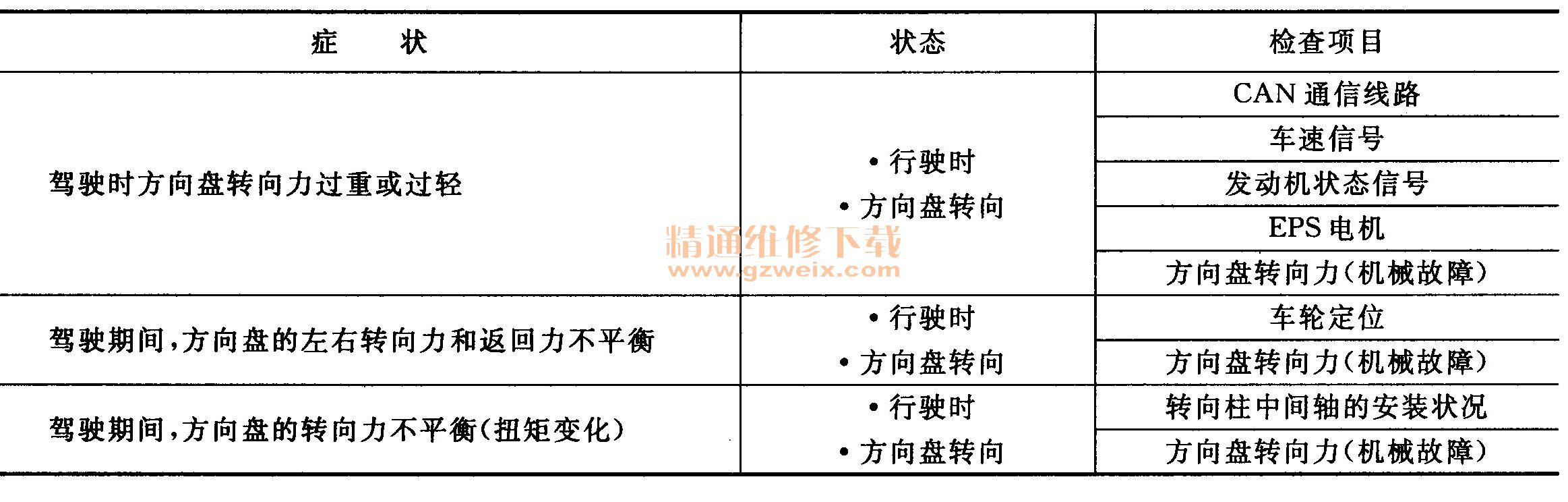

电控助力转向系统（EPS）症状故障如表9所示。
如果EPS警告灯点亮，进行自诊断。
六、电控助力转向系统（EPS）部件检查
EPS电机
①将点火开关转到“OFF”位置
②断开EPS控制单元线束接头。
③检查EPS控制单元线束接头（A）端子之间的电阻，如图9所示，应符合下表规定。
如果异常，更换转向柱总成。
