5.5空调系统控制单元J255的操作和显示单元E87的拆装
    帕萨特B5系列轿车空调系统控制单元J255的操作和显示单元E87的拆卸和安装方法如图12～14所示。

    1．自动空调操作与显示单元E87的功能

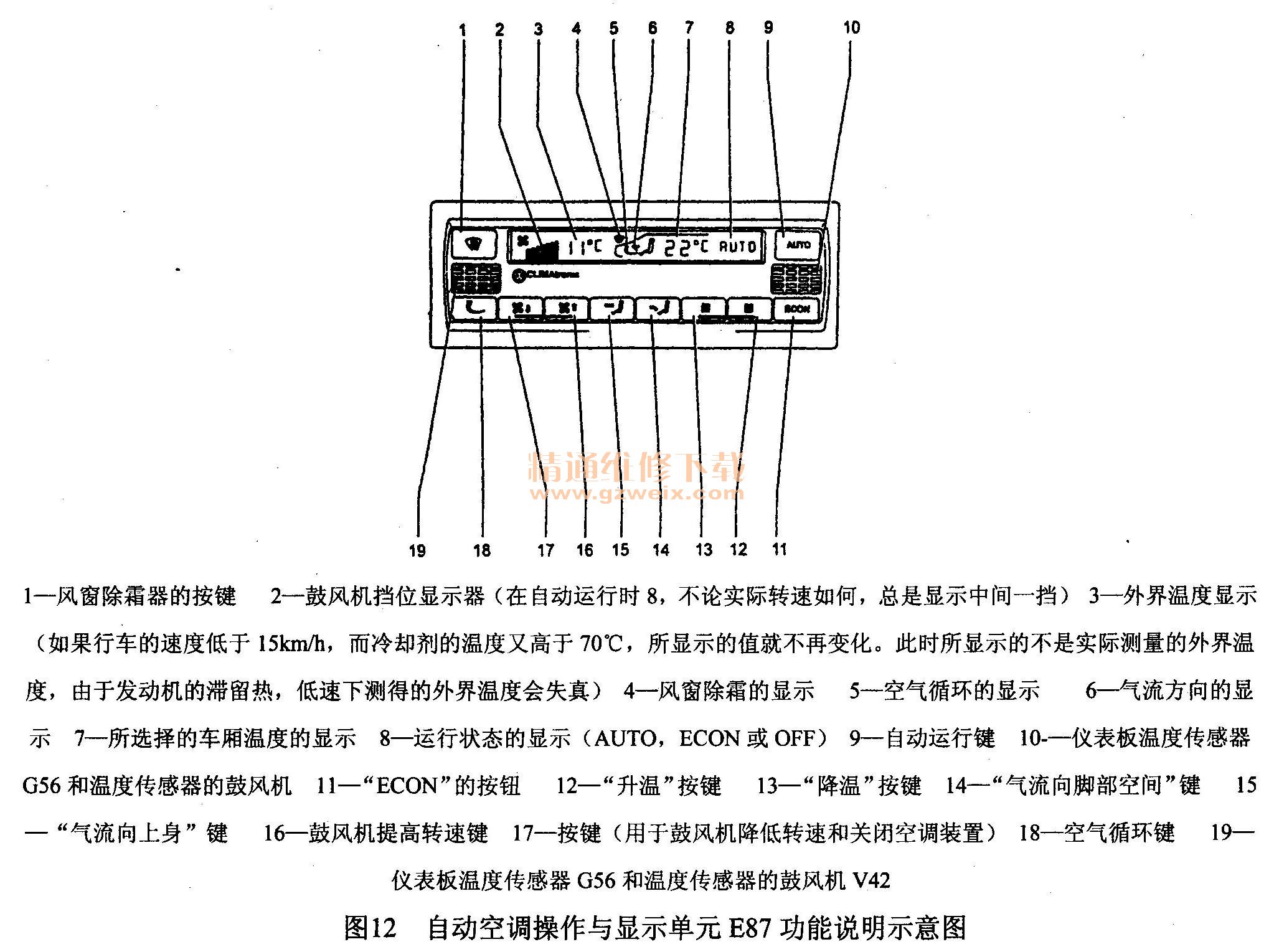

    帕萨特B5系列轿车空调系统中的自动空调操作单元E87的功能如图12所示。

    2．带有控制单元J255的操作和显示单元E87的拆卸

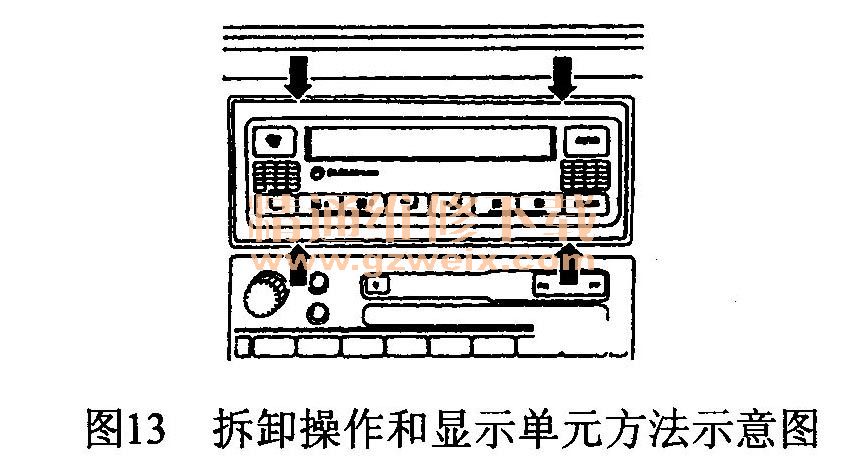

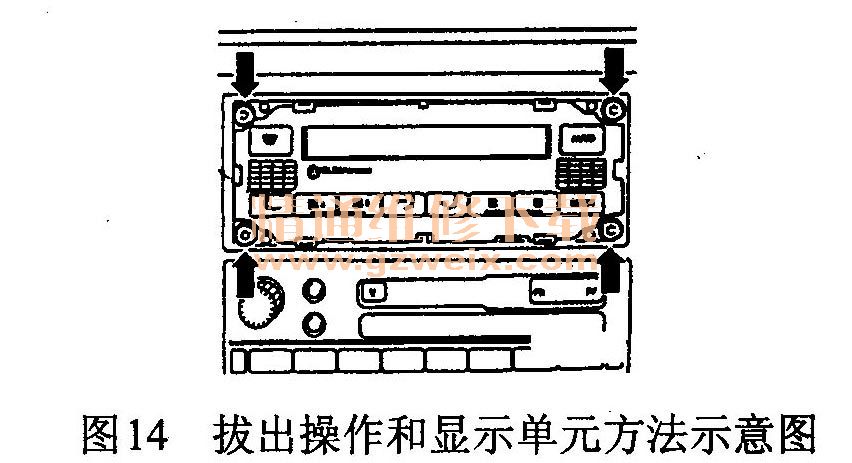

    将操作和显示单元用螺丝刀及垫块撬出来。如图13所示，从面板上拧出箭头所指的螺栓，将操作和显示单元连同控制单元向前拔。去除插接件的保险并将其拔下，将操作和显示单元拔出来，如图14所示。


    3．带有控制单元J255的操作和显示单元E87的安装
    安装带有控制单元J255的操作和显示单元E87，是拆卸带有控制单元J255的操作和显示单元E87的相反过程。

    5.6空调系统控制单元J126新鲜空气鼓风机V2的拆装
    帕萨特B5系统轿车空调系统控制单元J126新鲜空气鼓风机V2的拆卸与安装示意图如图15所示。

    1．拆卸副驾驶员侧杂物盒的方法

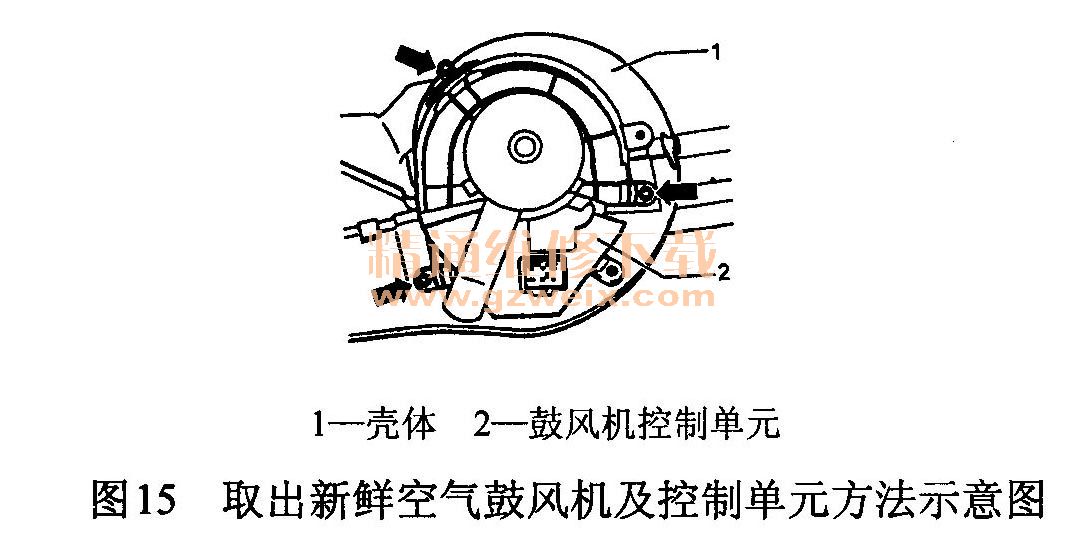

    ①如图15所示，拧出紧固螺栓（箭头），将新鲜空气鼓风机连同鼓风机控制单元2从壳体1中取出。
    ②将鼓风机控制单元J126从新空气鼓风机V2上取下来。如图16所示，拧出图中箭头所示紧固螺栓。

    ③如图17所示，抓紧控制单元3并向前取出，方向如箭头B所示，拔下插接件1。

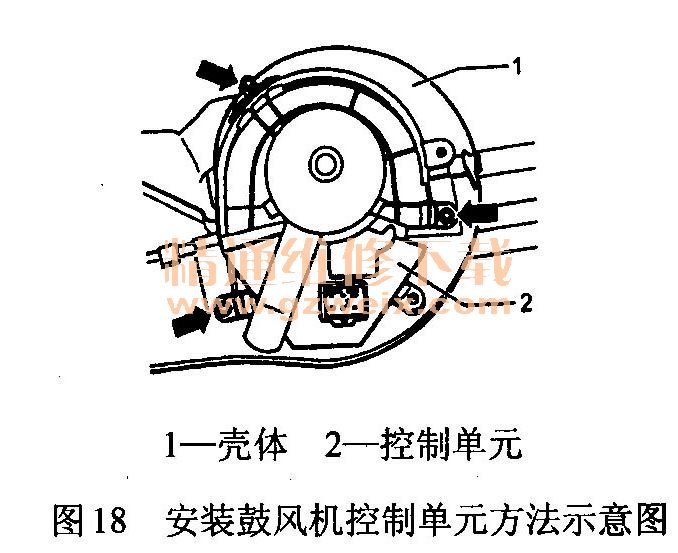

    ④如图18所示，将新鲜空气鼓风机连同鼓风机控制单元2放到壳体1中并将螺栓拧紧（箭头所指）。

    2．鼓风机控制单元J126的安装
    在安装鼓风机控制单元J126时，通常应注意以下两个方面的问题：
    ①为了保持新鲜空气鼓风机叶轮2与壳体4之间有一定空隙，沿图7-17中箭头A的方向，将两个零件小心地拉开。
    ②将控制单元3放到壳体4中并将螺栓拧紧。
