5.20空调系统新鲜空气与循环空气活门伺服电动机V154的拆装
    帕萨特B5系列轿车空调系统新鲜空气与循环空气活门伺服电动机V154的拆卸和安装方法如图50所示。

    1．新鲜空气与循环空气活门伺服电动机V154的拆卸
    ①把副驾驶员侧的杂物盒拆下来。用副驾驶员侧位于蒸发器壳体和分配器箱后面的一面镜子进行观察。
    ②旋出箭头（图50）所示的紧固螺钉（TORX T 15）。取出新鲜空气与循环空气活门的杠杆。拔出插接，向下拉出伺服电动机。
    2．新鲜空气、循环空气活门伺服电机V154的安装
    安装时根据伺服电动机的位置，用手动的方式使新鲜空气、循环空气活门的杠杆到位。

    5.21空调系统附加电阻器N24的检查

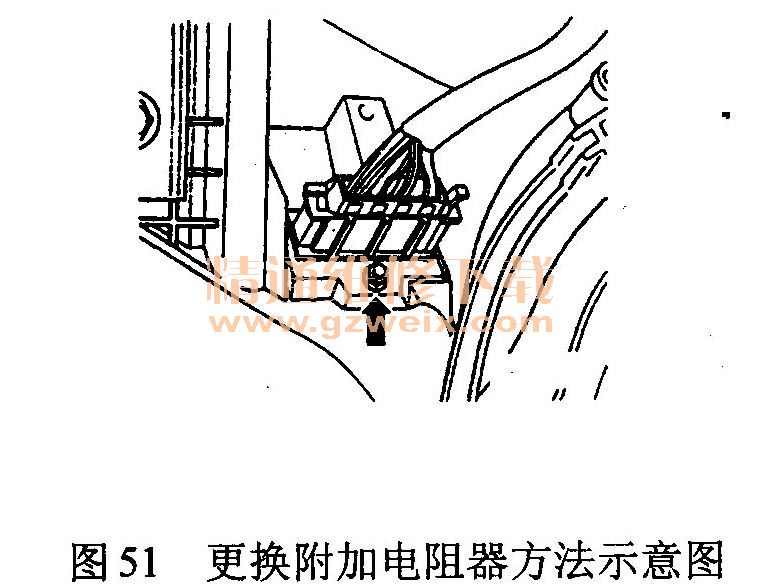

    帕萨特B5系列轿车空调系统更换附加电阻器N24的方法如图51所示。拆卸副驾驶员侧杂物盒，拔出插接器，并将箭头所指螺栓拧出。附加电阻器1和空气通道之间的接触面在安装前用AMV 176 000 05进行密封。

    5.22空调系统新鲜空气鼓风机V2的拆装

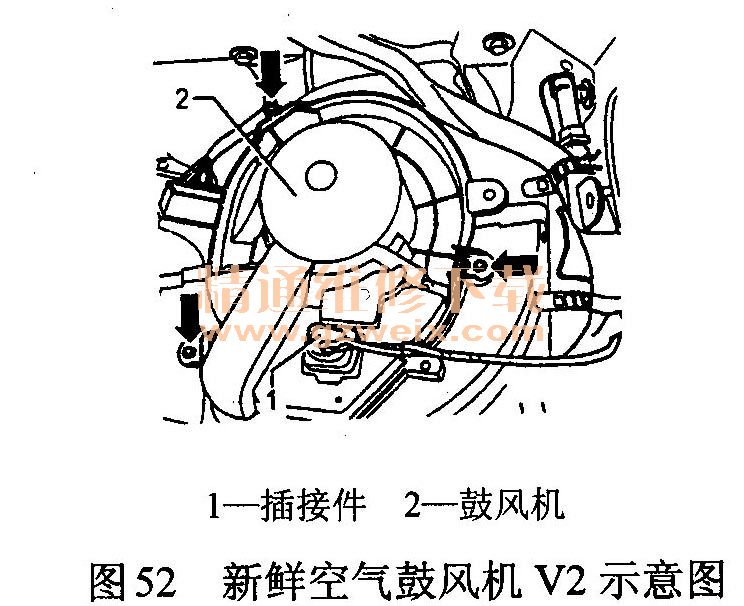

    帕萨特B5系列轿车空调系统新鲜空气鼓风机V2的拆卸和安装如图52所示。具体方法如下。

    1．新鲜空气鼓风机V2的拆卸
    拆卸副驾驶员侧的杂物盒，拔下插接件1，拧出箭头所指的3个螺栓，并向下拔出新鲜空气鼓风机2。
     2．紧固螺钉在仪表板横梁和左边梁上的安装

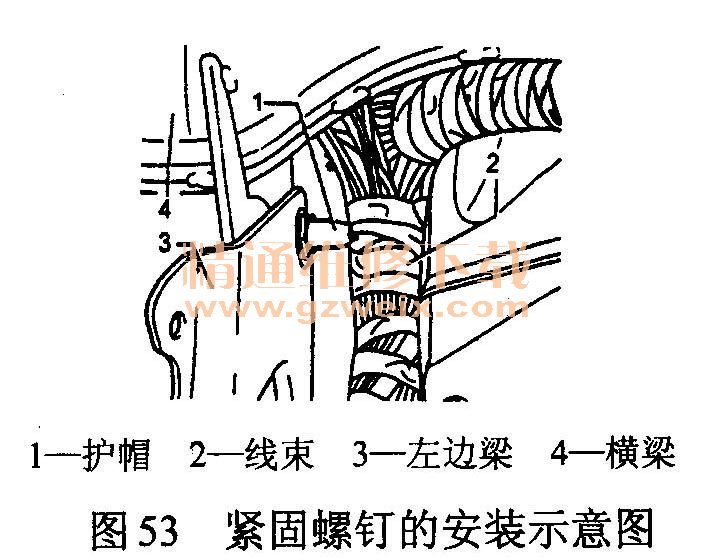

    帕萨特B5系列轿车空调系统紧固螺钉在仪表板横梁和左边梁上的安装方法如图53所示，为防止仪表板上的线束2受到损伤，必须注意在仪表板横梁4的上部紧固螺栓及左边梁3上，必须装上护帽1。

   5.23空调系统水漏斗的拆装

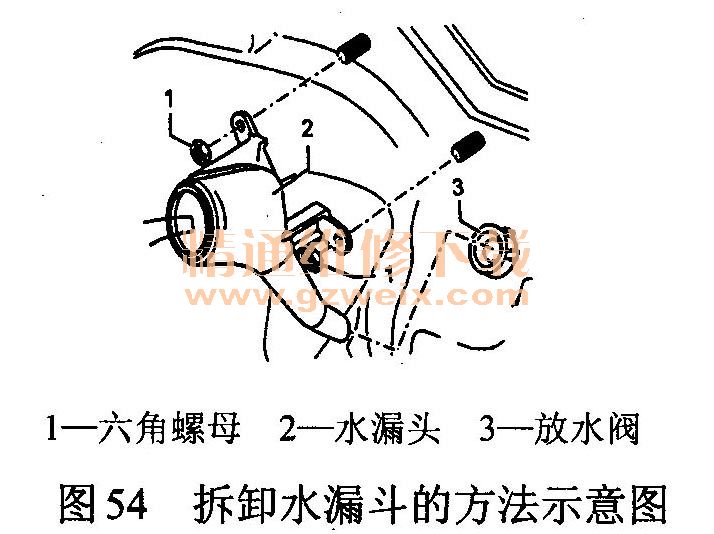

    帕萨特B5系列轿车空调系统水漏斗的拆卸和安装方法如图54所示。具体方法如下：

    1．水漏斗的拆卸
    ①拆下仪表板，把仪表板横梁从横壁上松开。为了使于进行其他的工作，必须在其他安装工的帮助下将蒸发器的壳体和分配器箱抬下。
    ②如图54所示，拧下六角螺母1 （2.5N·m），从横壁上取下水漏斗2。
    2．水漏斗的安装
    在安装时请注意，放水阀3上的密封唇（须涂油），能将水漏斗2上的出口外圈完全包封住。

    5.24空调装置按压开关的检查
    帕萨特B5系列轿车空调系统空调装置按压开关的检查方法如图55所示。具体方法如下。
    ①将按压开关拆下来时，可以不把制冷剂从制冷剂循环中抽吸出来，目视检查O形密封圈（10.8mm X 1.8mm）应处在槽中。
    ②如图55所示，在插座中1和2之间的开关件中，当制冷剂循环压力太高时或者当制冷剂循环的充液量不足时，它可使电磁离合器N25关闭；3和4之间的开关件，在制冷剂循环中压力升高时使得制冷剂风扇V7进入高一挡的运转挡位（通过制冷剂风扇的控制单元J293 ）。

    ③在汽车发动机运转时，1和2短暂的环形桥接，电磁离合器如果接入工作，那么制冷剂循环中是空的。

    5.25空调压缩机支架的拆装
    帕萨特B5系列轿车空调系统空调压缩机支架的拆卸和安装方法如下。
    1．空调压缩机支架的拆卸
    ①拆装空调压缩机支架时不必打开制冷剂循环，就可拆卸和安装压缩机支架及其所属的零部件。
    ②卸下三角皮带，将紧固螺栓拧出来，从支架上取下压缩机，并用适当的办法把它固定在车身上（例如用电焊丝）。从汽缸体上拧下压缩机支架。
    ③向前拉锁载体。在拆下三角皮带之前，须做好运转方向的记号，以便于安装。松开空调压缩机三角齿形皮带张紧轮，卸下三角齿形皮带固定螺钉。
    2．空调压缩机支架的安装
    ①套上空调压缩机的三角皮带。
    ②套上扭力板手V A.G 1331 （5-50N·m），用25N·m的力矩将皮带张紧轮紧固，将两个固定螺钉用20N·m拧紧。

    5.26空调压缩机张紧轮的拆装
    帕萨特B5系列轿车空调系统空调压缩机张紧轮的拆卸和安装方法如图56～图57所示。
