5 帕萨特B5系列轿车全自动空调系统主要元器件及零部件的拆装与检查
    上海帕萨特B5系列轿车空调系统的元器件或零部件较多，下面介绍的是其主要元器件或零部件的检查方法。

    5.1 空调系统脚部空间出风温度传感器G192的拆装

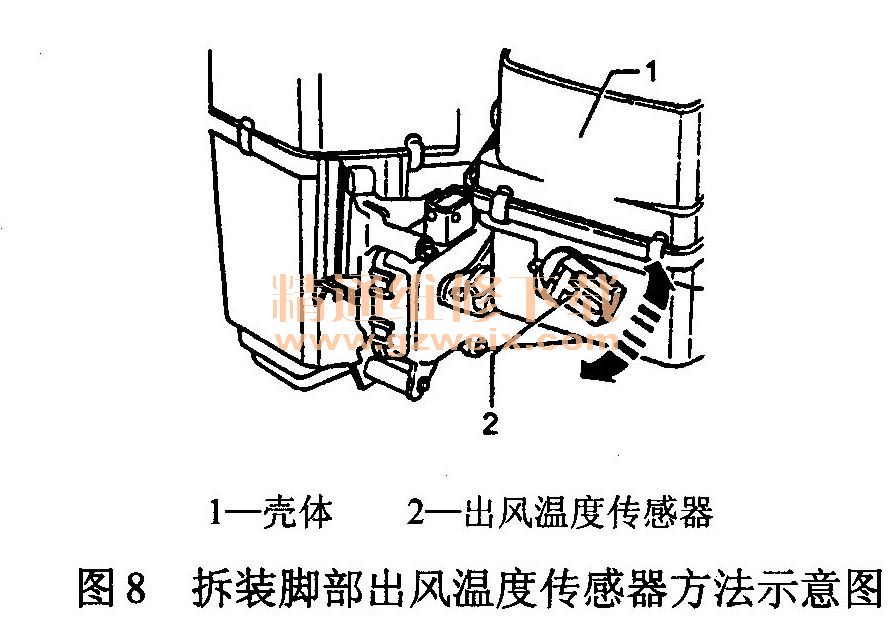

    帕萨特B5系列轿车空调系统的脚部空间出风温度传感器G192的拆卸和安装示意图如图8所示。

    脚部空间出风温度传感器G192的拆卸
    （1）拆卸帕萨特B5系列轿车空调系统驾驶员侧杂物箱，拔去脚部空间出风温度传感器G192的插头。
    （2）将脚部空间出风温度传感器2扭转90°后从壳体1中拔出来。
    2．脚部空间出风温度传感器G192的安装
    在安装帕萨特B5系统轿车空调系统脚部空间出风温度传感器G192时，应在橡胶密封圈上涂机油。

    5.2空调系统杂物箱冷却出风口的拆装

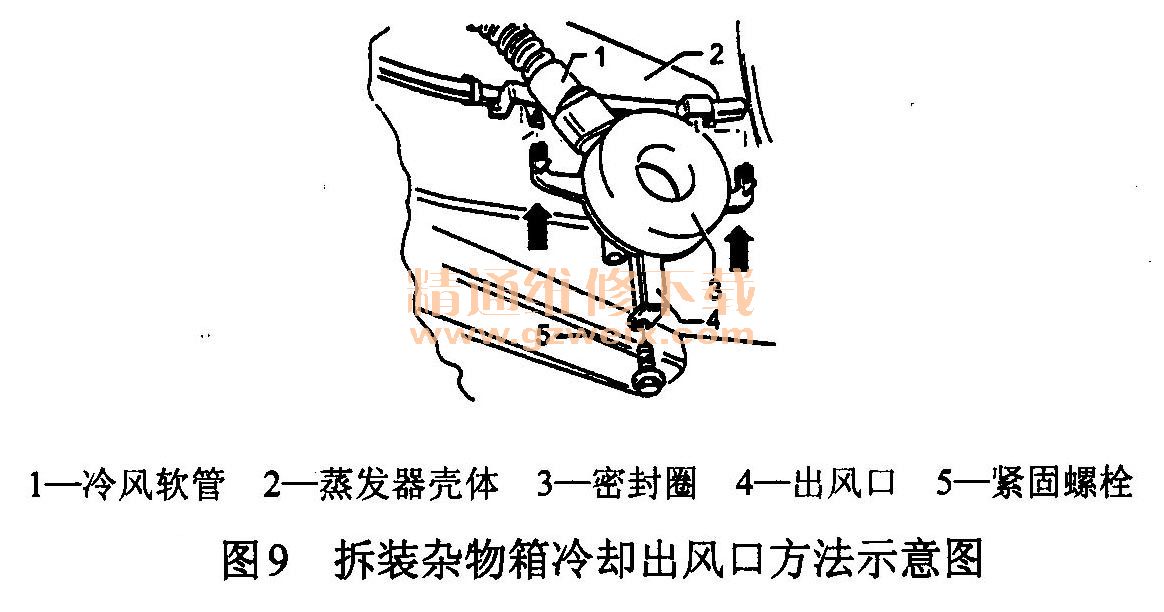

    帕萨特B5系统轿车空调系统的杂物箱冷却出风口的拆卸和安装示意图如图9所示。

1．杂物箱冷却出风口的拆卸
    卸去副驾驶员侧杂物盒，拧出紧固螺栓5。将出风口4从分配器箱和蒸发器壳体2的导向夹板中拔出来，拔掉冷风软管1。
2．杂物箱冷却出风口的安装
    密封圈3如果损伤就需要更换。在安装时应注意让定位钩进入分配器箱和蒸发器壳体上的导向夹板中（图中箭头所示）。

    5.3空调系统中央出风口温度传感器G191的拆装
    帕萨特B5系列轿车空调系统的中央出风口温度传感器G191的拆卸如图10所示。

    1．中央出风口温度传感器G191的拆卸
    拆卸收音机，拆卸控制单元J255，拆卸中央饰板。拔下中央出风口温度传感器G191上的插头2。将中央出风口温度传感器1旋转90°（见箭头），并从壳体3中拔出。
    2．中央出风口温度传感器G191的安装
    安装中央出风口温度传感器G191，是拆卸中央出风口温度传感器G191的相反的过程。

    5.4空调系统阳光入射光电传感器G107的检查
    帕萨特B5空调系统的阳光入射光电传感器G107的拆卸如图11所示，用螺丝刀从侧面将阳光入射传感器1中撬出来。就可以进行检查了。
