6 帕萨特B5系列轿车空调系统暖风装置主要元器件及零部件的拆装检查
    在所有电气设备进行修理工作之前，先调取收音机的防盗密码，然后将蓄电池的接地线断开。在重新接上蓄电池的时候要对汽车的设备（收音机、时针、电动摇窗机）进行检验。
    6.1空调系统暖风装置的结构特点

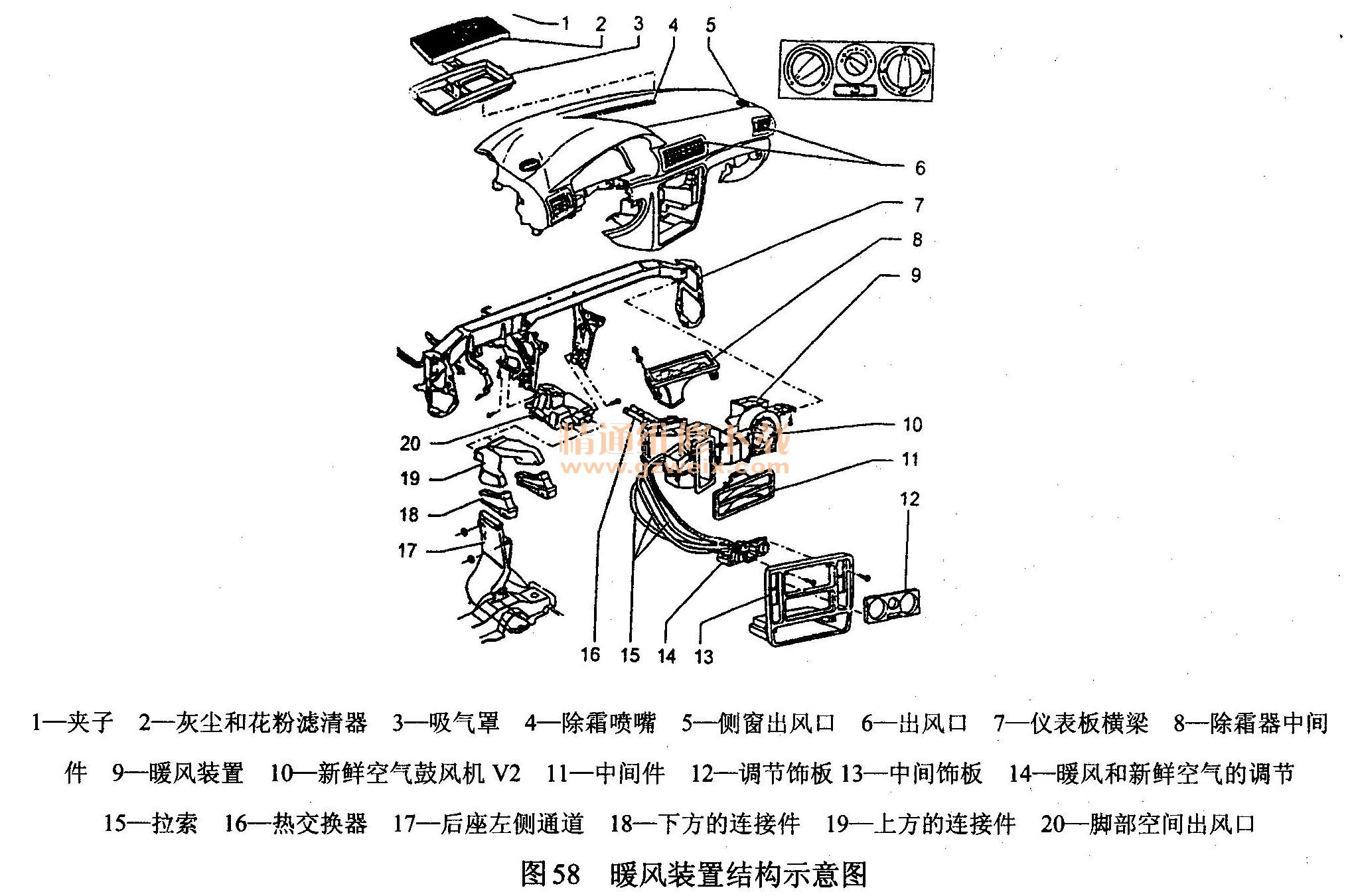

    帕萨特B5系列轿车空调暖风装置的结构示意图如图58所示。

    6.2空调系统新鲜空气鼓风机V2的拆装
    帕萨特B5系列轿车空调系统暖风装置新鲜空气鼓风机的拆卸与安装方法如图59所示。先拆卸副驾驶员侧的杂物盒，然后拆下鼓风机。安装方法是拆卸的相反过程。

    6.3空调系统暖风和新鲜空气调节装置的拆装
    帕萨特B5系列轿车空调系统暖风和新鲜空气调节装置的拆卸与安装方法如图60所示。拆掉暖风调节饰板3；卸下中间饰板2；将调节装置1连同拉索从仪表板上拔出来。安装与拆卸过程相反。

    6.4空调系统出风口的拆卸
    帕萨特B5系列轿车空调系统出风口的拆卸方法如图61～图67所示。
    1．对侧窗边出风口的拆卸

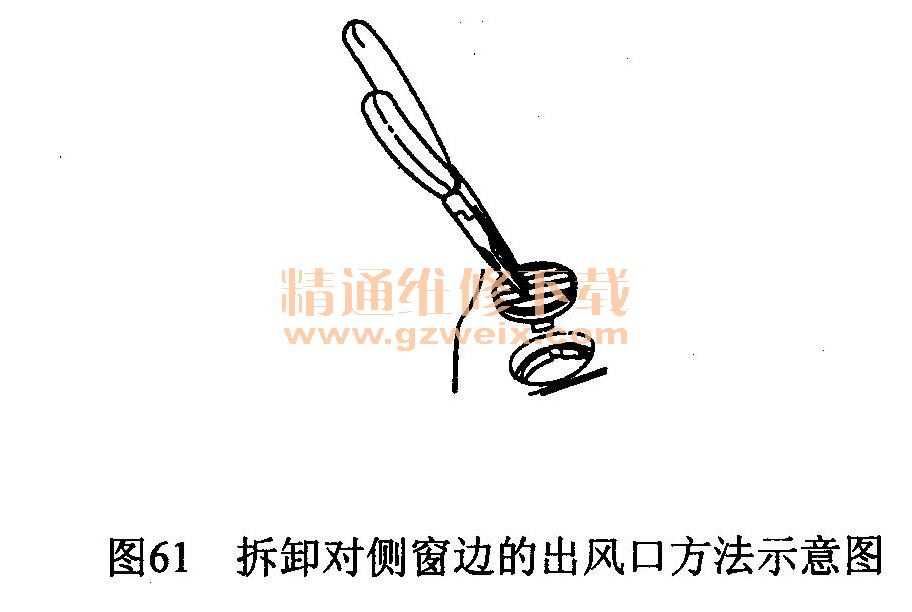

    拆卸对侧窗边出风口如图61所示，可用钳子拔出侧窗边的出风口。

    2.驾驶员侧和副驾驶员侧出风口的拆卸

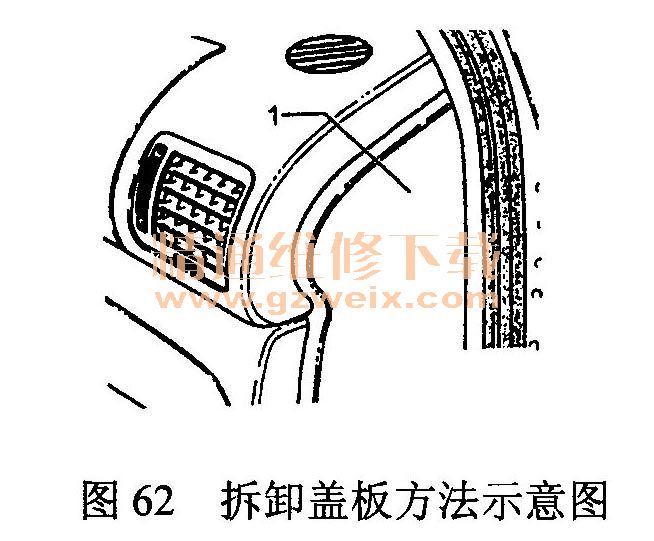

    ①拆卸驾驶员侧和副驾驶员侧的出风口方法是一样的，只是换了一个侧面。仪表板侧面的盖板1用适当的螺丝刀撬开来后取出，如图62所示。

    ②如图63所示，将一把适用的“一字”形螺丝刀，交替通过侧面的孔A和B插入出风口与密封件之间，用螺丝刀交替沿C的方向向外撬出水平出风口2。

    ③如图64所示，在沿着C的方向取出出风口2时，分开背面的插接器3。

    3．中央出风口的拆卸

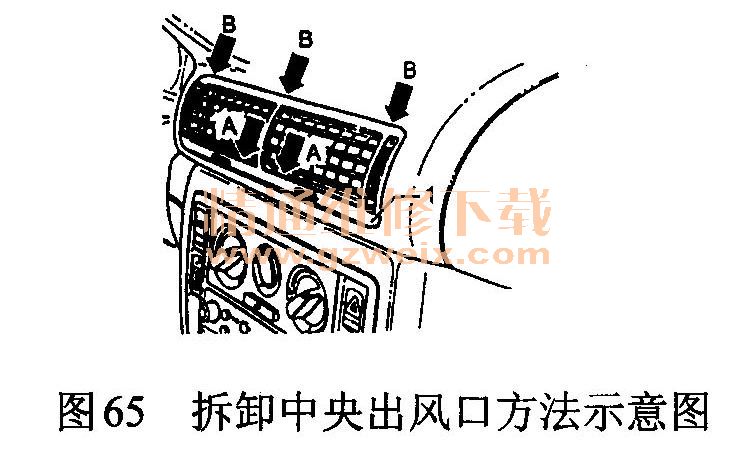

    ①如图65所示，双手的手指放到最下面的横条A上，用力往下压中央出风口1，使定位钩B从其固定位上脱开。

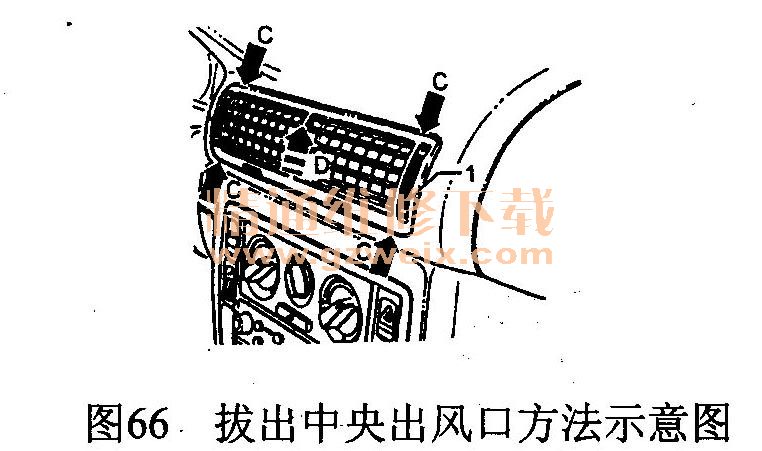

    ②如图66所示，中央出风口1被从仪表板上拔出一点后，两手就抓在C点上。沿着D的方向压中央出风口，使下方的定位钩脱开，然后将出风口稍拔出一点。

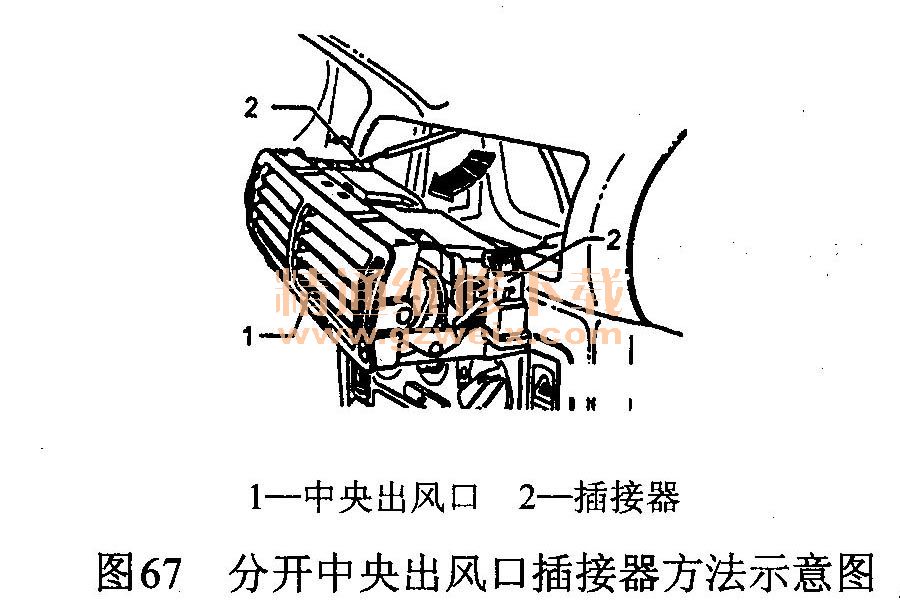

    ③如图67所示，在沿箭头方向取出出风口之前，先将背面中央出风口的插接器分开。

    6.5空调系统中央活门杠杆的安装和调节

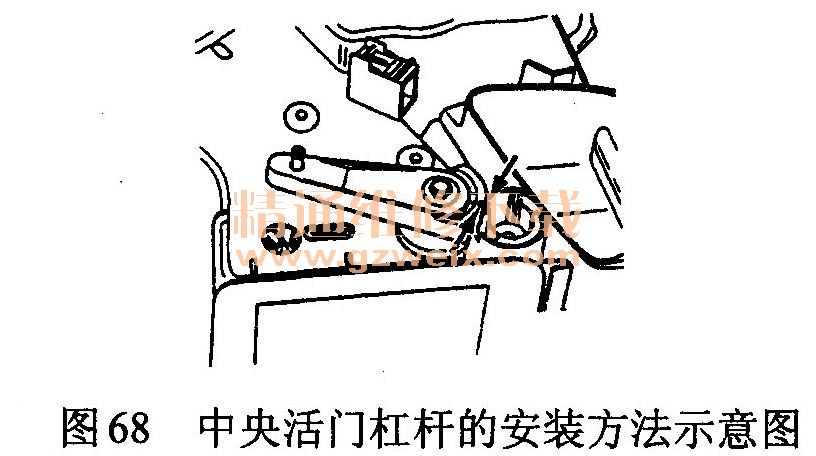

    中央活门杠杆的安装和调节如图68所示，中央活门小齿轮上有一个调整记号，在安装杠杆时注意让杠杆的调整记号与小齿轮上的调整记号对在一起（图中箭头所示）。

    6.6空调系统暖风装置的正确装配

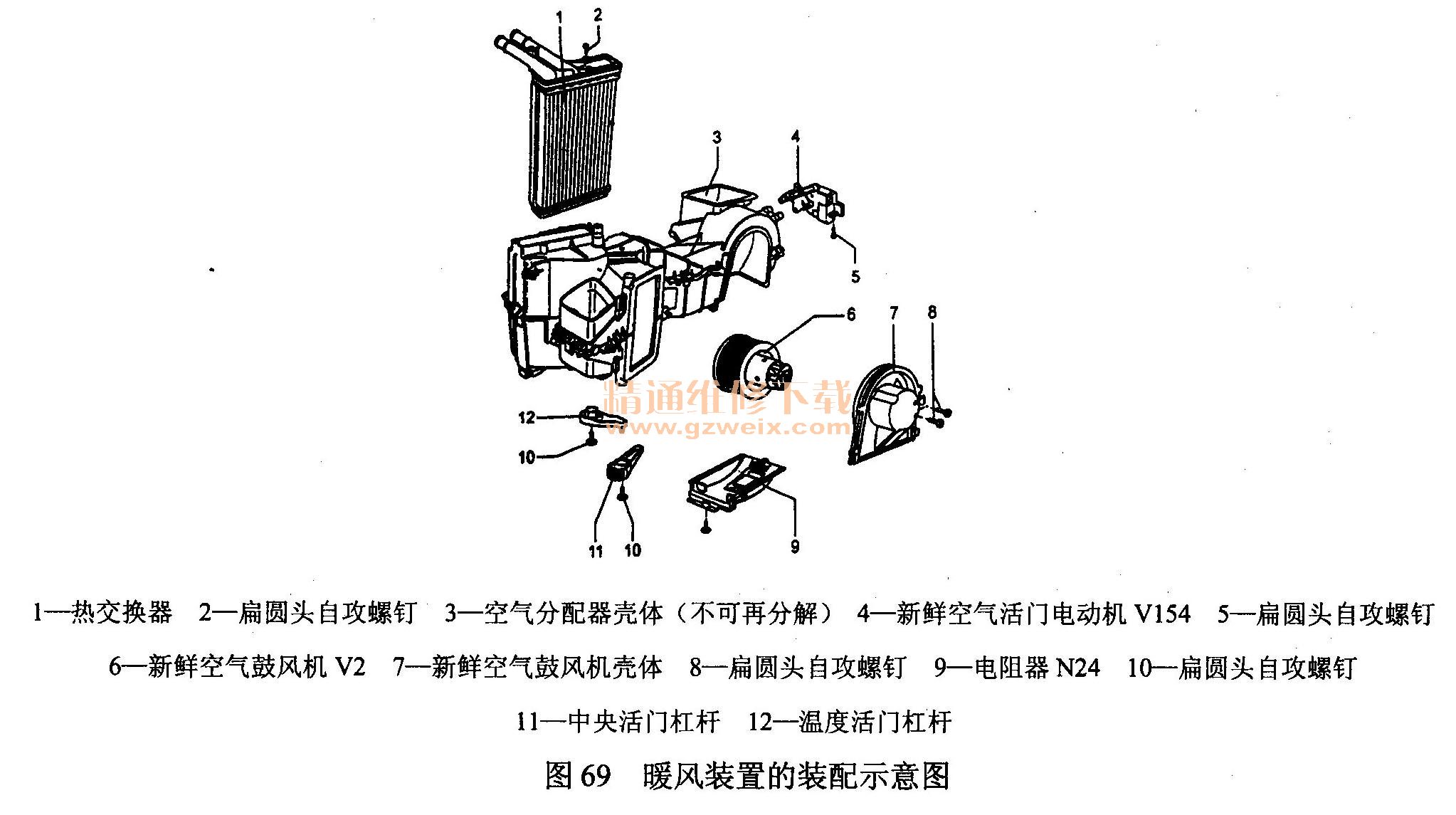

    帕萨特B5系列轿车空调系统暖风装置的正确拆卸和装配方法如图69所示。
