3 帕萨特B5系列轿车空调系统故障的维修指导
    帕萨特B5系列轿车全自动空调为了能在某一部件失灵时或电路断开时很快地找出损坏的原因，控制单元上装有故障存储器，用故障阅读VA.G1551便可检读出来。

    3.1空调系统电子控制单元故障存储器的功能
    如果在受监控的传感器或部件上出现故障，它就会存储到故障存储器中。如果所存储的某部件故障对自动空调产生了持久的影响，在点火后大约闪光15s。在运转的情况下，无论出现什么故障，控制单元都可维持其在应急状态下运行。
    在查找故障原因时，须打开自诊断系统，并用故障阅读器VA.G1551检读存储故障的信息。故障的情况通过查询故障表，找出可能的故障原因，以便对症下药，采取适当的修理措施，排除故障。
    空调器的有些部件故障及其功能并不能进行自诊断，如温度传感器的鼓风机。在查询故障存储器之后仍未发现任何故障代码而故障现象依然存在，那么应根据故障现象继续进行其他检测。
    自诊断系统可以实现的主要功能说明如表1所列。

    3.2全自动空调系统故障的判断方法
    帕萨特B5系列轿车全自动空调系统在仪表板上，按键“AUTO” （“自动调节”），一切原有的与自动调节工况不符的调定参数全部返回。在ECON工况，仅压缩机被关闭，暖风和通风仍保持由电子控制。在熄火之前被自动调节所擦去的，所选择的功能可持久存储。只有“循环空气工况”将在熄火20 min后被擦去。在点火开关接通之后，如果所有的标志在自动空调操作与显示单元E87的显示区中闪烁，就说明该装置中存在故障。在此情况下，先查询故障代码并排除故障。

    3.3全自动空调系统故障诊断的必备条件
    在对帕萨特B5系列轿车全自动空调自诊断系统进行故障测试和诊断时，通常要保证：
    ①所有的熔断丝全部正常；
    ②蓄电池的电压至少达到9V，蓄电池的负极连接牢靠。

    3.4全自动空调自诊断系统故障代码的组成与说明
    帕萨特B5系列轿车全自动空调器的故障代码以5位数字组合而成。如果故障是偶然出现，在显示时这种故障就被标为“偶然出现的故障”（“SP”）。排除故障后，要先清除故障代码，并重新进行故障查询。如果查不出故障，那么就运用“最终控制诊断03”或“读取测量数据块08”两种功能。如果未发现故障，显示器却在闪光，就须实施“控制单元编码07”和“初始设置04”两种功能。在某些情况下，要根据故障现象撇开自诊断查找其他可能的故障。

    3.5全自动空调自诊断技术信息与功能代码之间的对应关系

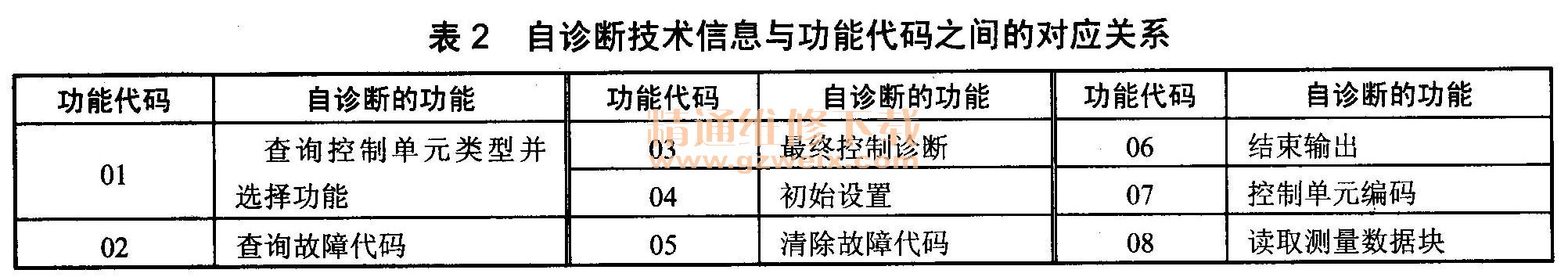

    帕萨特B5系列轿车全自动空调控制系统采用大众公司规定设备VA.G1552/1551故障诊断仪时，VA.G1552/1551故障诊断仪上诊断技术信息与功能代码之间的对应关系如表2所列，供参考。

    3.6全自动空调系统自诊断仪表的连接与功能选择
    对帕萨特B5系列轿车全自动空调控制系统进行自诊断时，既可以采用大众公司的VA.G1552故障诊断仪，也可以采用大众公司的VA.G1551故障阅读器。
    1．自诊断仪表的连接
    ①连接故障阅读器VA.G1551，用电线VA.G1551/3在点火开关断开的情况下接到诊断插座上，取下副仪表板上诊断插座的盖板；
    ②用电线VA.G1551/3连接故障阅读器。故障阅读器VA.G1551的屏幕上应有如下的显示，此时，“1-快速数据传输”与“2-闪光码输出交替”两部分会交替显示：
V．A．G自诊断
1-快速数据传输
2-闪光码输出
    如果显示器上没有显示，检查故障阅读器VA.G1551的电源。VA.G1551的使用可参考其操作说明。
    2．功能选择的操作与显示
①打开点火开关，按键1，进入“快速数据传输”的运行状态。屏幕上应有如下的显示：
快速数据传输Q
08-空调暖风电子
②用Q键确认输入，输入地址码08后，屏幕应有如下的显示：
快速数据传输
试验员发送地址码08
③当输入地址码08以后，屏幕应会有如下的显示：
请稍等
④之后显示的将是控制单元的识别号。例如：
3B1  907 044A  Climatronic   SXX
编码02000WSC xxxxx

    上述显示内容说明如下：
    ．3B1  907  044A表示汽车为左置转向盘，带有蓝色显示器；左置转向盘，带有绿色显示器则为1J1  907  044A.
    ．Climatronic表示系统名称。
    ．SXX表示软件版本。
    ．编码：无编码00000-显示器闪光；上海帕萨特B5的编码为02000。
    ．WSC表示维修站编码。
    ⑤如果在显示器上的出现下面所列的故障中的某一个，就应通过HELP键让其打印出故障的原因。
快速数据传输帮助
控制单元不回答
    ．如果显示以下信息，则点火开关必须打开。
快速数据传输 帮助
Plus后空调线路并不接通
．在程序开始启动和进行的过程中出现了故障（外部原因）
快速数据传输   →
控制单元不发出任何信号
    ．检查诊断电线、电源线及接地线。
快速数据传输   →
故障在联络结构中
    ⑥排除可能的故障原因之后重新输入“空调暖风电子装置”输入地址码08，并用Q键确认。在输入地址码08后，屏幕应有如下的显示：
快速数据传输
试验员发出地址码08
显示的将是控制单元的识别号，例如：
3B1 907 044A 自动空调 SXX
编码02000    WSC XXXXX

⑦按“→”键，屏幕应有如下的显示（功能选择，例如02-查询故障代码）：
快速数据传输   帮助
选择功能xx
