2 帕萨特B5系列轿车空调系统电路与数据资料
    帕萨特B5系列轿车是上海大众引进德国大众公司技术生产的高档豪华轿车，B5是帕萨特系列轿车的基本型，下面提供的就是这种基本型轿车空调系统的电路图。

    2.1空调新鲜空气鼓风机／空调开关／环境温度开关／空气循环控制阀电路

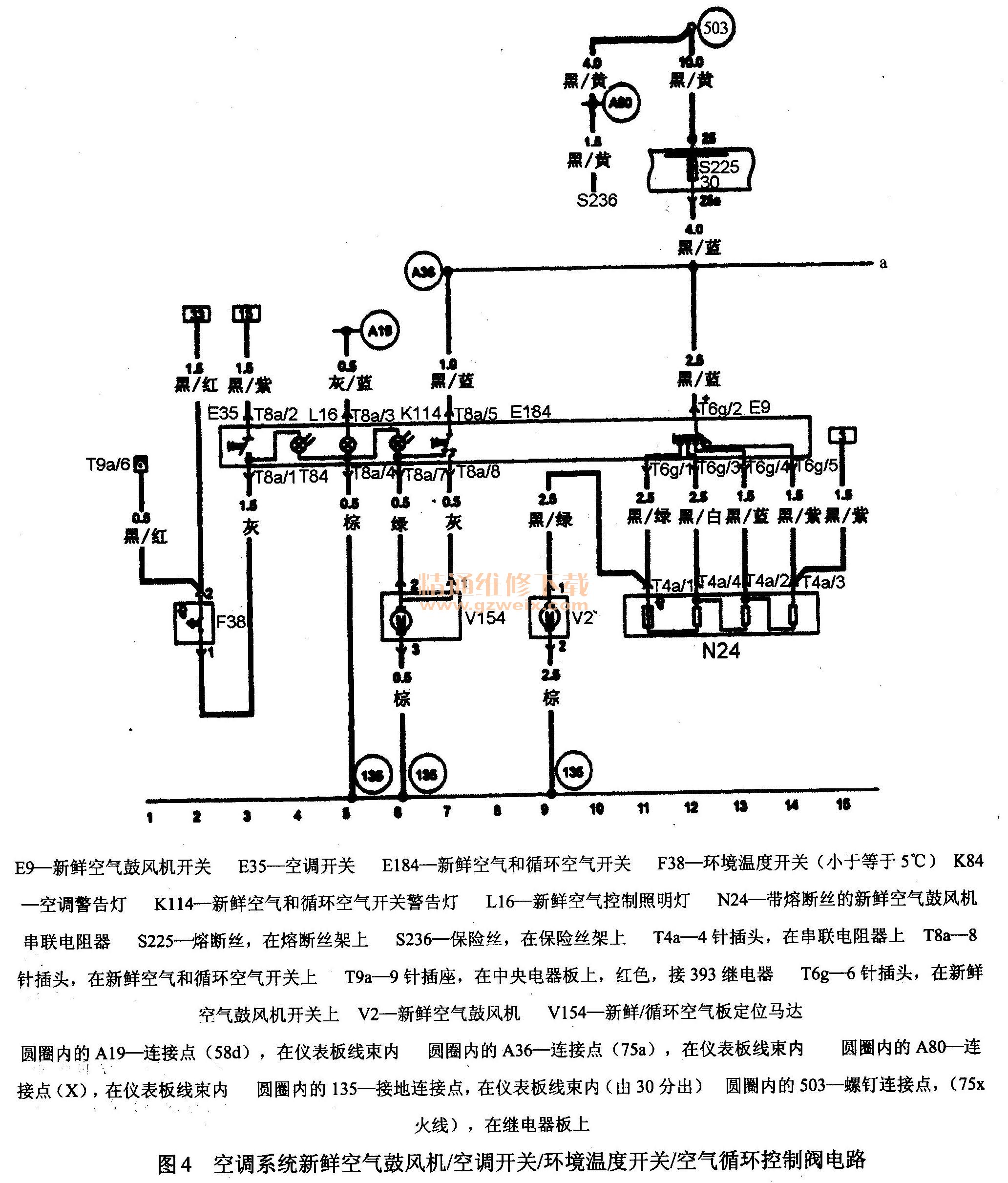

    帕萨特B5系列轿车空调系统新鲜空气鼓风机／空调开关／环境温度开关／空气循环控制阀电路如图4所示。

    2.2空调控制单元／空调电磁离合器／环境温度传感器电路

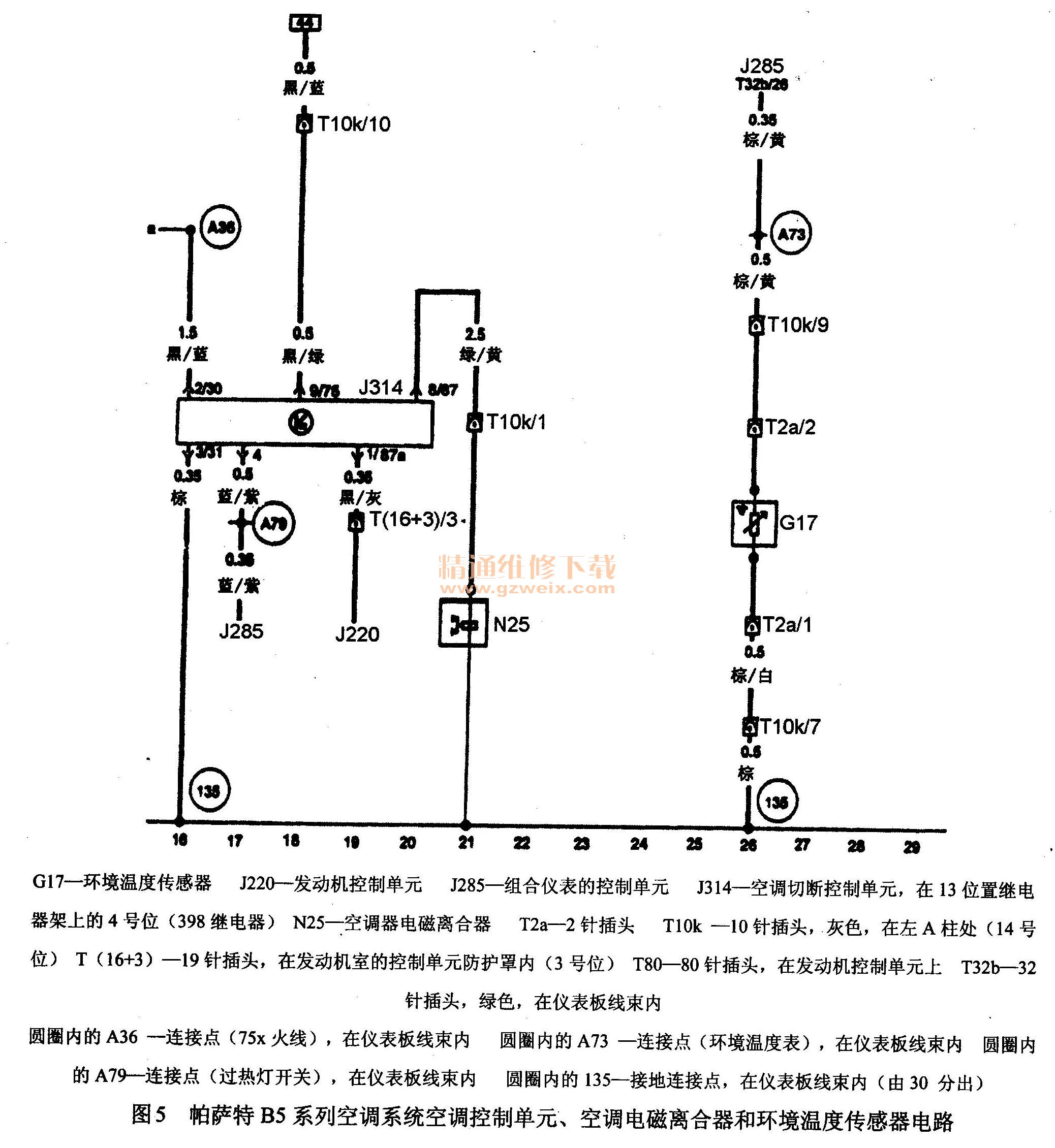

    帕萨特B5系列轿车空调系统空调控制单元／空调电磁离合器／环境温度传感器电路如图5所示。

    2.3空调系统锁止二极管／风扇继电器电路

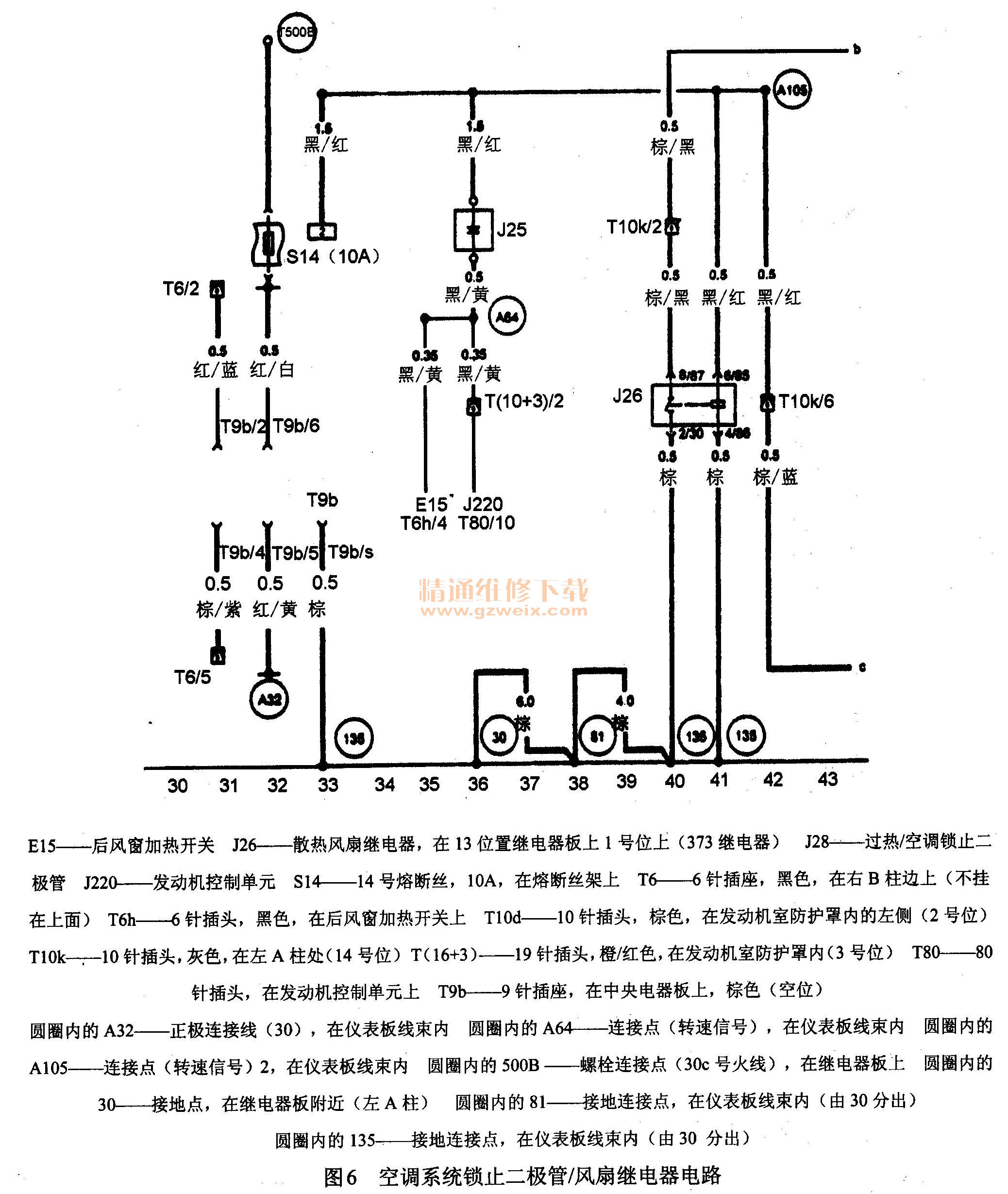

    帕萨特B5系列空调系统锁止二极管、风扇继电器电路如图6所示。

    2.4空调压力开关／风扇热敏开关／风扇继电器／风扇电路
    帕萨特B5系列轿车空调压力开关／风扇热敏开关／风扇继电器／风扇电路如图7所示。
