5.19空调系统暖风和调节装置的拆装
帕萨特B5系列轿车手动空调系统暖风和调节装置的拆卸与安装方法如图43～图49所示。
1．暖风和调节装置的拆卸
①如图43所示，将暖风的饰板及衬板用螺丝刀在箭头所指的定位处小心地撬起。

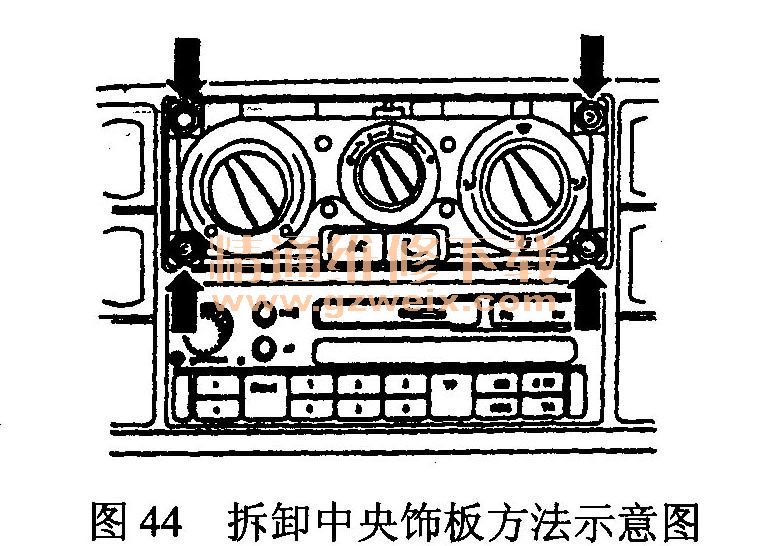

②如图44所示，旋出箭头所指的螺钉。

③卸下中央的饰板。
④将调节装置连同拉索从仪表板上拔出来。
⑤从调节装置上卸下拉索。
⑥拔出插接件。
    2.暖风和调节装置零配件的安装
    ①拉索护套的端部有颜色标记。在安装前应检查拉索，更换不灵活或受到损伤的拉索。所有的活门在旋转钮部件须听到接触止挡的声音。
    ②在拉索的端部绕圈，压到调节装置的杠杆上，如图45中箭头所示。

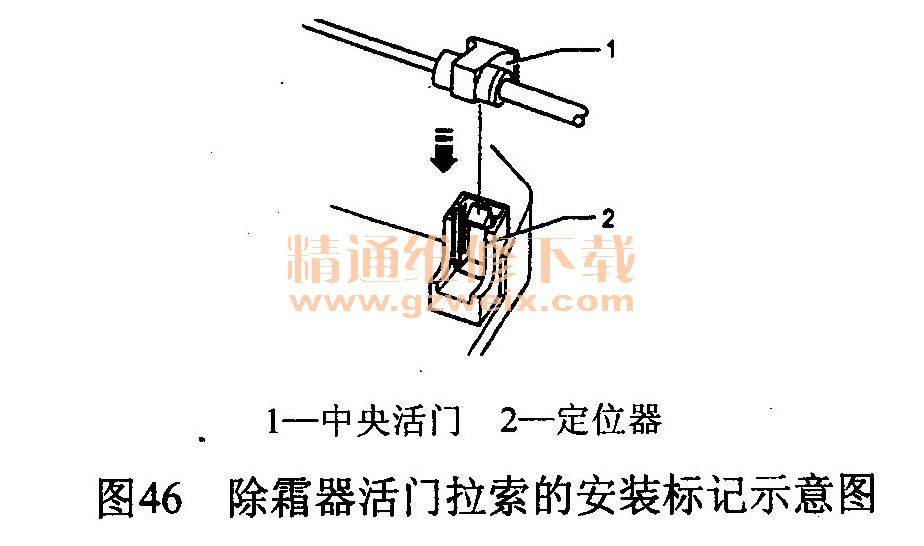

    ③如图46所示，将脚部空间除霜器活门拉索或者中央活门1的拉索压到定位器2上面，直到卡紧为止。脚部空间／除霜器活门拉索的标记为白色。中央活门拉索的标记为黑色。

    ④如图47所示，将温度活门拉索1装到定位器中，如箭头B所示。

    ⑤温度活门拉索1旋转，直到在空气分配器壳体2中卡住，如箭头A所示。温度活门拉索的标记为红色。
    3.暖风和调节装置的整体装配
    帕萨特B5系列轿车手动空调系统暖风和调节装置的整体拆卸与装配方法如图48所示。

    4．暖风和调节装置拉索的安装

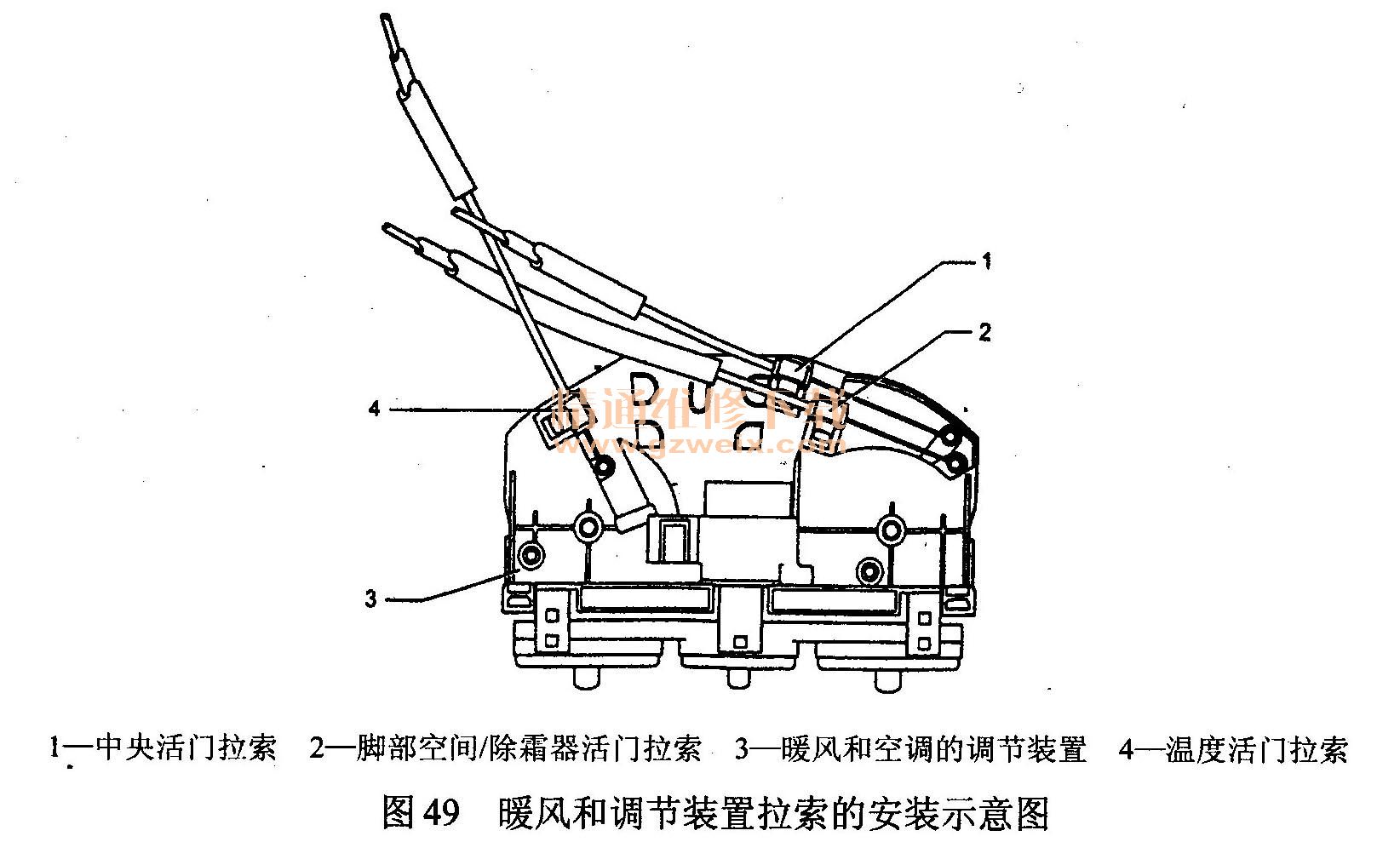

    帕萨特B5系列轿车手动空调系统暖风和调节装置拉索的安装如图49所示。中央活门拉索从空气分配器旋钮到中央活门。拉索护套固定器的标记为黑色，脚部空间／除霜活门拉索从空气分配器旋钮到脚部空间／除霜器活门，拉索护套固定器标记为白色。温度活门拉索从温度旋钮到温度活门，拉索护套固定器上的标记为红色。拆卸驾驶员侧杂物盒，撬出暖风和调节装置上的拉索。在进行安装时，首先把拉索固定的暖风和调节装置上。温度活门拉索从温度旋钮到温度活门在拉索护套固定器上的标记为红色。

    5．拉索安装和调整应注意的问题
    ①拉索先安装到卸下来的调节装置上，然后再把拉索固定到暖风装置上。
    ②拉索护套的端部有颜色标记。上海帕萨特B5脚部空间和除霜器拉索护套固定器为白色；中央活门拉索护套固定器为黑色；温度活门拉索护套固定器为红色。
    ③旋转旋钮时，所有的活门都必须能听出达到止挡位。
④在插入调节装置拉索芯线时，将线的端部箭头对着调节杠杆压入。
