4 帕萨特B5系列轿车空调控制系统自诊断的故障代码
如采用故障自诊断仪发现一个故障以后，则按以下步骤来对故障进行处理：
·在自诊断系统故障代码表中查出故障可能产生的原因或部位。
·根据查出故障可能产生的原因或部位，对故障进行排除。
·清除故障代码（功能05）。
·查询故障代码（功能02）步骤处理。确认再无故障代码以后，修理工作结束。

    4.1空调系统故障代码及其可能的原因与故障排除

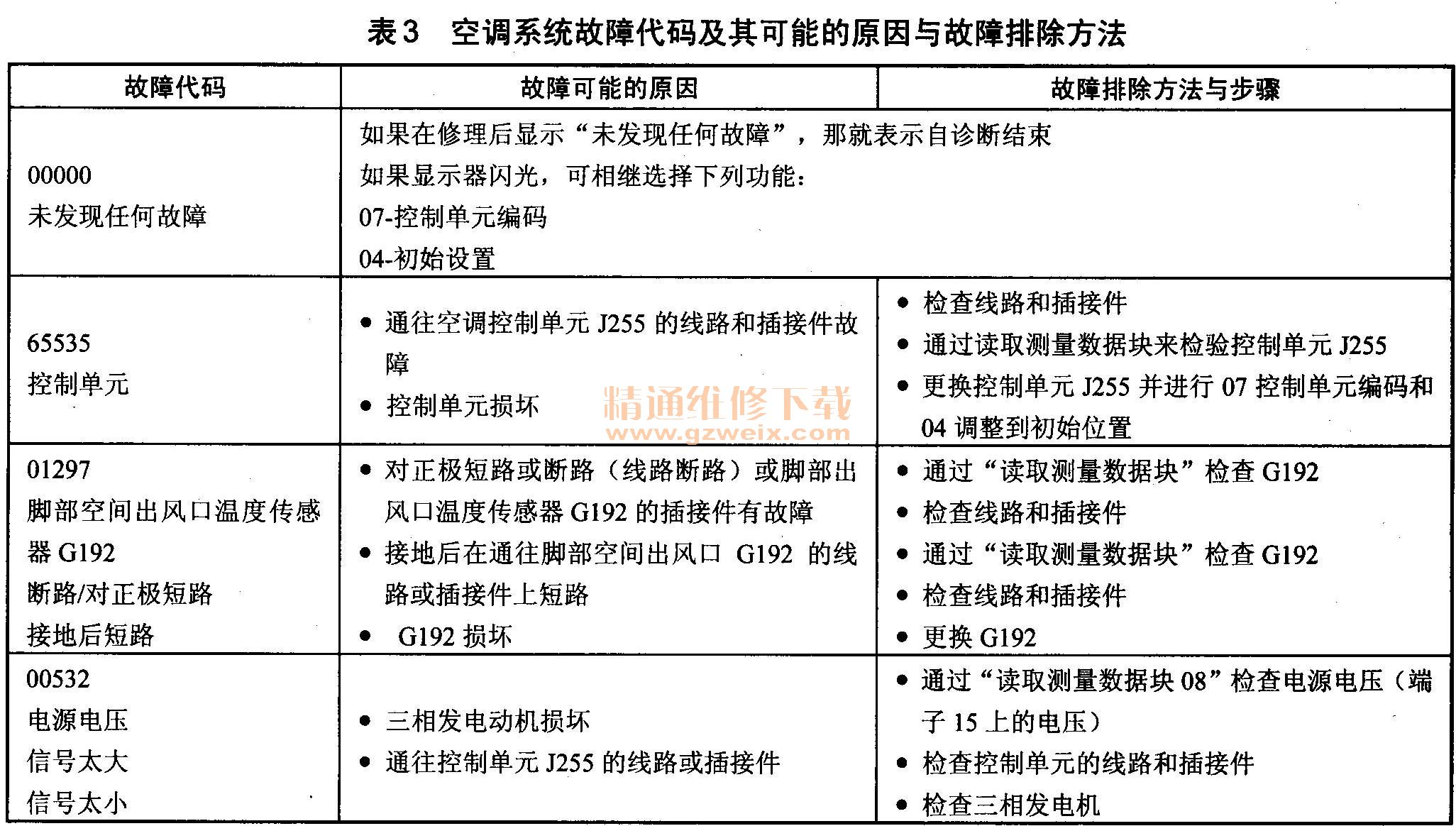

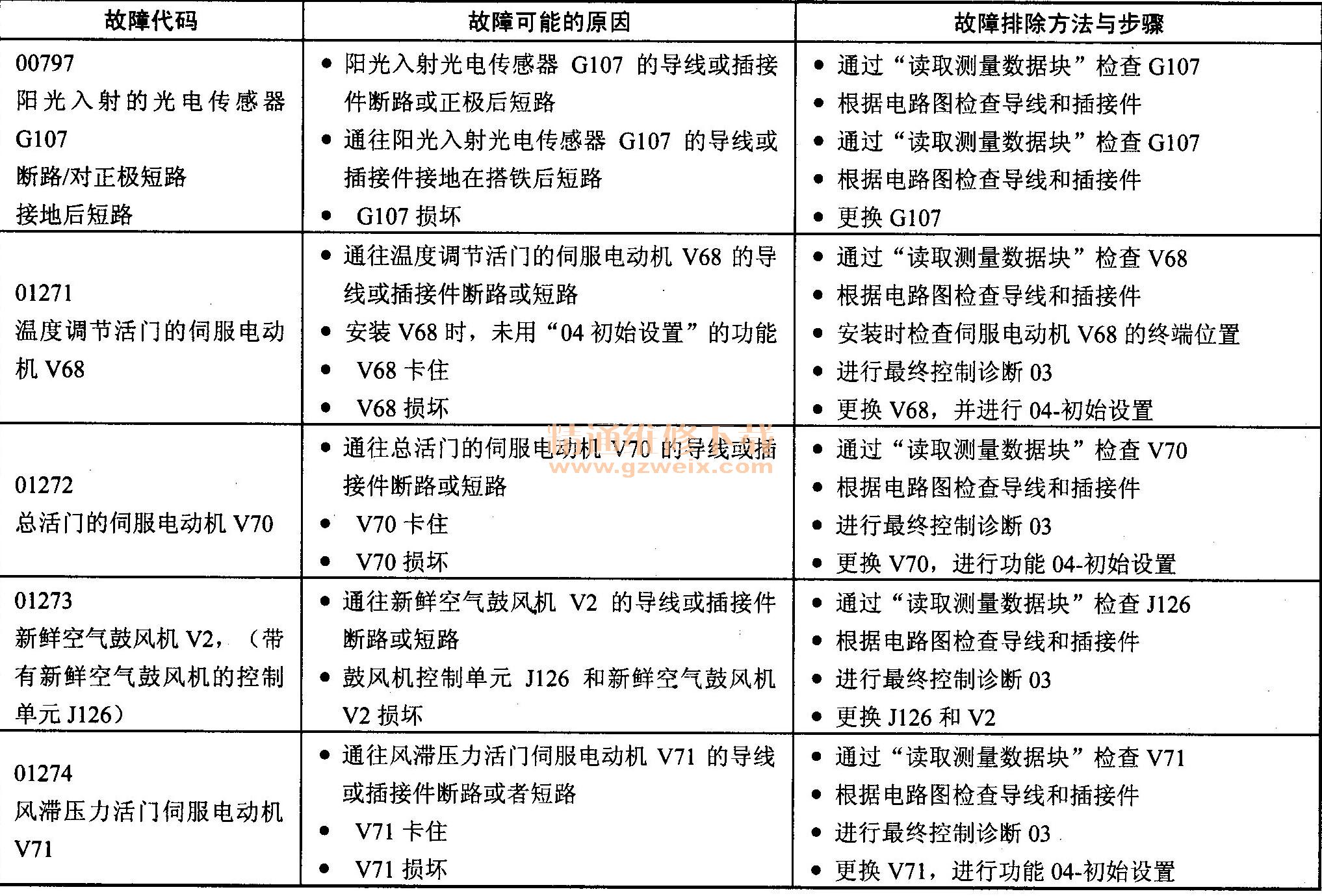

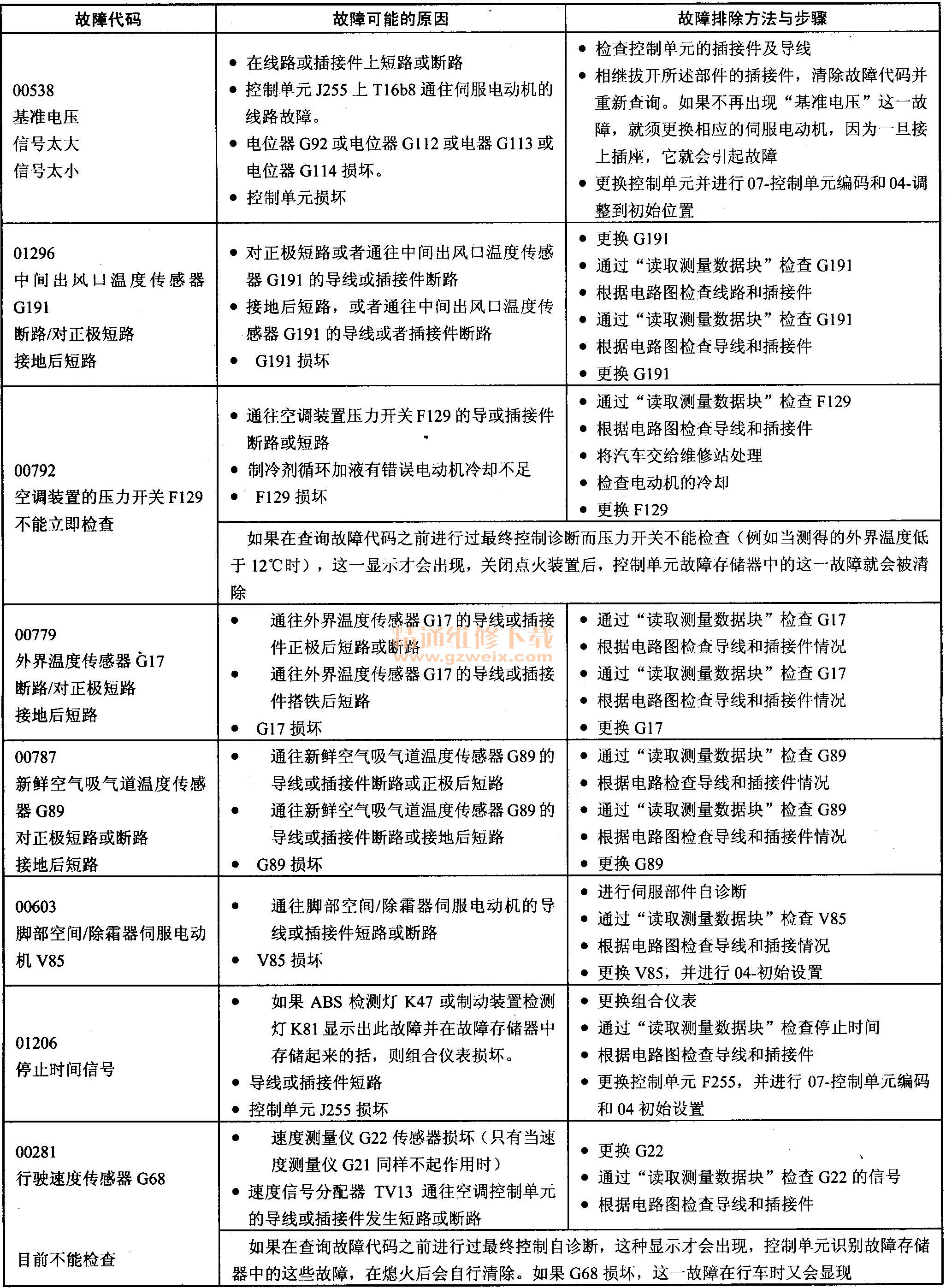

    上海帕萨特B5系列轿车空调系统故障代码及其可能的原因与故障排除方法如表3所列，供维修时查阅参考。对该表中的内容有4点说明如下。



    1．故障代码00792说明
    当外界温度低于12℃时或者G17和G89失灵时，这一故障就找不出来。2/32端子控制的部件受到检查，16端子控制的部件则不受检查。
    2．故障代码01206说明
    永久的停止时间信号来自组合仪表。空调控制单元J255为电动机关停后的时间测量计值，为的是在汽车熄火后及重新启动后，用上次运转时所用的温度传感器G17的测量值和新鲜空气吸气道温度传感器G89的测量值。否则，在风扇电动机停止状态下，由于辐射热的作用，测量值会失真。只有在启动后才会来停止时间信号。
    3．故障代码00281说明
    故障由速度测量传感器G22检测而不是由行车速度传感器G68检测。如果在发动机启动后4 min之内，5个行车循环之中（起步、超过15km/h、停车）没有测到任何速度信号，本故障才会被检测到。
    4．故障代码01271说明
    在初始设置和最终控制诊断及正常运行时可以发现本故障。

    4.2空调系统最终控制诊断03的操作与显示
    最终控制诊断必须在风扇电动机静止、点火打开、空调关闭的情形下进行。通过鼓风机的按键慢慢地操作空调器。为了能获得明确的结果，在进行最终控制的诊断时，在操作和显示单元的显示屏上所显示的外界温度至少为12℃。在最终控制进行诊断时，自动空调器不进行任何调节。如果有必要，最终控制的诊断可重复进行多次。
    ①接上故障阅读器VA.G1551并输入地址码“08空调／暖风电子”。并继续进行操作，直到屏幕显示“功能选择XX”为止。屏幕应有如下的显示：
快速数据传输  帮助
功能选择xx

②按键0和3，用03选择功能“最终控制诊断”，屏幕将会有如下的显示：
快速数据传输
03-最终控制诊断

③用Q键确认输入，屏幕将会有如下的显示：
最终控制诊断
自我检测
系统将进行下列测试：
．在操作和显示单元E87的屏幕显示。
．4个伺服电动机的功能测试。
．测试通往新鲜空气鼓风机V2的电路。
．测试控制单元磁性祸合器N25的开关过程。
．检验所有的传感器。
④约30s后检测过程结束，屏幕将会有如下的显示：
功能不详    →
或目前不能进行
    ⑤如果屏幕显示“功能不详或目前不能进行”，表明最终控制诊断结束。在最终控制诊断结束后查询故障代码。

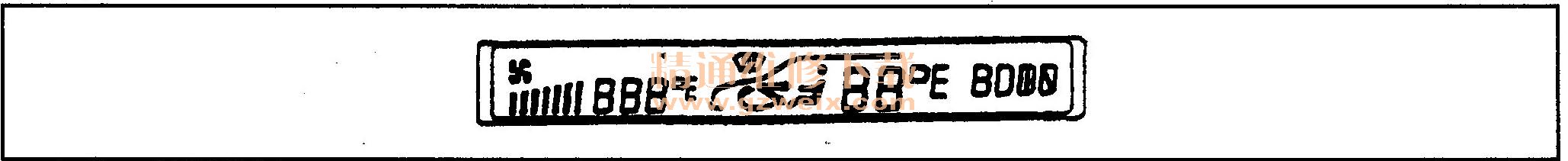

⑥检查操作和显示单元E87显示屏的显示，屏幕将会有如下的显示内容：

    在最终控制的过程中，屏幕上各部分都显示03，如果不是这样，就须更换控制单元J255。
