5.7空调系统风滞压力活门伺服电动机V71的拆装
帕萨特B5系列轿车空调系统的风滞压力活门伺服电动机V71的拆卸与安装方法示意图如图19～21所示。

    1．风滞压力活门伺服电动机V71的拆卸
    ①卸下仪表板。将仪表板横梁从横壁上脱开。将分配器箱和蒸发器壳体抬起来。

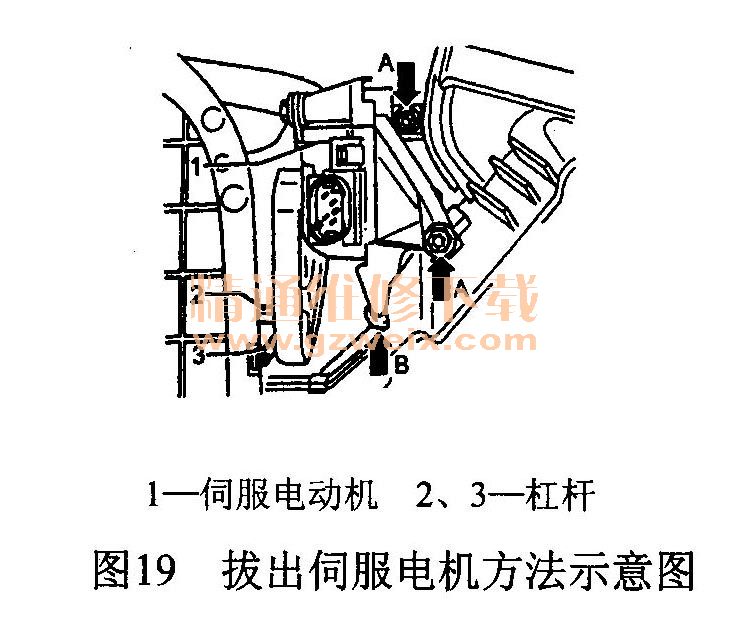

    ②用一面镜子，在副驾驶员侧分配器箱和蒸发器壳体后面照着。如图19所示，将紧固螺栓（TORXT15）拧出来（箭头A所指），拔掉插接件，向下拔出伺服电动机。

    2．风滞压力活门伺服电动机V71的安装和调整
    在安装伺服电动机时，注意杠杆与承装盘之间配合关系要正确。如图20所示，插上插接件。如图21所示，将伺服电动机1装到箭头B所指的导轨中。根据伺服电机的位置状态，须用手动方式，使风滞压力活门和循环空气活门的杠杆到位。把活动的杠杆2和3装到承装盘的导轨中。然后用VA.G1551进行初始设置04功能。



    5.8空调系统温度活门伺服电动机V68的拆装
    帕萨特B5轿车空调系统的温度活门和操作杆的杠杆为红色。温度活门伺服电动机V68的拆卸和安装方法示意图如图22所示。

1． 温度活门伺服电动机V68的拆卸
①卸仪表板及灰尘和花粉滤清器。将仪表板横梁从横壁上脱开，并将分配器箱和蒸发器壳体抬起来。
②拆卸脚部空间出风口和中央活门伺服电动机。
③如图22所示，拧出箭头A所指的紧固螺栓（TORX T15）。用一把螺丝刀将操纵杆1小心地从杠杆上（箭头B）撬下来。旋转操纵杆1（箭头C），并把它从伺服电动机2上取下来，拔去插接件，取出伺服电动机。
    2．温度活门伺服电动机V68的安装和调整
    温度活门伺服电动机V68的安装过程与拆卸过程正好相反，然后用VA.G1551进行初始设置功能。

    5.9空调系统中央活门伺服电动机V70的拆装
    帕萨特B5系列轿车空调系统的中央活门和操作杆为蓝色，中央活门伺服电动机V70拆卸和安装示意图如图23所示。

    1．中央活门伺服电动机V70的拆卸

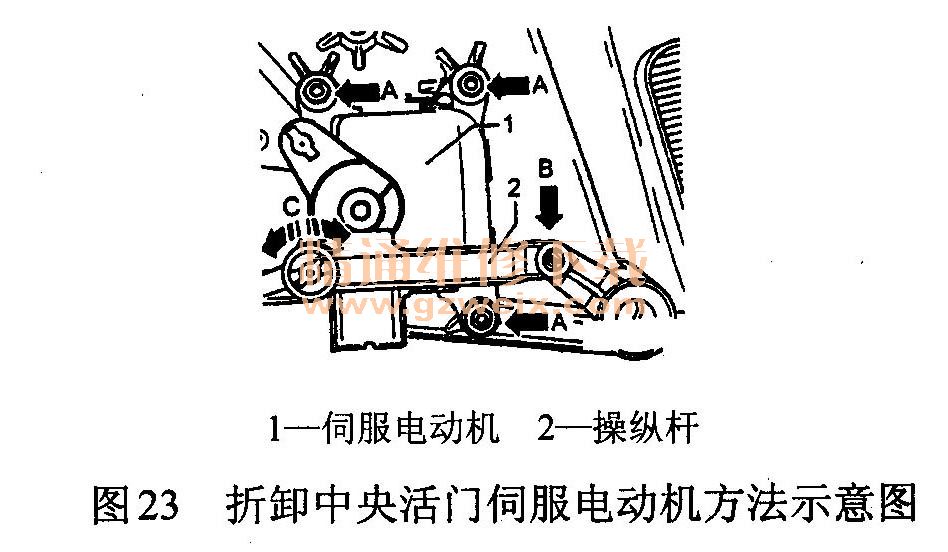

    拆卸仪表板，将仪表板横梁从横壁上脱开。将分配器箱和蒸发器壳体抬起来。拆卸脚部空间出风口，如图23所示，拧出箭头A所指的紧固螺栓（TORX T15），用一把螺丝刀小心地将操纵杆2从杠杆上（箭头B）撬出来。旋转操纵杆2（箭头C），并把它从伺服电动机1上取下，拔去插接件，取出伺服电动机。
    2．中央活门伺服电动机V70的安装
    中央活门伺服电动机V70的安装过程与拆卸过程正好相反，然后用VA.G1551进行04基本设置功能。

    5.10空调系统脚部空间活门和除霜器活门伺服电动机V85的拆装
    帕萨特B5系列轿车空调系统的脚部空间活门和除霜器活门伺服电动机V85的拆卸和安装示意图如图24～图25所示。

    1．脚部空间活门和除霜器活门伺服电动机V85的拆卸
    ①拆卸仪表板，将仪表板横梁从横壁上脱开。
    ②将分配器箱和蒸发器壳体抬起来。如图24所示，拧出箭头A所指的紧固螺栓（TORX T 15），从壳体上取下伺服电动机3。

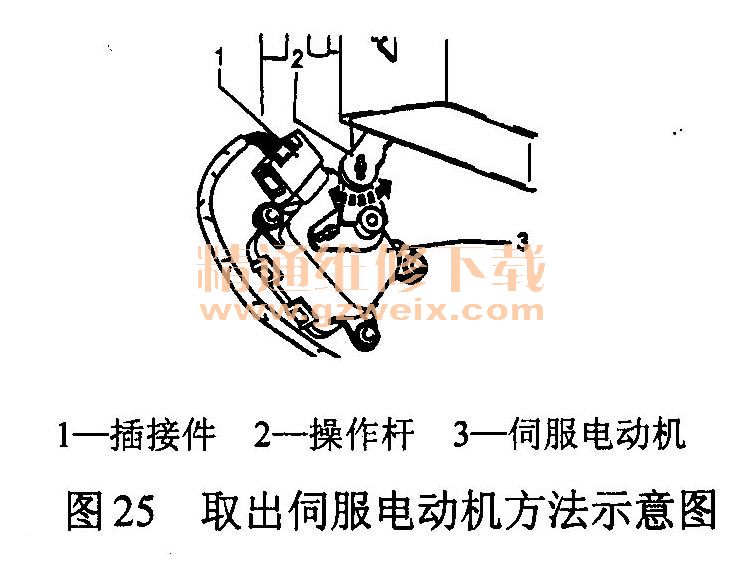

    ③如图25所示，拔掉插接件1，旋转操作杆2从而取下伺服电动机3。

    2．脚部空间活门和除霜器活门伺服电动机V85的安装和调整
    脚部空间活门和除霜器活门伺服电动机V85的安装过程与拆卸过程正好相反，然后用VA.G1551进行04初始设置功能。
