剖析路虎/捷豹V6 SC 3.0L汽油机技术

来源：本站整理作者：佚名 2016-01-12 11:14:33

    十二、发动机管理系统
   （一）部件位置
    发动机管理系统执行以下功能。
    增压进气、燃油喷射、点火正时、气门正时、气缸爆震、怠速转速、发动机冷却风扇、蒸发排放、车载诊断、防盗锁止、车速控制。

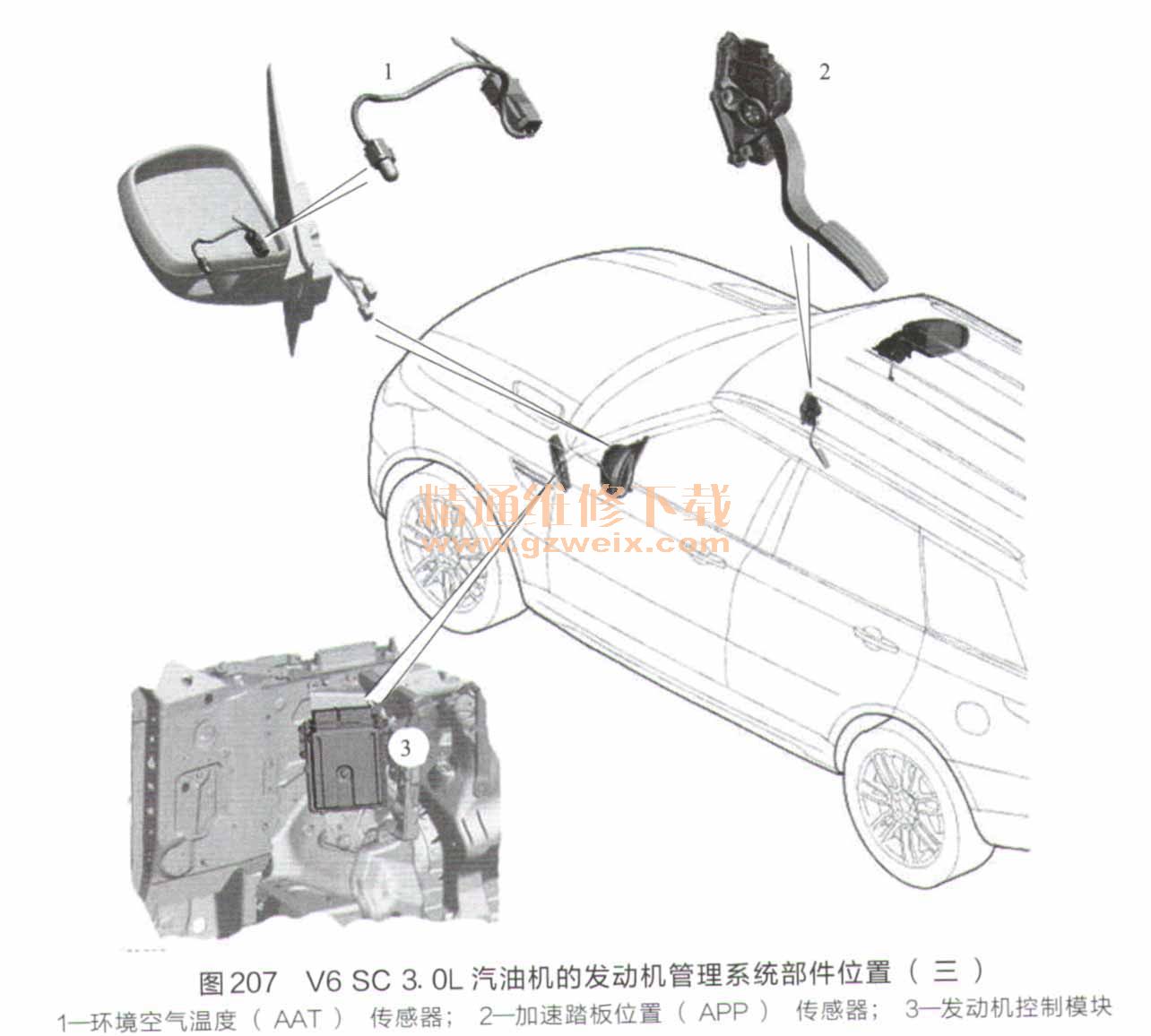

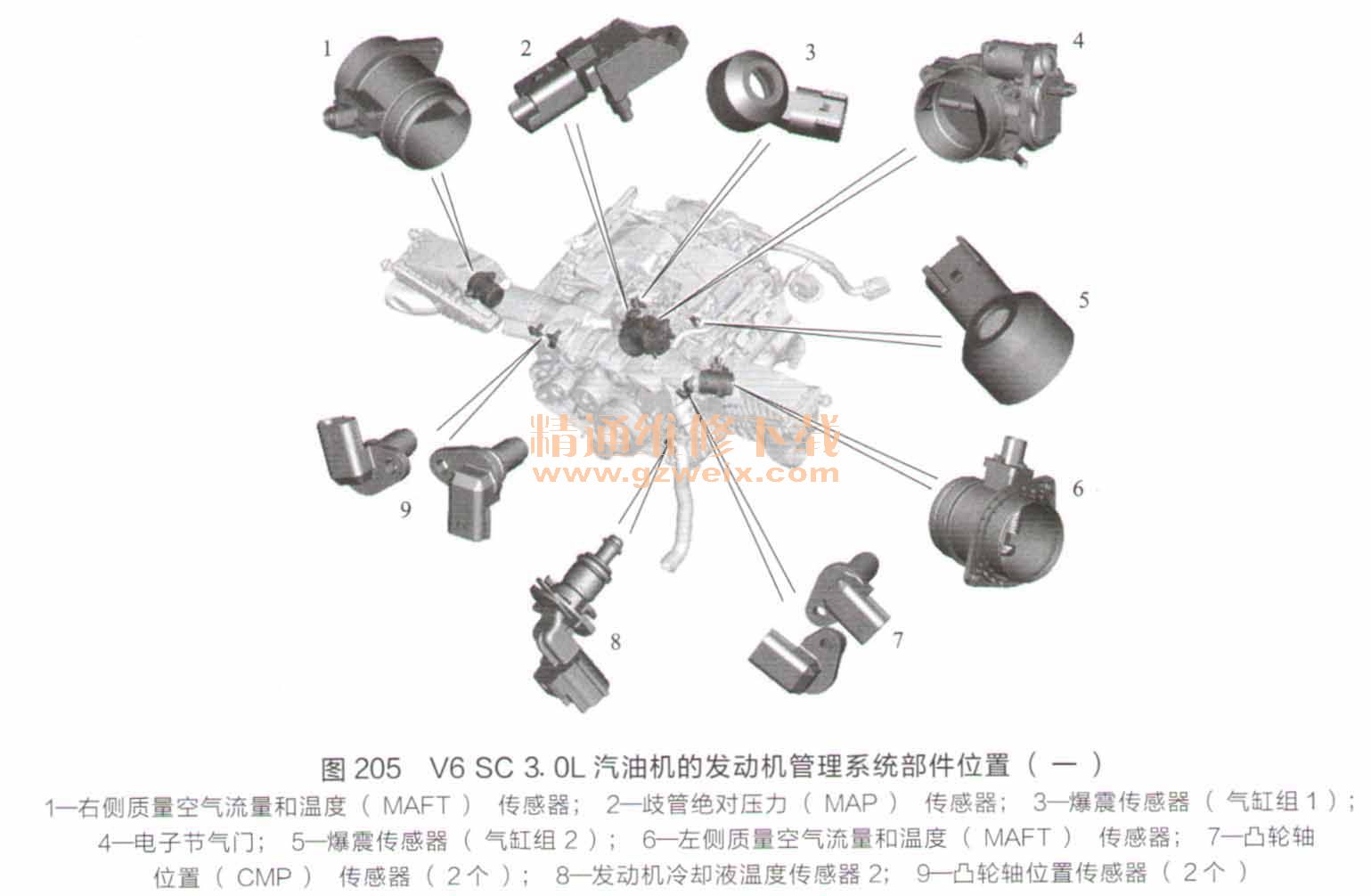

    V6 SC 3. 0L汽油机的发动机管理系统部件位置如图205～图207所示。

（二）部件说明

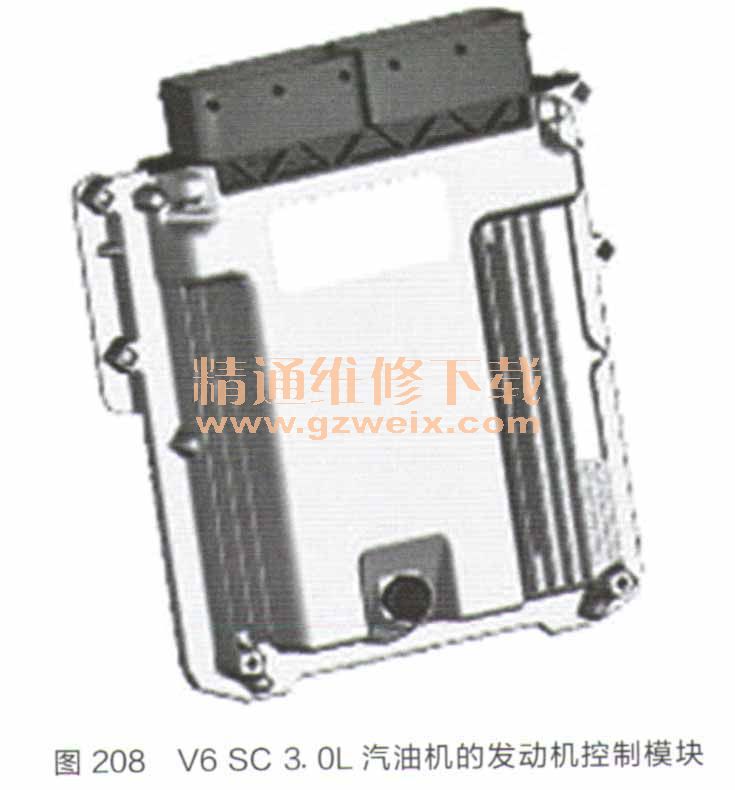

    V6 SC 3. 0L汽油机的发动机控制模块如图208所示。

    发动机控制模块安装在发动机舱中的左后角，在辅助隔板后面。发动机控制模块连接到轮罩和挡泥板外部支撑面板的支架上。发动机控制模块能够响应多个传感器的输入信号，从而调整燃油和点火控制过程。
（三）控制流程

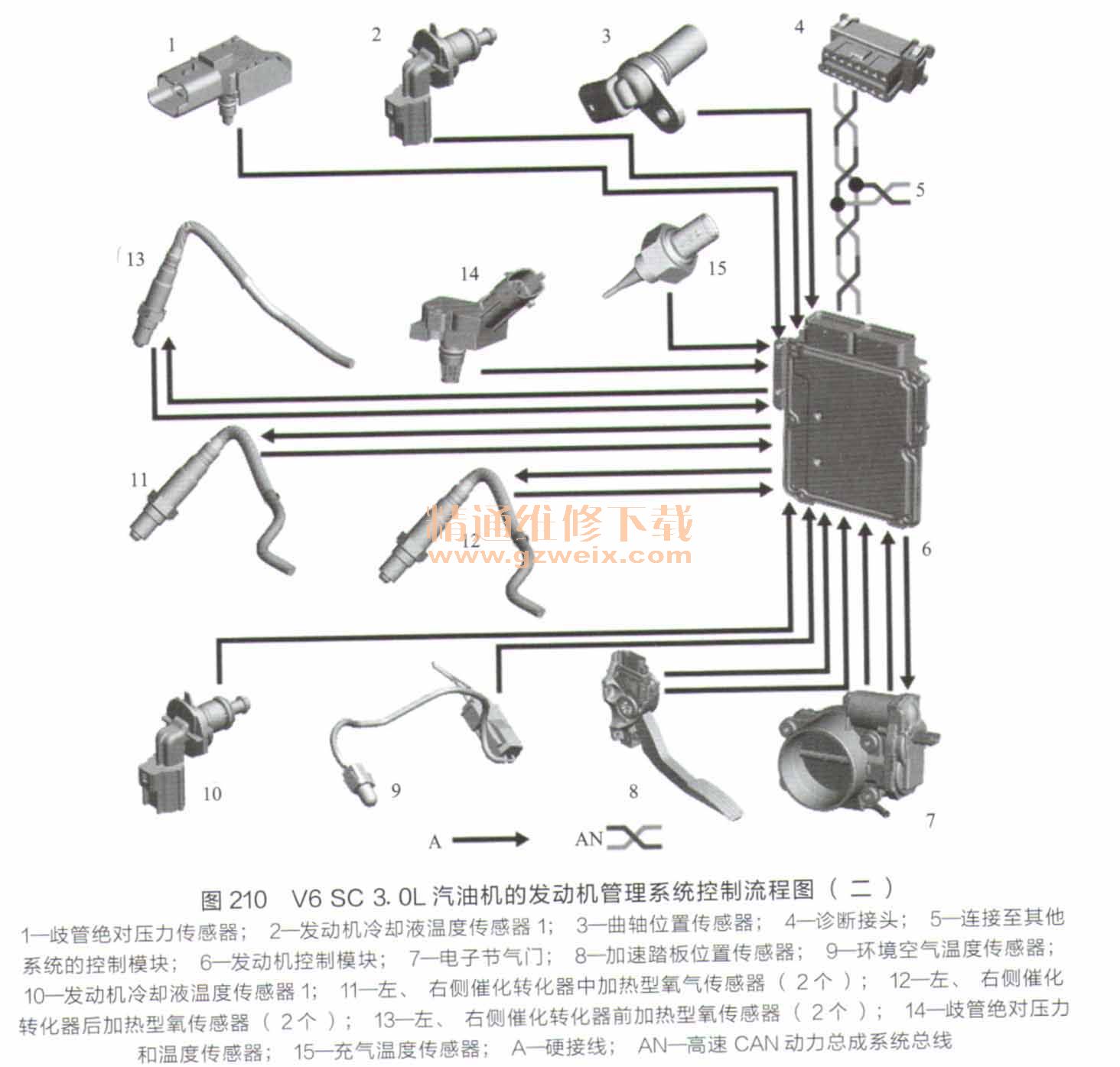

    V6 SC 3. 0L汽油机的发动机管理系统控制流程图如图209、图210所示。
