剖析路虎/捷豹V6 SC 3.0L汽油机技术

来源：本站整理作者：佚名 2016-01-12 11:14:33

    六、附件驱动系统
（一）系统结构

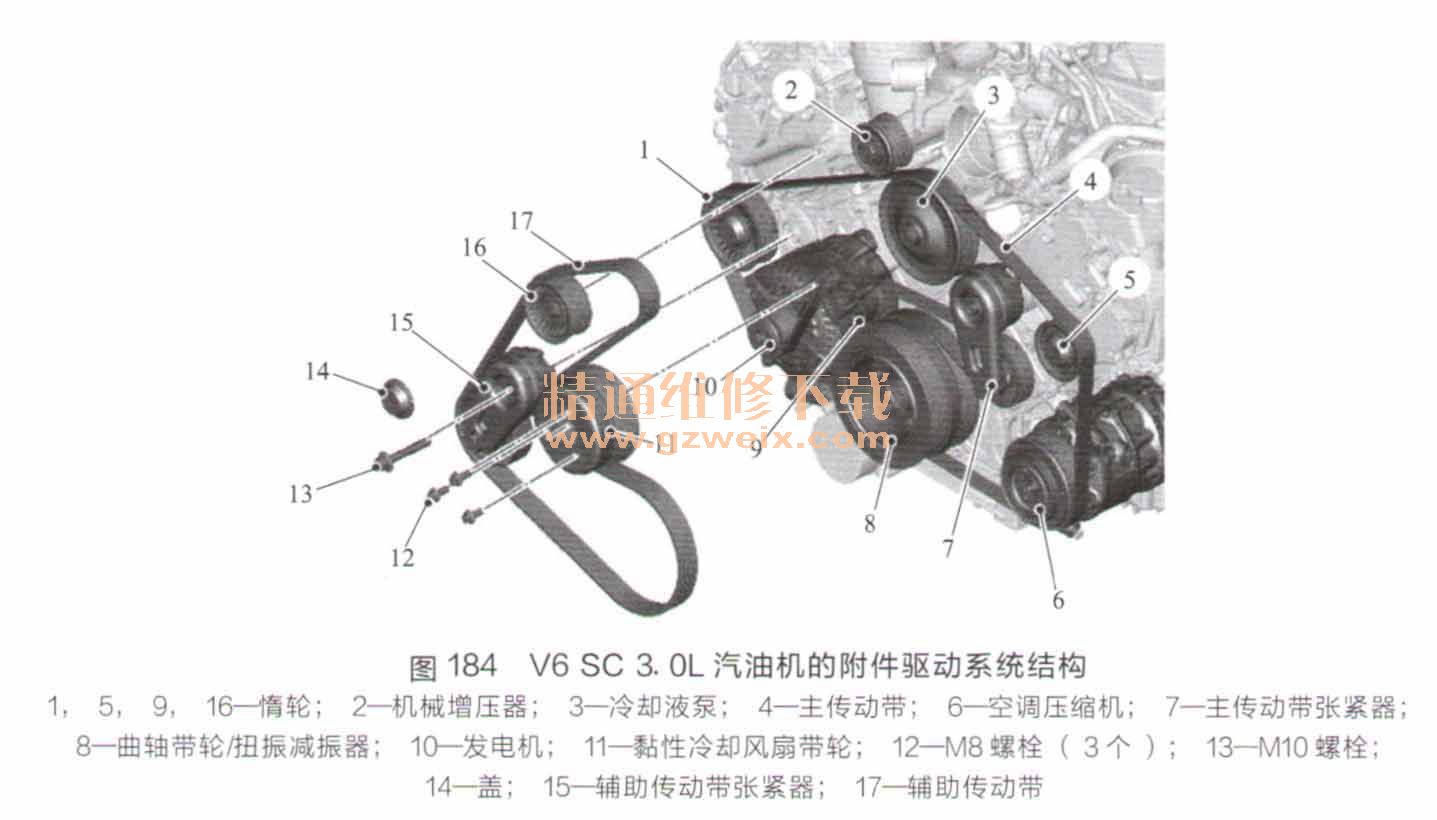

    V6 SC 3. 0L汽油机的附件驱动系统结构如图184所示。

    附件驱动系统是由连接到曲轴前方的带轮提供动力的皮带传动系统。扭振减振器的曲轴带轮驱动主传动带和辅助传动带。张紧器整合到每个皮带导槽中，以保证传动带维持正确的张紧力。皮带张紧轮还可与惰轮一起引导传动带保持顺畅运行，并可设置正确的附件部件传动带轮的环绕方式，以确保传动不会打滑。
（二）部件说明
    主传动带是一种六棱多楔带，用于驱动冷却液泵、空调压缩机、发电机。
    辅助传动带是一种八棱多楔带，用于驱动豁性冷却风扇的带轮和机构增压器。
    每条传动带都配有一个皮带张紧轮，每个皮带张紧轮在弹簧加载枢轴臂末端都包括一个惰轮。枢轴臂可以转动，以便拆卸和安装皮带。每个皮带张紧轮均可校准，以自动保持相关传动带正确的张紧力。
