剖析路虎/捷豹V6 SC 3.0L汽油机技术

来源：本站整理作者：佚名 2016-01-12 11:14:33

    九、发动机辐射控制系统
（一）部件位置

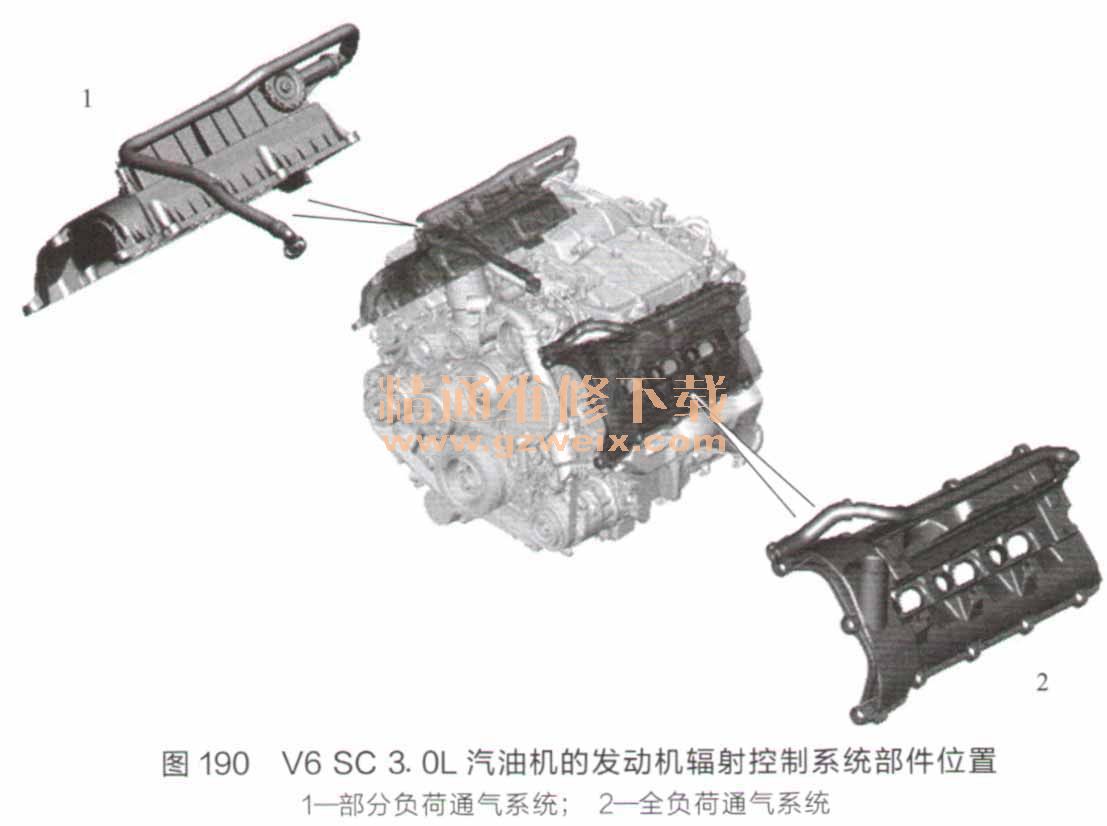

    V6 SC 3. 0L汽油机的发动机辐射控制系统部件位置如图190所示。

    发动机辐射控制系统包括曲轴箱强制通风（PCV）系统，曲轴箱强制通风系统配备部分负荷和全负荷通气装置。活塞的漏气以及定量的新鲜空气被通气装置吸人发动机进气管，并加人到进气中。系统通过不断通风，可将发动机机油底壳、前盖和气缸盖罩中产生的真空消除掉，从而降低这些区域的密封件上的工作负荷。
（二）部件说明

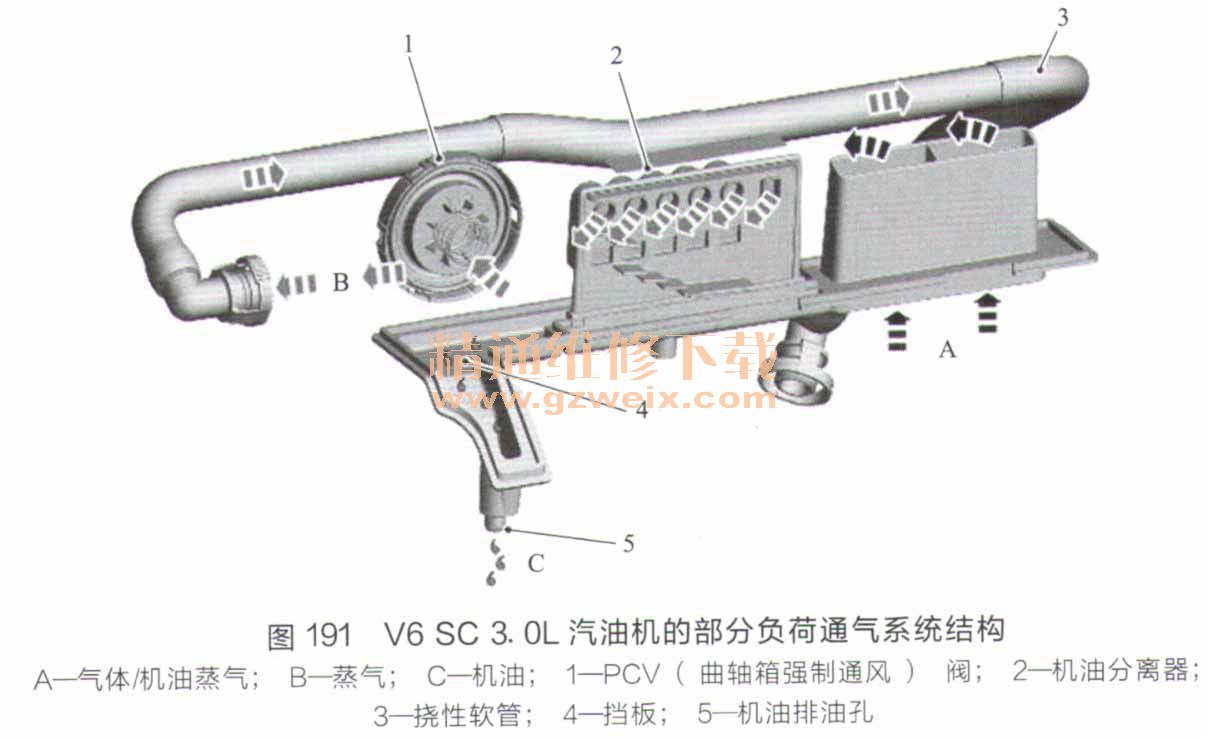

    V6 SC 3. 0L汽油机的部分负荷通气系统结构如图191所示。

    部分负荷通气系统包括机油分离器、PCV阀和挠性软管。机油分离器和PCV阀安装在右侧凸轮轴盖的顶部。挠性软管将右侧凸轮轴盖连接到涡轮增压器的人口。

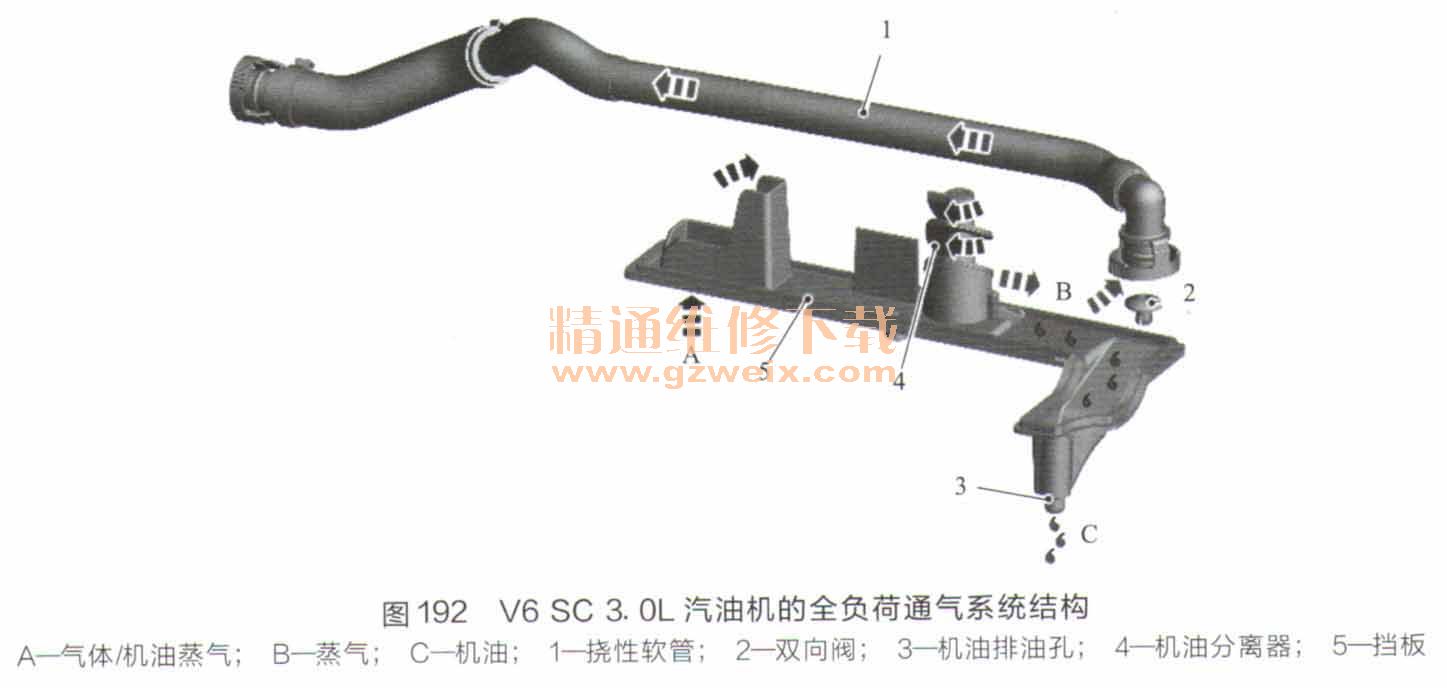

    V6 SC 3. 0L汽油机的全负荷通气系统结构如图192所示。

    全负荷通气系统包括机油分离器、双向阀和软管。机油分离器和双向阀安装在左侧凸轮轴盖的顶部。软管将左侧凸轮轴盖连接到进气分配和滤清系统的左气道。
    机油分离器安装在凸轮轴盖顶部的一个槽道内。一个带有进气口和机油排油孔的隔板安装在槽道上方。双向阀安装在槽道的出气口内。双向阀调节新鲜空气流量并提高怠速稳定性。
