三、高压电系统
1.概览
大众为捷达研发的混合动力理念基于并联混合动力系统,是由机械式驱动系统、三相电流驱动装置和发动机共同组成了联轴驱动系统。三相电流驱动装置可作为电源、交流发电机和起动机使用,这样便可省去12V起动机、交流发电机及V型多楔带等。
止外,高温回路的冷却液泵V467 (12 V)、电动机械助力转向机V187 (12V)和制动助力器真空泵V469 (12 V )都采用了电力驱动的型式。
2.三相电流驱动装置VX54(混合动力模块)
三相电流驱动装置VX54(以下简称混合动力模块)包括电力驱动电机V141、分离式离合器KO和双质量飞轮(图9)。水冷式混合动力模块能产生高扭矩,同时保持对可用安装空间的最有使用。混合动力模块位于发动机与变速器之间。
混合动力模块的作用是:发动机的起动;充当为高压蓄电池和12V蓄电池充电的发电机;作为电力驱动电机。
3.电力驱动电机V141(电动机)
电力驱动电机V141(以下简称为电动机)集成在混合动力模块中,电动机将三相电压转换为驱动功率(图10)。它可以作为电力驱动电机单独工作,也可以与发动机共同使用,也可以用以起动发动机。如果电动机未被用于驱动电机或起动机,则会用作为高压蓄电池或12V车载供电的发电机(表2)。
定子由24个线圈组成,线圈通过三相输电线路供电。定子通过螺栓固定至发动机侧的密封凸缘。定子中还包括驱动电机的温度传感器G712。转子包含32个永磁体,以及用于控制分离式离合器的离合器从动缸,转子和飞轮通过螺栓相互连接。
4.用于电力驱动的电力电子装置和控制电子装置JX1

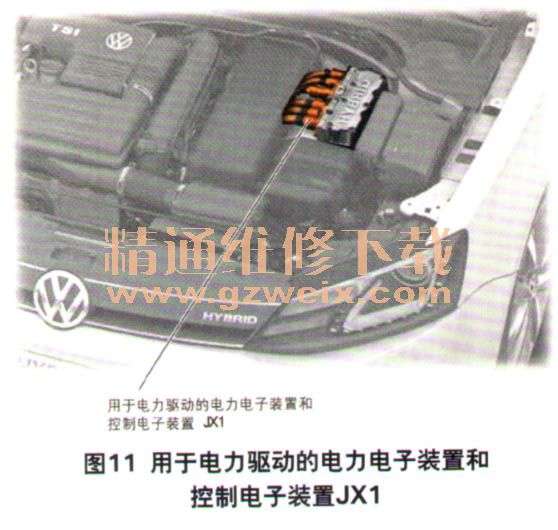

用于电力驱动的电力电子装置和控制电子装置JX1(以下简称为电力电子装置)安装在发动机舱左前部,它集成在低温冷却回路中,并具有自己的控制单元(图11)。它负责给高压蓄电池及12V蓄电池充电,以及控制电力驱动电机。可将直流电转换为电力驱动模式所需的交流电。为蓄电池充电时,则将交流电转换为直流电。
