五、暖风装置及空调
捷达混合动力车型装备有1台电动空调压缩机(图21),是通过螺栓连接至发动机上的,并通过1根高压电线连接至电力电子装置,空调压缩机由222斌直流电供电(表4)。
1.涡旋式压缩机
该压缩机包括1对相互啮合的固定螺旋体和旋转螺旋体(图22)。旋转螺旋体由电机驱动,偏心运行,并以圆形轨迹移动。开始工作时,气态冷却液被吸至螺旋体外侧,并通过螺旋体不断地旋转形成气阱。通过偏心旋转运动进一步压缩冷却液,并将其推入中心。
供电电压受空调压缩机熔丝S355保护,熔丝安装于电力电子装置中,可进行更换。
2.辅助空气加热器加热元件Z35
辅助空气加热器加热元件Z35安装在加热装置热交换器后方的后空调单元中,它用于冷起动期间进行辅助加热(图23)。在电力驱动模式下,它负责将车内温度保持在恒定水平并自动开启和关闭。
其激活条件如下。
(1)车辆准备驾驶(激活50端子)。
(2)冷却液温度低于80℃。
(3)车外温度低于10℃。

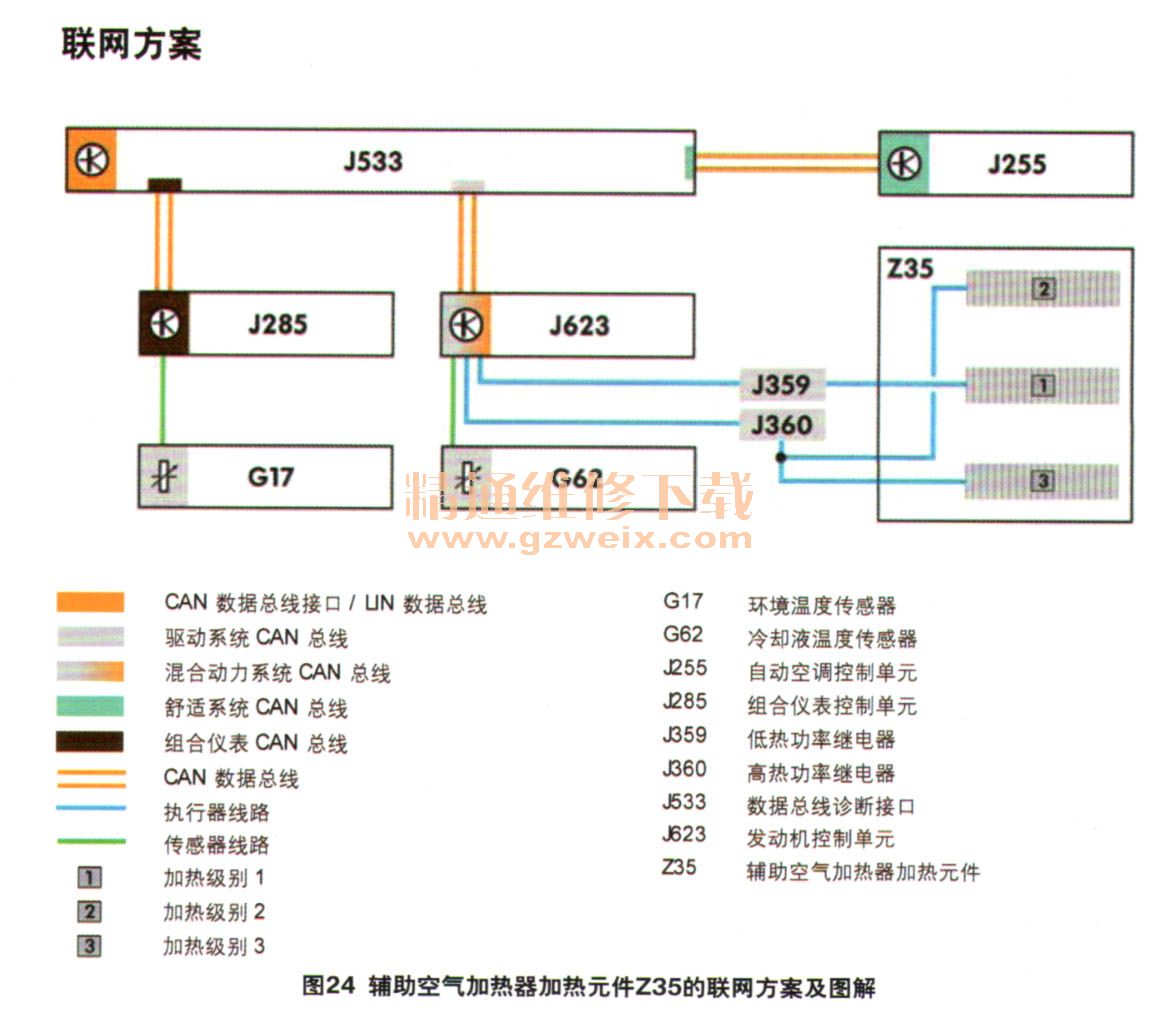

以下为辅助空气加热器加热元件Z35的联网方案及图解(图24)。
