剖析大众捷达混合动力版亮点技术

来源：汽车与驾驶维修作者：佚名 2017-10-29 12:56:34

    四、电气系统
    捷达混合动力车型的电气网络中集成了新的组件，可实现控制单元间的联网，此外对现有的一些组件还进行了改进。其中新组件包括以下方面。
    （1）三相电流驱动装置VX54。
    （2）分离式离合器KO。
    （3）双离合器变速箱的混合动力特定的机电控制单元J743。
    （4）用于电力驱动的电力电子装置和控制电子装置JX1。
    （5）电动空调压缩机V470。
    （6）蓄电池调节控制单元J840。
    此外还对一系列控制单元进行了改进，动力总成区域改进的控制单元如下。
    （1）发动机控制单元J623，它是混合动力电气系统的主要组成部分。
    （2）组合仪表控制单元J285，带功率计和电功率计。
    底盘区域中改进的控制单元如下。
    （1）ABS控制单元J 104。
    （2）助力转向系统控制单元J500。
    以下组件也进行了调整。
    （1）自动空调控制单元J255。
    （2）进入和起动授权控制单元J518。
    （3）安全气囊控制单元J234。
    （4）蓄电池监控控制单元J367。

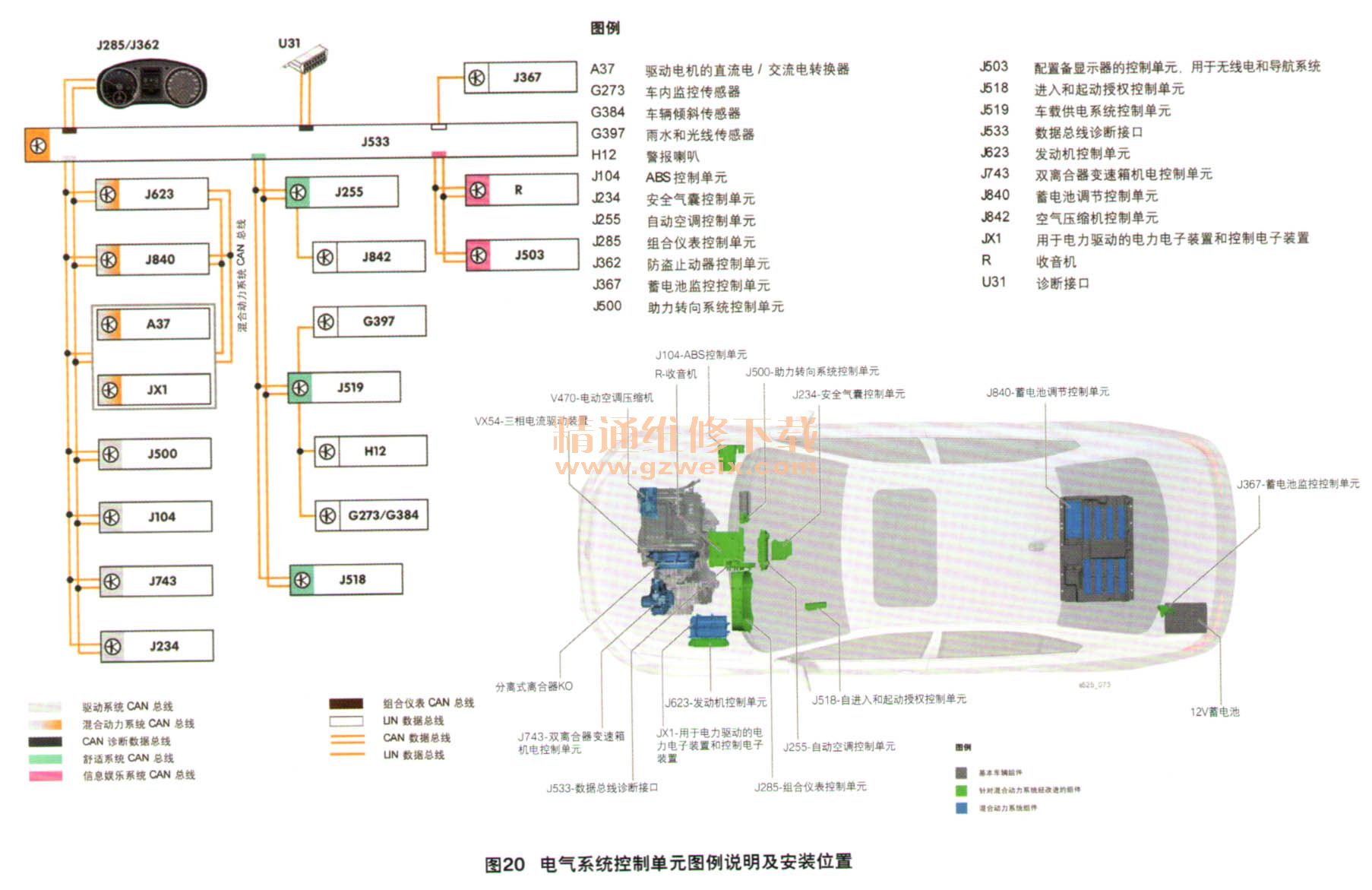

    以下为控制单元图例说明及安装位置示意图（图20）。
