2. DVD机（DVDC）

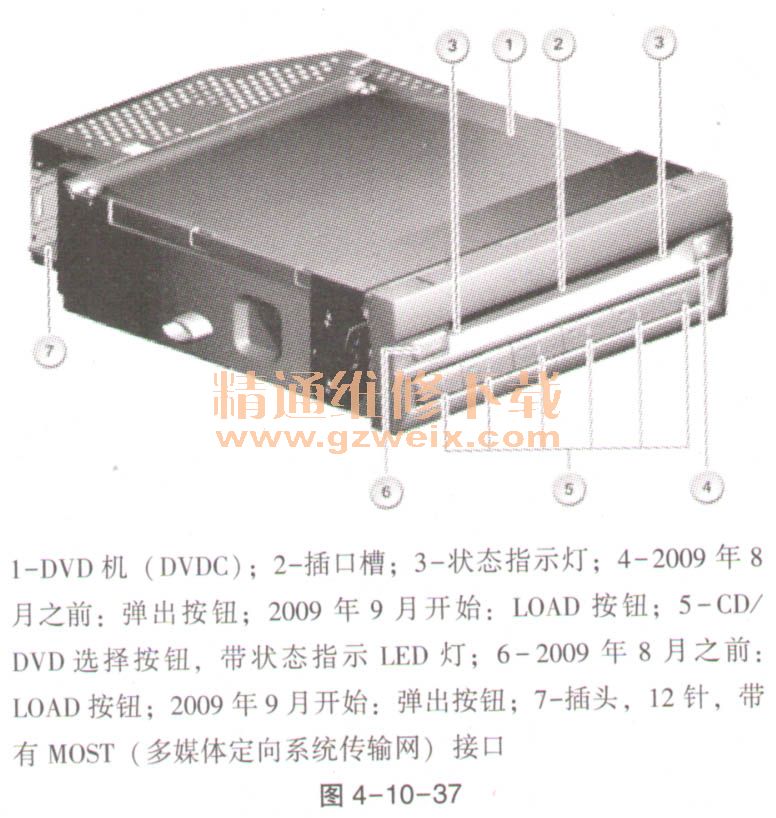

    （1）概述。可以使用集成有控制单元的单槽转换匣作为DVD光盘转换匣。DVD光盘转换匣最多能容纳6张CD/DVD碟片。CD是“Compact Disc"（激光唱片）的缩写，DVD是“Digital Versatile Disc"（数字化多功能光盘）的缩写，如图4-10-37所示。

    （2）功能描述。单缝转换匣的定义是，无须舱室便可运行CD/DVD的装置。可以按照下列步骤操作一张CD/DVD：按下LOAD按钮。如果短按LOAD按钮后不再按压其他按钮，则属于第一个空托盘的DVD选择按钮LED灯闪烁。在此期间托盘将行驶到指定位置。如果完成定位，插口槽处的两个指示灯将一同闪烁，然后就可以运行CD/DVD了。CD/DVD的内容目录将直接被载人。在内容目录被读取后，才能再次按下LOAD按钮并按照CD/DVD选择按键继续装载其他CD/DVD光盘。为了直接将所有CD/DVD依次载入，必须激活快速载人功能。因此必须每约3s按一次载入按钮。代表空托盘的CD/DVD选择按键的指示灯亮起。根据空托盘的数量，可以最多载入6张CD/DVD。在最后一个空托盘被放人光碟后，或在超时后，或在按下LOAD按钮后读取已放入的CD/DVD的内容。
    按下弹出按钮，将弹出指定的某张CD/DVD。可通过长时间按压弹出按钮弹出所有放入的CD/DVD。为了方便运行CD/DVD，必须保持光盘仓门处于开启状态。如果允许放入，则插口槽上两个LED灯闪烁。此外，所选托盘的选择按钮LED灯闪烁。控制器是中央信息显示器（CID）上所有可以操作功能的中央操作元件。选择了相应菜单后，便可以通过控制器控制DVD转换匣的不同功能。在车辆的操作说明中有详细的操作内容。
    每个DVD转换匣都拥有一个被指定了区域的DVD区码。在某些地区的市场上，为了能够更改DVD、DVD区码已经开始启用。一般来讲，一个地区的DVD很有可能要早于另一个地区。因此针对全世界划分了不同的地区，并且都分配了不同的区码：为了能正常使用区码，每个DVD转换匣都拥有自己的区码，您也可从这些区码中得知，该转换匣是用于哪个市场的。例如欧洲市场的区码为2，美洲市场的区码为I。每个DVD都可以包含一个或多个区码，只要看它是用于哪个或哪几个地区。区域代码0表示对所有区域均许用的DVD。也有这样的可能，例如DVD上区码为2、3、4、5和6，唯独不包括美国。在放人DVD时DVD转换匣（DVDC）会检查，控制单元中的地区是否与DVD上的国家代码相符。只能针对DVD的区码在控制单元中进行恢复。通过对控制单元（DVDC）的设码来更改区域码。一个控制单元最多可以更改5次区码。如果无法更改，为了播放DVD，控制单元必须换用另一区域码。DVD转换匣支持多种数据格式。
    视频数据在DVD转换匣中被解译，并转换成模拟信号通过FBAS导线发送出来。音频数据在DVD转换匣中被解译，并被传输至MOST。含有数据信息的CD/DVD，受到数字权限管理（英语为Digital Rights Management或缩写DRM）保护，无法更改。通过主机内部驱动器播放DVD时，图像可能不传输至RSE控制单元（RSE全称为“后座视听设备”）。同样地，在更改后座区娱乐系统（= RES，全称为“后座视听设备”）的DVD驱动器中的DVD时，图像可能也不会被传输至车辆信息电脑中。通过DVD转换匣（DVDC）播放时，图像既能传输至主机，也能传输至后座区娱乐系统（RSE）。至于音频模式，就没有任何这方面的限制了。

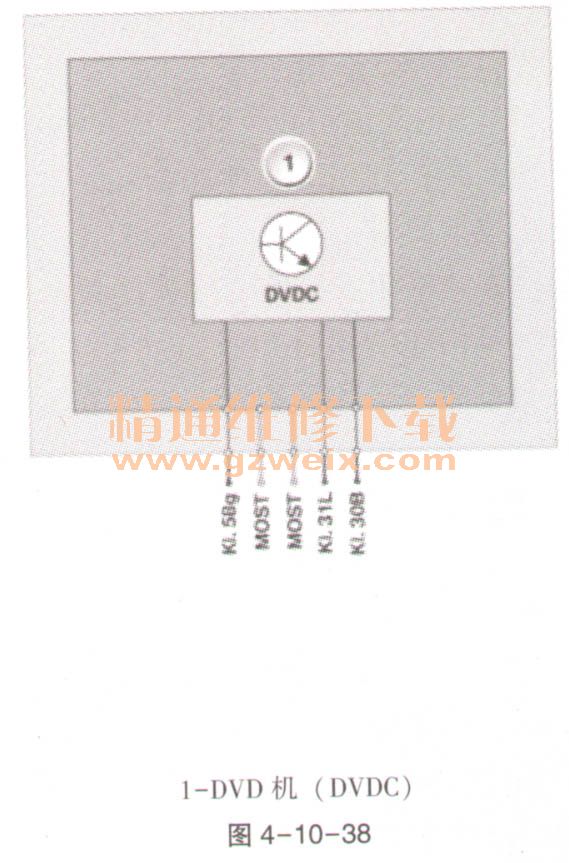

    （3）结构及内部连接。DVD转换匣（DVDC）是通过带MOST接口的12芯插头与车载网络和MOST束连接。DVD转换匣通过FBAS导线将图像信号传输至所连接的设备上（例如视频开关）。脚部空间模块（FRM）或前部车身电子模块（FEM）通过总线端Kl、58g为DVD转换匣供电。接线盒中的配电器或后部配电器通过总线端Kl、30B为DVD转换匣供电，如图所示4-10-38所示。

    在图4-10-38中只画出了电源和总线连接。当前线脚布置可以在诊断系统ISTA（综合业务技术应用程序）的电路图中查找。通过点击电路图中的符号，可以激活选项卡“安装位置”和“线脚布置”。

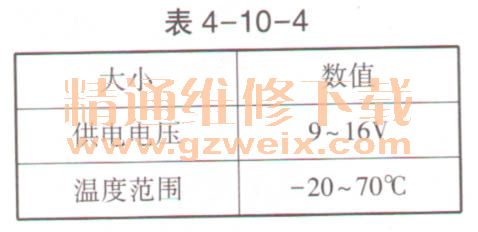

    （4）标准值。DVD转换匣（DVDC）的标准值见表4-10-4。

    （5）诊断提示。与DVD转换匣（DVDC）的通信失灵时，进行标准检测（整体测试模块）。
    可以通过诊断系统进行DVD光盘转换匣的功能检查。路径：功能网络→车身→音频、视频、导航、电话（MOST环形结构）→DVD光盘转换匣。
