宝马车系视频系统技术剖析

来源：汽车维修技师作者：佚名 2018-03-15 10:17:35

    通过棘爪式插座以及USB连接可以连接外部音频和视频装置。操作通过外部装置进行。视频模块通过电视天线接收电视信号。图像信号由视频模块通过一条FBAS导线直接传送到RSE控制单元。视频模块在MOST总线上发送电视声音。“专业级后座区视听设备”规格的RSE控制单元具有两个用于FBAS导线的输入端，分布在RSE控制单元的两侧（左右）。RSE控制单元通过以太网与高级主机（HU-H）连接。由于扩展的功能，通过以太网可以快速高质量地将大量数据传送到高级主机上。

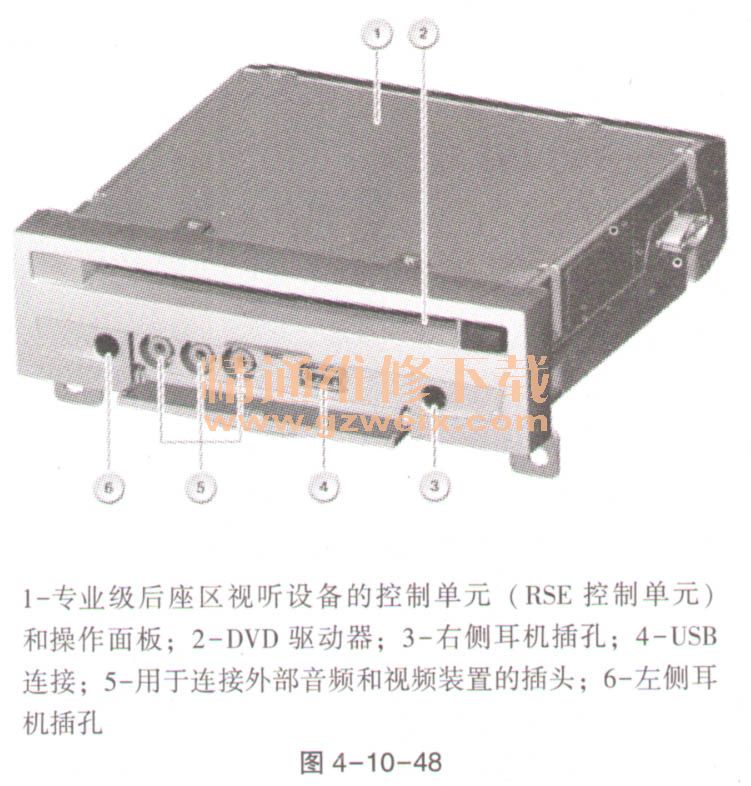

    图4-10-48为专业级后座区视听设备（2012年7月起）的控制单元（RSE控制单元）和操作面板正视图。

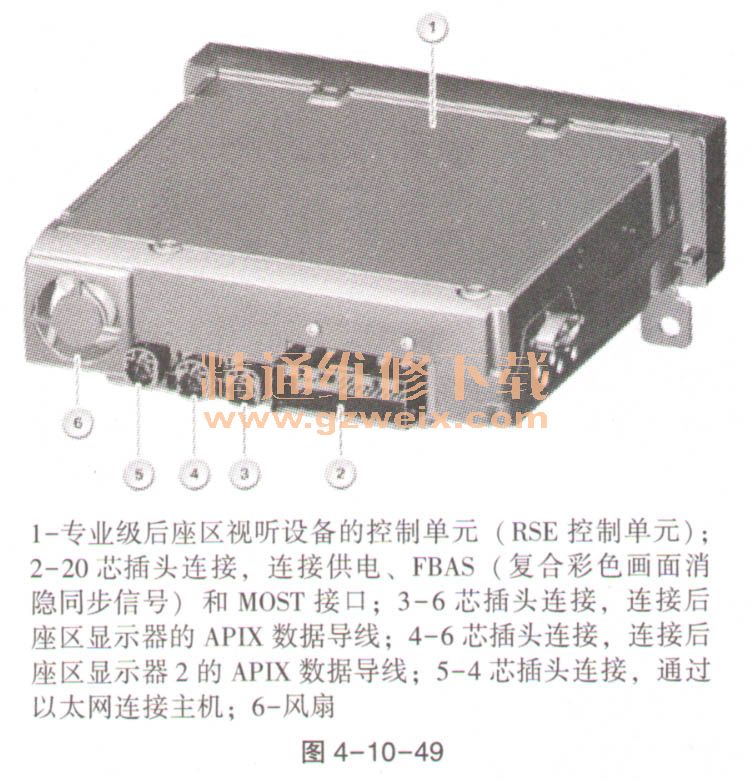

    图4-10-49为专业级后座区视听设备（2012年7月起）的控制单元（RSE控制单元）和操作面板后
视图。

    （3）结构及内部连接。RSE控制单元通过一个插头连接与车载网络和MOST连接，如图4-10-50所示。根据车辆装备，图像信号由视频模块（VM）或DVD机（DVDC）直接传送到RSE控制单元，或使用视频开关通过一条FBAS导线传送到RSE控制单元。APIX数据导线用于从RSE控制单元向后座区显示器传送图像信息。后部配电器通过总线端KI. 30B为RSE控制单元供电。按钮的查寻照明（总线端KI. 58g）由脚部空问模块（FRM）控制。为了快速高质量地传输扩展功能以及大量数据，RSE控制单元另外通过以太网与主机连接（未显示）。
    在图4-10-50中只画出了电源和总线连接。当前线脚布置可以在诊断系统ISTA（综合业务技术应用程序）的电路图中查找。通过点击电路图中的符号，可以激活选项卡“安装位置”和“线脚布置”。

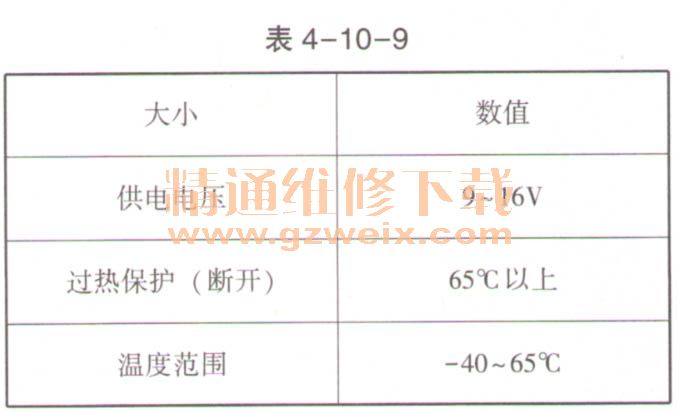

    （4）标准值。RSE控制单元的标准值见表4-10-9。

    （5）诊断提示。与RSE控制单元的通信失灵时，进行标准检测（整体测试模块）。存在某个控制单元内部故障时，预计将出现以下情况：RSE控制单元内出现故障代码存储记录。后座区视听设备的棘爪式插座无法进行诊断。因为这个插座直接安装在面板中，所以目检足以确定插座中是否有可能的受损件或其他异物。为了示教后座区视听设备的无线电遥控以及激活无线电模块，在诊断系统中提供有一项服务功能。
