4．视频开关
    （1）概述。视频开关（VSW）将所连接的视频源（例如视频模块、DVD光盘机、全景摄像机等）与视频设备（主机或后座区视听设备）相连。根据用户的要求，将图像数据通过视频设备显示在显示屏上（中央信息显示器／或后座显示器）。视频开关使用5个用于视频源的输入端和3个用于视频降码的输出端。

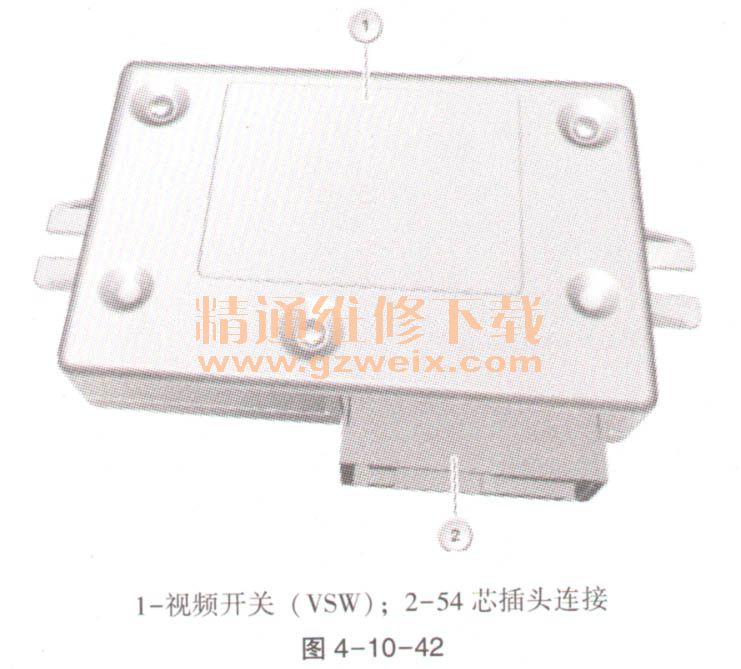

    （2）功能描述。不同的视频源和视频降码是通过FBAS导线与视频开关的输入端与输出端连接的。通过FBAS信号（复合彩色画面消隐同步信号）传输图像信息。该复合彩色画面消隐同步信号（FBAS）将彩色和光亮部分以及同步脉冲通过不同的信号导线（FBAS+、FBAS-）传输至视频开关。通过视频降码（主机或后座娱乐系统）中的K-CAN可以控制视频开关。视频开关将CAN信息转换成一个相应的开关信号，然后在希望的视频源与视频降码之间建立一个连接，如图4-10-42所示。

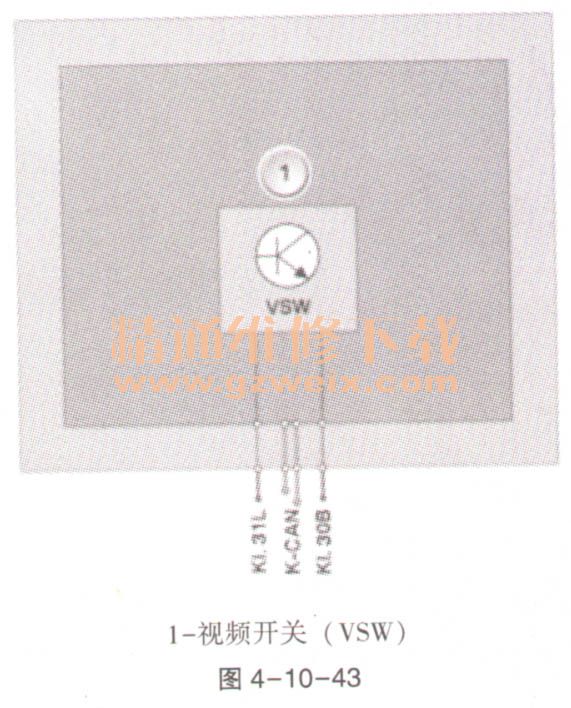

    （2）结构及内部连接。视频开关（VSW）通过一根54芯插头连接在车载网络和K-CAN上。所选择视频源的图像信号从视频开关通过FBAS导线传输至视频降码中。接线盒中的配电器通过总线端KI. 30B为视频开关供电，如图4-10-43所示。

    在图4-10-43中只画出了电源和总线连接。当前线脚布置可以在诊断系统ISTA（综合业务技术应用程序）的电路图中查找。通过点击电路图中的符号，可以激活选项卡“安装位置”和“线脚布置”。

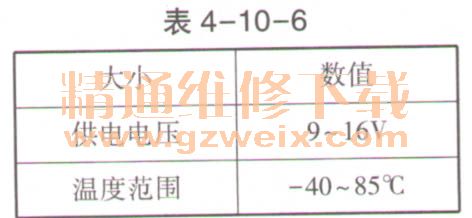

    （3）标准值。视频开关（VSw）的标准值见表4-10-6。

（4）诊断提示。与视频开关的通信失灵时，进行标准检测（整体测试模块）。存在某个控制单元内部故障时，预计将出现以下情况：视频开关中的（VSW）故障代码存储记录。
