8．左侧红外发射器和右侧红外发射器
    （1）概述。在每个后座显示器上的盖板中已经安装有一个红外发射器。通过红外发射器将音频信号传输到相应的耳机上（红外线耳机）。通过耳机上的音量调节器进行调节音量。

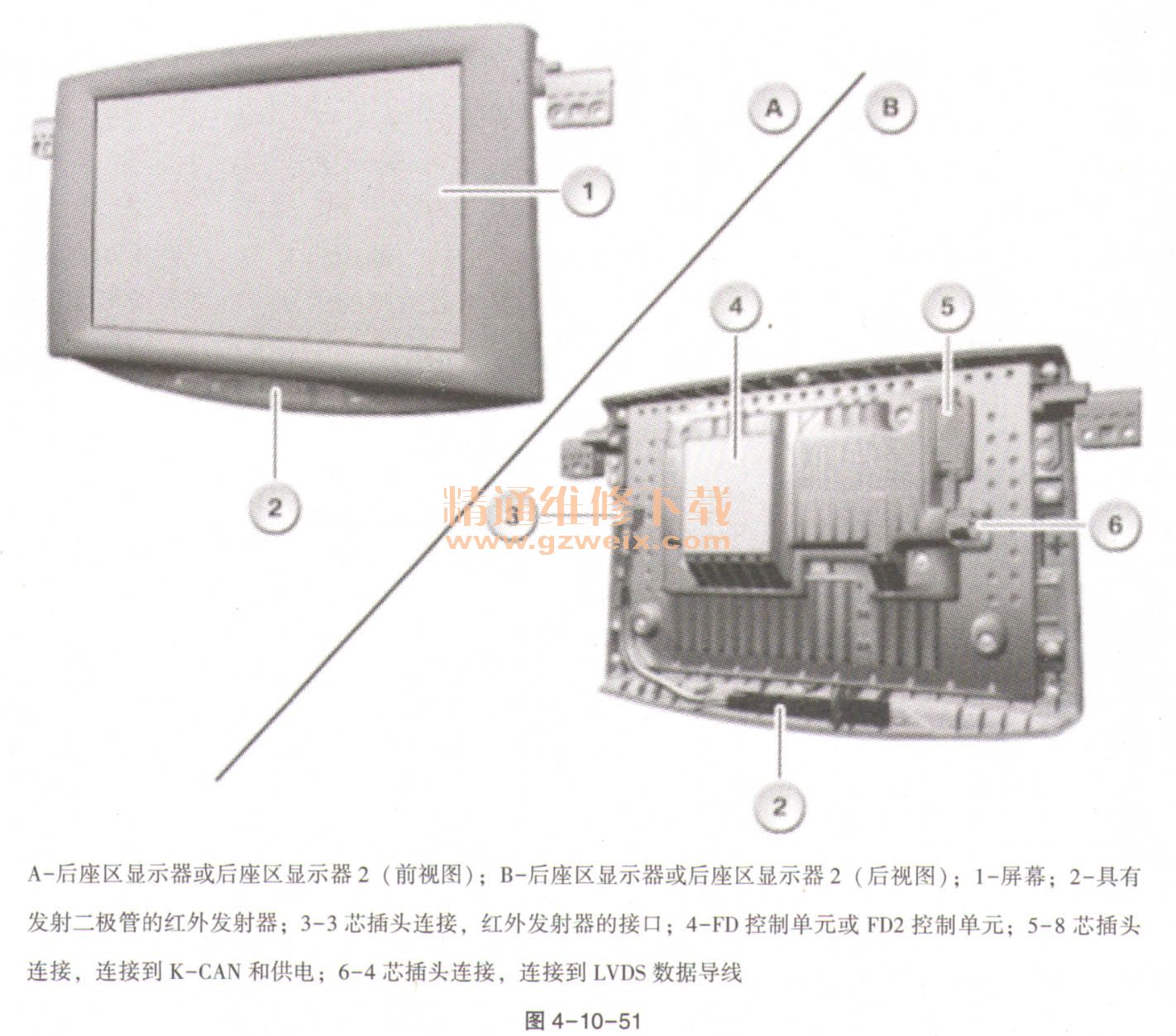

    （2）功能描述。红外发射器通过RSE控制单元（RSE代表Rear Seat Entertainment，也可称为“后座区视听设备”）接收打开／关闭信号，如图4-10-51所示。当在打开总线端Kl. 30B之后，第一次打开RSE控制单元时，发射二极管开始发光。音频信号由RSE控制单元通过数据导线传输到红外发射器。为保证红外线传送功能良好应注意下列事项：耳机上的红外线接收器和红外发射器之间无障碍物；应保持红外发射器盖板的清洁且不能出现划伤。

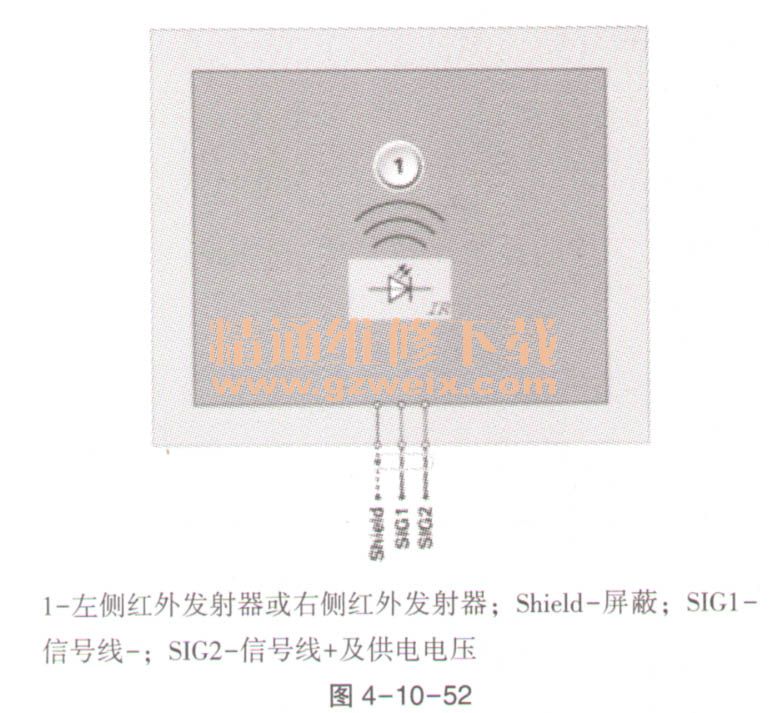

    （3）结构及内部连接。左侧红外发射器或右侧红外发射器通过一个3芯插头连接与RSE控制单元连接如图4-10-52所示。

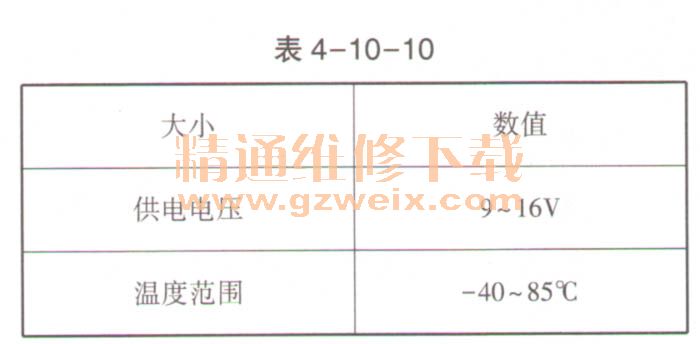

（4）标准值。左侧红外发射器或右侧红外发射器的标准值见表4-10-10。

    （5）诊断提示。如果红外发射器失灵可能出现下列情况：断路或短路，RSE控制单元内出现故障记录；部件的功能检查；无法通过诊断系统对红外发射器进行功能检查。
    E；视频诊断
    借助视频诊断可以检查内置信号源的所有输出端和内置汇点的所有输入端。在主机或后座区视听设备内启动检测。同时检查在输入端上是否有禾自于所有内置信号源的信号。
    信号源可以是：电子夜视装置、环视摄像机、视频模块、DVD转换匣、Smartphone视频连接。汇点可以是：主机、视频开关、后座区视听设备。
    因为视频开关位于信号源和汇点之间，所以检查视频开关的输入端和输出端。视频诊断自动进行。借助视频诊断能够实现下列功能：生成测试图、显示安装系列、显示有故障的组件、处理有故障的组件的故障。

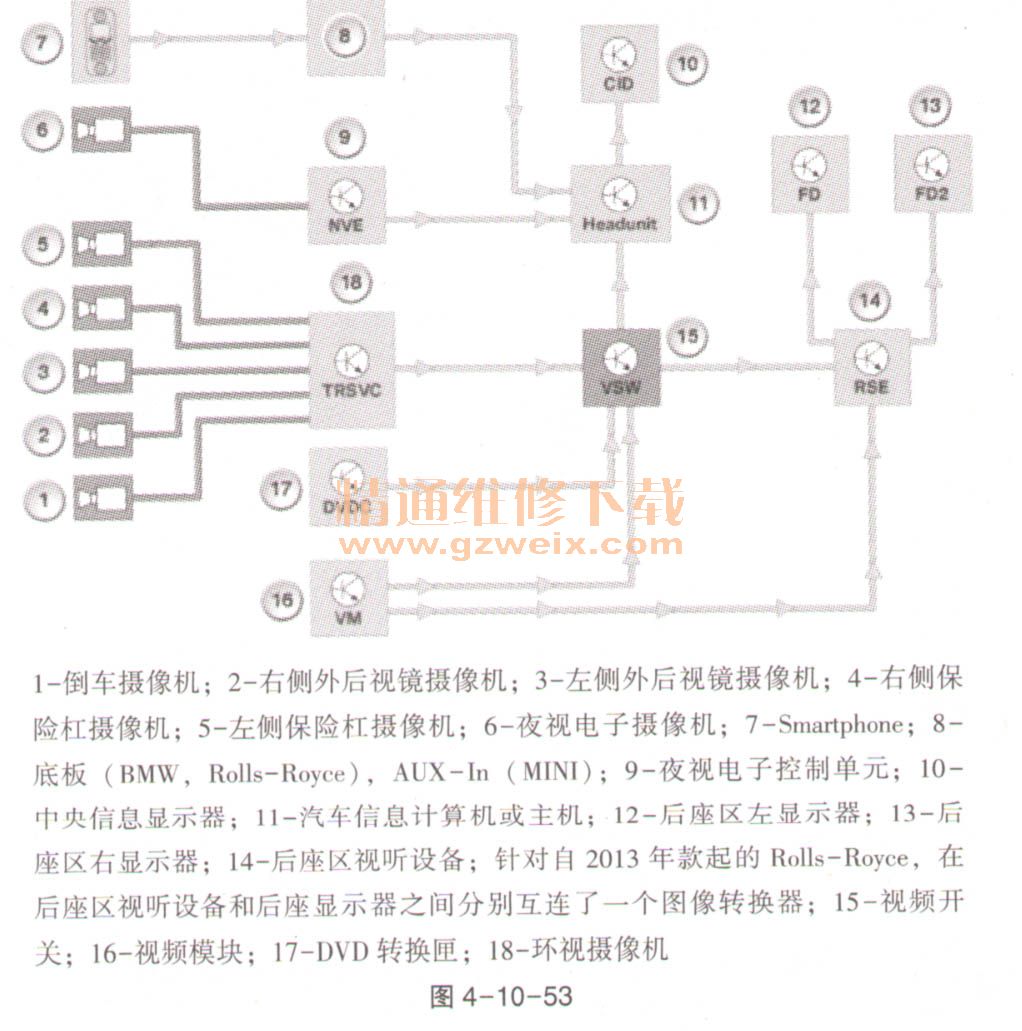

    可能提供的视频控制单元如图4-10-53所示。

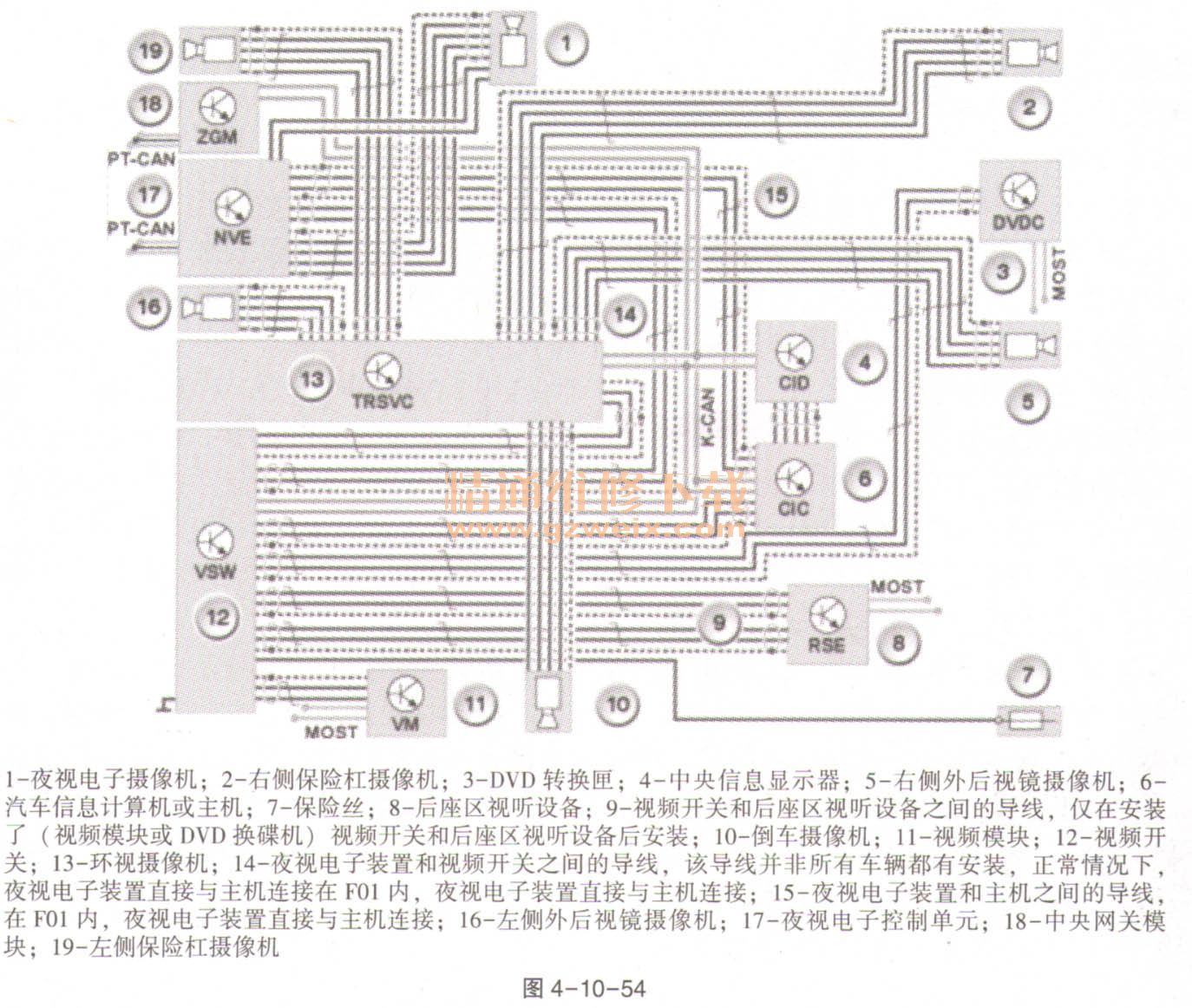

    可能安装的视频控制单元如图4-10-54所示。

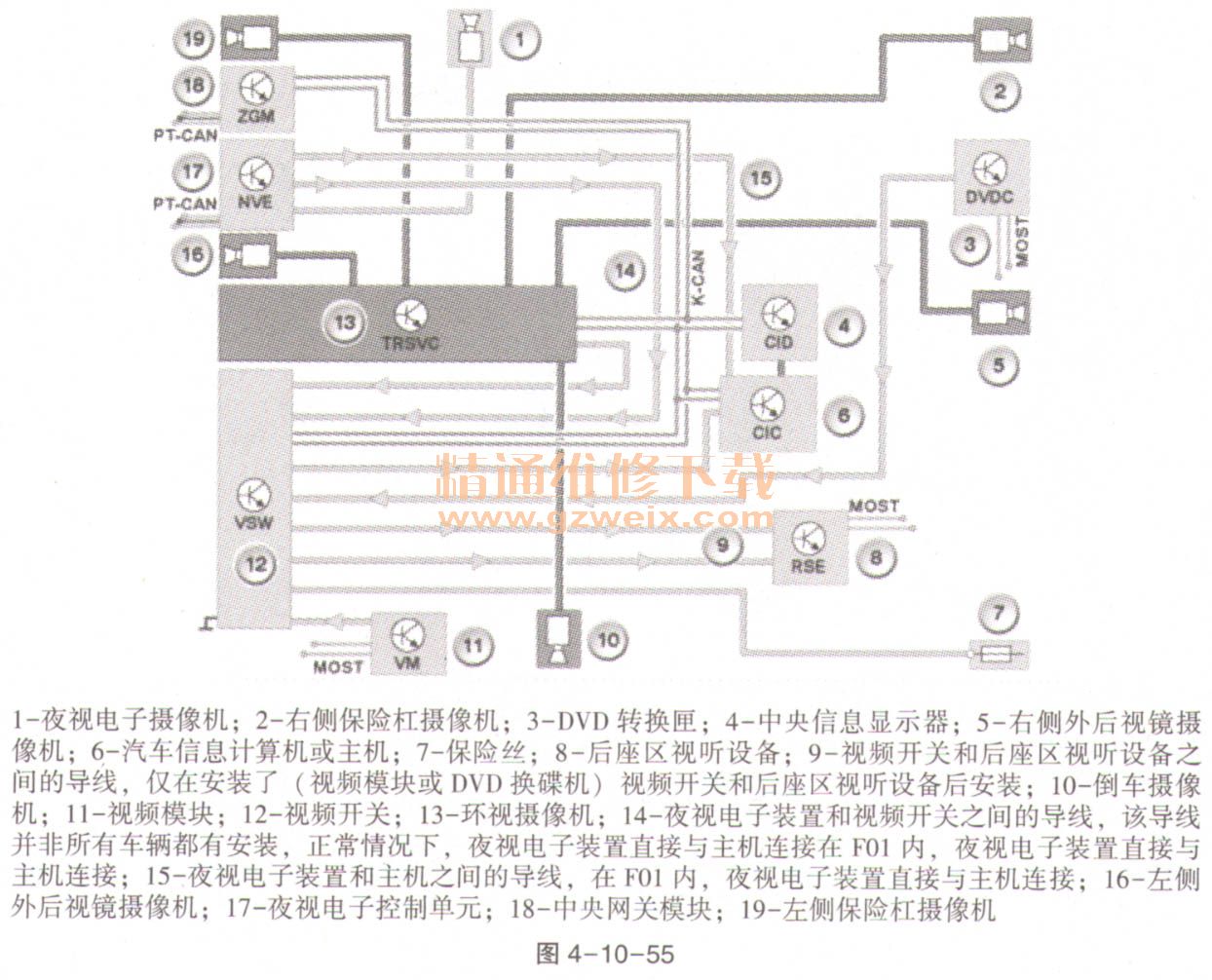

    可能提供的视频控制单元如图4-10-55所示。
