6．中央信息显示器
    （1）概述。中央信息显示器（CID）是导航、收音机、空调、通信等功能界面的图形显示单元。根据车辆装备，存在下列规格的中央信息显示器。
    标准型：7in液晶显示器，分辨率为800×480像素，格式15：9。高级型：10. 25in液晶显示器，分辨率为1280×1480像素，格式8：3。中央信息显示器由一块线路板和一个显示器模块组成。在线路板上集成有控制单元功能。
    （2）功能描述。
    中央信息显示器（CID）是下列功能的集成式显示和操作设备：音频系统，例如收音机、CD播放机、MP3播放机；电话和数据服务；车载电脑、旅程电脑；车辆信息、操作说明；暖风装置和空调器；个性化范围，例如电台选择；车辆功能，例如PDC、 DSC、EDC ; BMW售后服务。
    控制器（CON）是中央信息显示器（CID）的中央操作元件。控制器通过K-CAN与中央信息显示器连接。

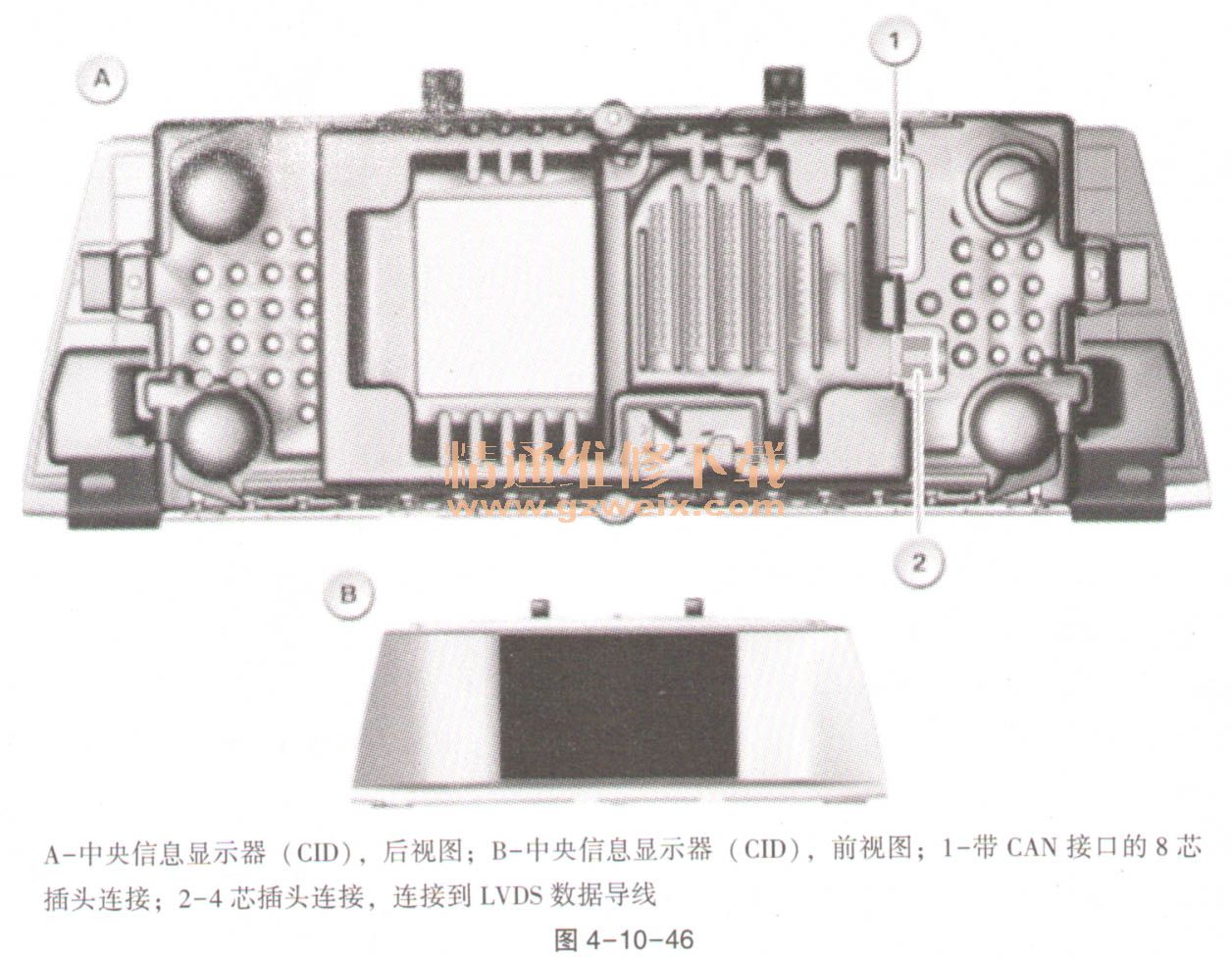

    操作界面的全部过程控制由主机负责。中央信息显示器（CID）通过一条LVDS（低压差分信号）数据线与主机连接。主机通过此LVDS数据线传送全部图像信息。图像信息在CID控制单元中处理并在屏幕上显示。中央信息显示器是K-CAN上的总线用户。通过K-CAN交换控制和状态信息。有带或不带光电二极管的中央信息显示器（取决于制造商）。显示亮度控制可提高在所有环境亮度下的读出性。为此组合仪表和集成式光电二极管分析亮度值。在总线系统上输出组合仪表（KOMBI）中计算出的亮度值。在中央信息显示器中把接收到的亮度值与集成式光电二极管提供的亮度值相比较（这些亮度值按脉冲宽度调制）。中央信息显示器根据分析结果控制显示器亮度。对于不带光电二极管的中央信息显示器，只通过组合仪表中计算出的亮度值控制显示器亮度，如图4-10-46听示。

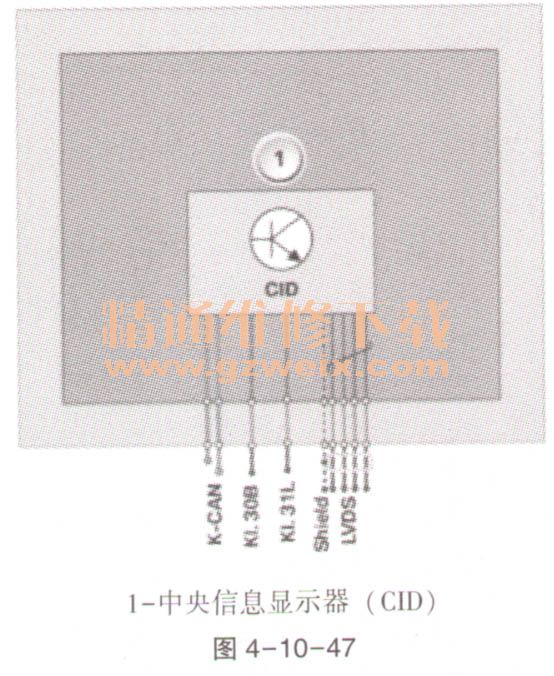

    （3）结构及内部连接。中央信息显示器（CID）通过接线盒连接到总线端KI. 30B上。中央信息显示器是K-CAN上的总线用户。中央信息显示器通过一条LVDS数据线与主机连接，如图4-10-47所示。

    在图4-10-47中只画出了电源和总线连接。当前线脚布置可以在BMW诊断系统ISTA上在电路图中查找。通过点击电路图中的符号，可以激活选项卡“安装位置”和“线脚布置”。

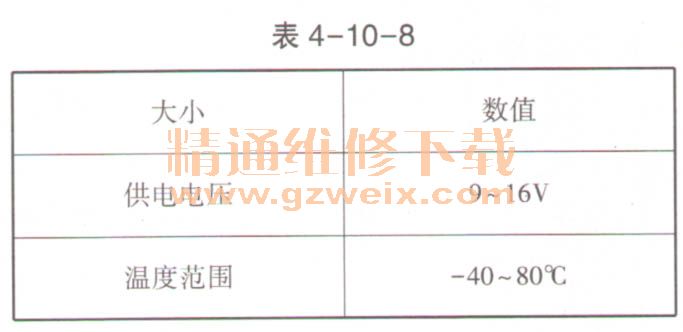

    （4）标准值。中央信息显示器（CID）的标准值见表4-10-8。

    （5）诊断提示。与中央信息显示器（CID）的通信失灵时，请进行标准检测（整体测试模块）。存在某个控制单元内部故障时，预计将出现以下情况：中央信息显示器（CID）中的故障代码存储记录；出现故障时以橘黄色显示。通过单独显示可令故障查询更加方便。在出现下列故障时，显示器以“橘黄色”亮起：来自主机的图像信号有错误；LVDS数据线断路；插头连接有故障。在运行过程中信号失效时或在接通后发生故障时，橘黄色显示亮起约30s。接着显示器切换到黑屏。
