(2)功能描述。

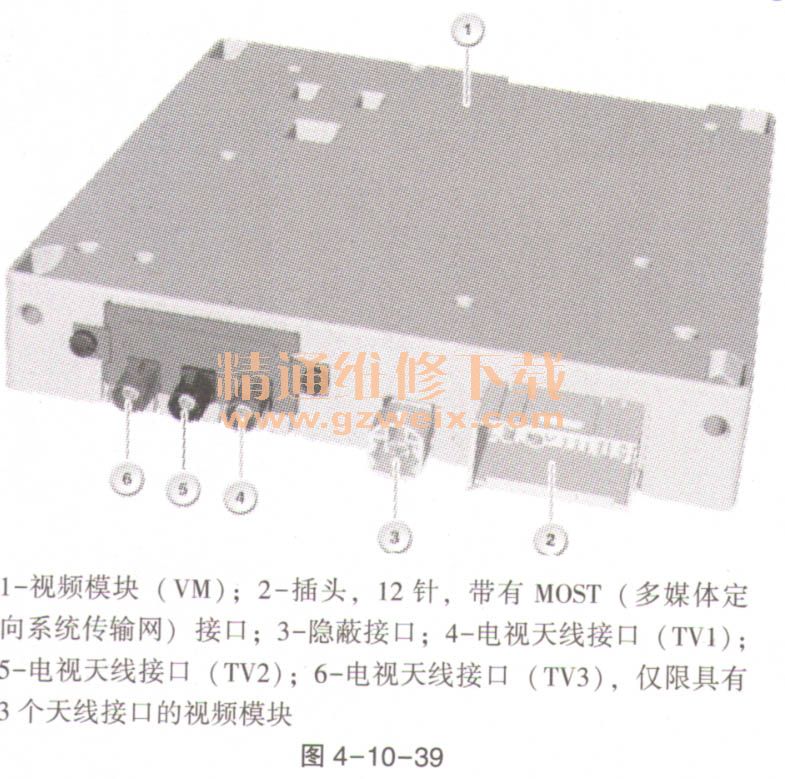

视频模块(VM)实现了TV功能。电视图像显示在中央信息显示器(CID)中并根据车辆装备显示在后座显示器中。视频模块将通过2个或3天线电路输入端接收的高频天线信号(HF-Signal)调制为一个数字式基带信号。此时,在具有2个天线电路输入端的视频模块上使用两个输入端接收当前选择的节目。该机械机构,称为MRC(最大比合并),组合两个接收路径。从而达到最佳的移动接收电平。在行车期间,在后台不进行自动寻台(更新电台列表)。视频模块在停车(行驶速度小于5km/h)时相应的接收条件下进行自动寻台。具有3个天线电路输入端的视频模块在相应的接收条件下使用第三个天线电路输入端在后台自动寻台,从而不断更新电台列表。此时,不断重新配置天线电路输入端和接收路径之间用于视频模块自动寻台(MRC功能)的分配,而不是固定分配。所有视频模块搜索当前所选电台,在切换到新的电台区域时必须保留(所谓的:数字电视/调频切换)。在具有2个天线电路输入端的视频模块上,可以根据系统结构在临时中断接收时进行数字电视/调频切换。在具有3个天线电路输入端的视频模块上,进行数字电视/调频切换时,用户几乎无法察觉到。日本规格另外支持1-Seg (1段模式)服务的ISDB-T,如图4-10-39所示。

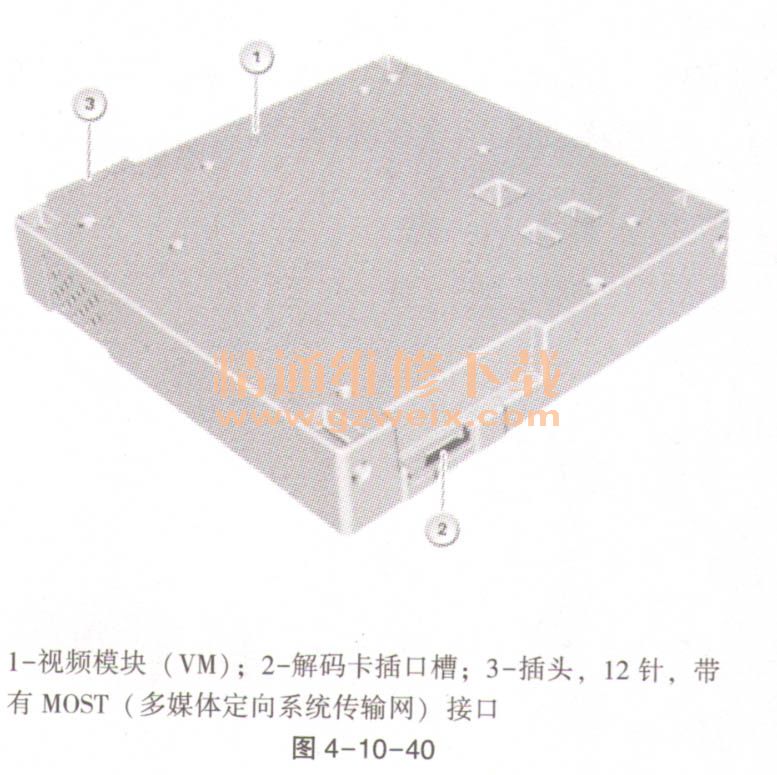

图4-10-40所示为视频模块背面的解码卡插口槽,以日本规格的视频模块为例。
(3)结构及内部连接。

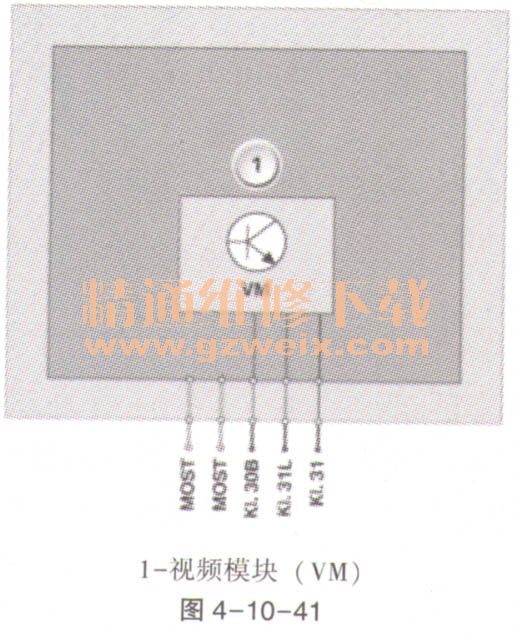

视频模块(VM)通过一个带有MOST(多媒体定向系统传输网)的12针插头连接到车载网络和MOST(多媒体定向系统传输网)上。视频模块通过FBAS导线将图像信号传输至连接的装置上(例如视频开关)。后部配电器向视频开关供应总线端Kl. 30B,如图4-10-41所示。
在图4-10-41中只画出了电源和总线连接。当前线脚布置可以在诊断系统ISTA(综合业务技术应用程序)的电路图中查找。通过点击电路图中的符号,可以激活选项卡“安装位置”和“线脚布置”。
(4)标准值。视频模块(VM)的标准值,见表4-10-5。
(5)诊断提示。与视频切换器通信失灵时,进行标准检测(整体测试模块)。存在某个控制单元内部故障时,预计将出现以下情况:视频模块(VM)内出现故障代码存储记录。
