5．电子夜视装置（NVE）

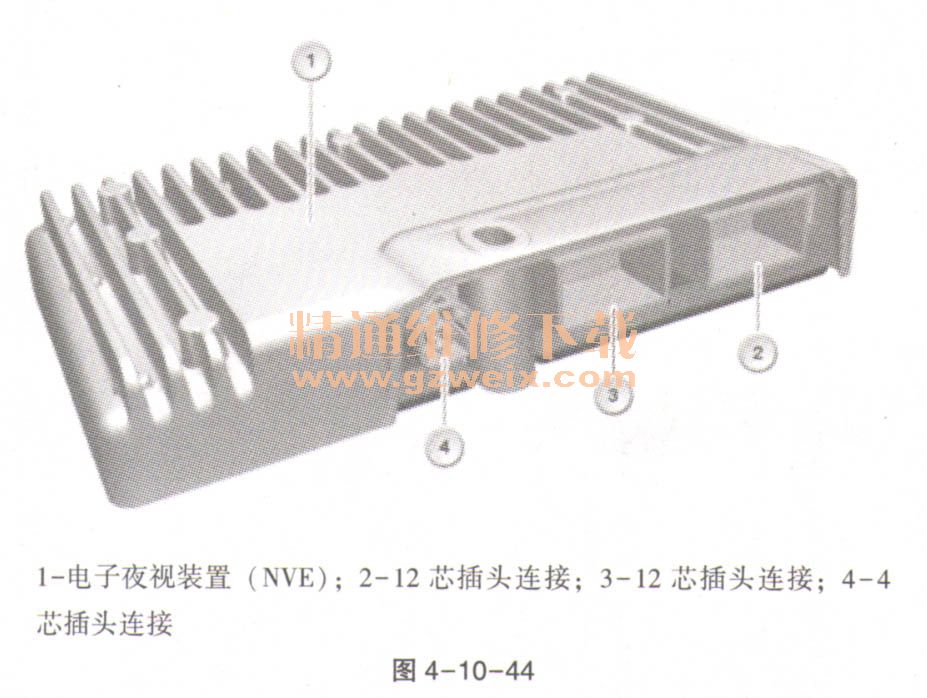

    （1）概述。BMW夜视系统是一个用于夜间视觉辅助的驾驶员辅助系统，如图4-10-44所示。BMW夜视系统能够给夜间驾驶带来更高的安全性：像远光灯辅助以及自适应转向大灯一样。利用BMW夜视系统可以在夜间和大雾天气中看清行驶中的道路。可识别80～100m范围内的物体。作用距离与天气情况有关。BMW夜视系统基于远红外线原理，通过物体发出的热辐射进行识别。

    （2）功能描述。新内容：BMW夜视系统集成了人体识别功能。图标显示在中央信息显示器上。也可以通过平视显示系统（HUD）将它们显示出来。夜视摄像机不属于控制单元。因为夜视摄像机通常用于军事用途，因此只出于安全性考虑在特定场合中使用。对于损坏的部件或发生事故的车辆，必须将夜视摄像机送回厂家。
    将用于仪表板的夜视电子装置（NVE）安装在支撑管处。控制单元使用3个处理器来实现人员识别和车载网络通信。在夜视电子装置中，将按照所提供的图片对象查找相关人员。并确定位置和距离。在中央信息显示器（CID）上显示图标。通过行驶速度和转向角确定车辆前方的报警区域。可以在驾驶员辅助系统操作设备上启动或关闭BMW夜视系统。
    （3）结构及内部连接。通过Lokal-CAN控制夜视摄像机，例如用于诊断。电子夜视装置把来自夜视摄像机的对称的视频信号转换成FBAS信号。电子夜视装置通过一根LVDS数据导线以及一个屏蔽装置与夜视摄像机连接，如图4-10-45所示。

    在图4-10-45中只画出了电源和总线连接。当前线脚布置可以在BMW诊断系统ISTA上在电路图中查找。通过点击电路图中的符号，可以激活选项卡“安装位置”和“线脚布置”。

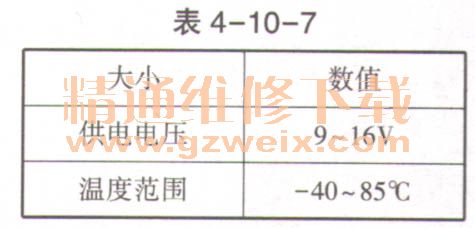

    （4）标准值。用于电子夜视装置（NVE）的标准值见表4-10-7。

    （5）诊断提示。与电子夜视装置的通信失灵时，进行标准检测（整体测试模块）。存在某个控制单元内部故障时，预计将出现以下情况：电子夜视装置（NVE）的故障代码存储记录；组合仪表上出现检查控制信息。
