充电管理系统具有以下功能。
    ①4路独立的CAN网络。
    ②提供电池的状态给整车控制器。
    ③车载充电管理。
    ④非车载充电管理。
    ⑤热管理。
    ⑥高压安全管理。
    ⑦实现车载和非车载充电器的连接线检测。

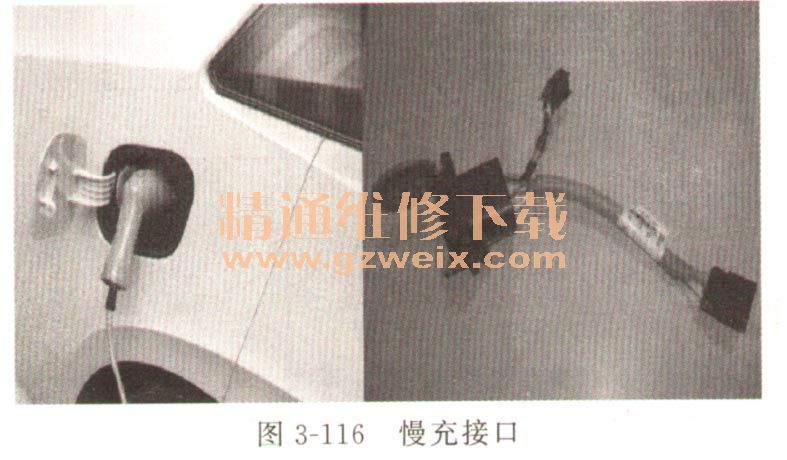

    慢充充电接口位置及端子分布如图3-115～图3-117所示。

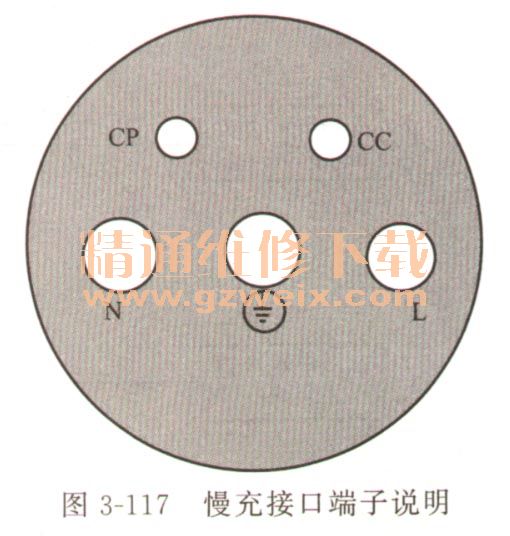

    图3-117中所示各符号说明如下。
    ①N : 220V零线。
    ②L: 220V交流电源线。
    ③╧：屏蔽接地。
    ④CP慢充线连接信号接地。
    ⑤CC：慢充线连接输入开关信号。
    CC端子电压测量：点火开关置于ON挡时为5V；点火开关置于OFF挡时为0V。

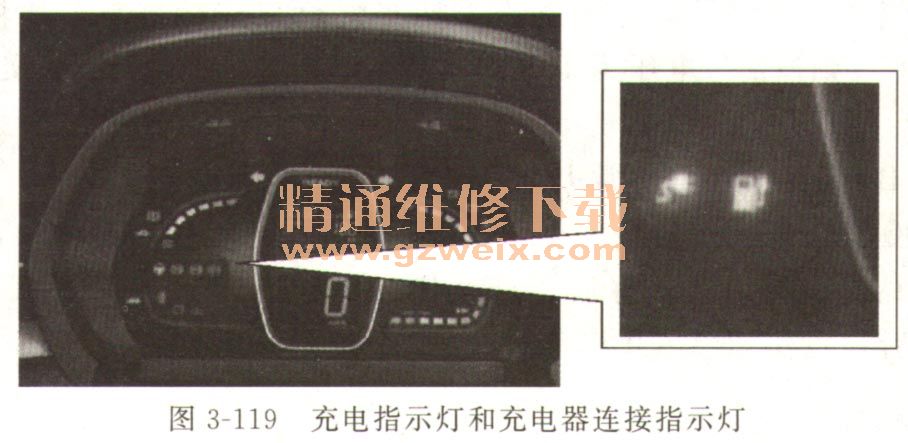

    慢充线缆连接与充电指示灯提示如图3-118、图3-119所示。



    慢充手柄与慢充口连接，但未提供220V交流电。点火开关置于ACC或OFF挡时，充电连接指示灯不亮。点火开关打开，充电器连接指示灯点亮。
    点火开关置于OFF挡，慢充手柄与慢充口连接，慢充线插头插入提供220V交流电源插座，充电连接指示灯点亮。
