三、故障诊断
    （1）比亚迪唐充电控制故障代码

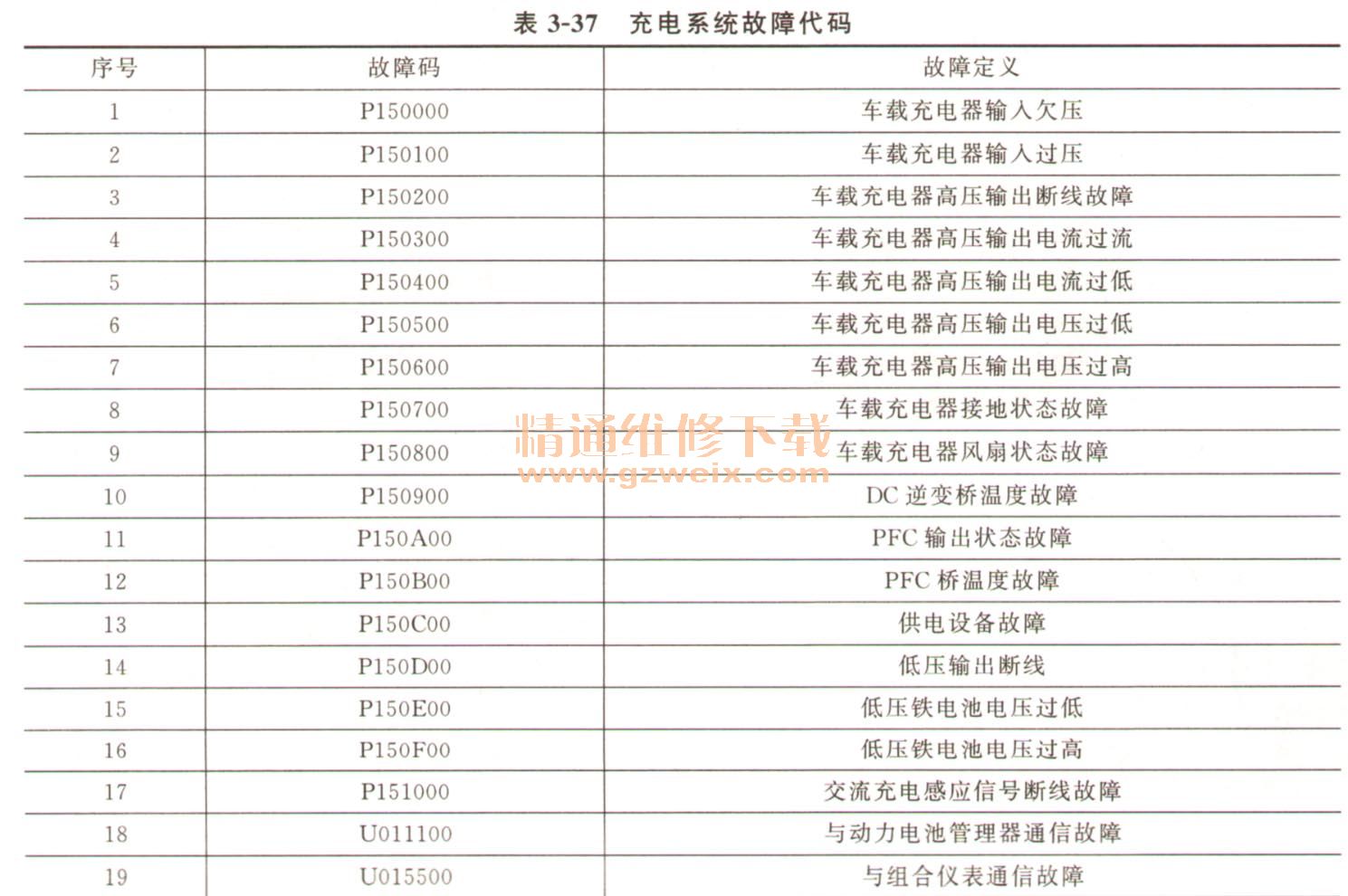

    充电系统故障码如表3-37所示。

    （2）故障诊断流程
    ①检查交流充电连接装置。
    a．插上交流充电连接装置。
    b．检查控制盒的电源指示灯是否常亮，充电指示灯是否闪烁。若闪烁则交流充电连接装置正常；若不闪烁则更换交流充电连接装置。
    ②．检查仪表充电指示灯是否点亮。
    a．将交流充电连接装置连接到充电桩或家用电源。
    b．观察仪表充电指示灯是否点亮。
    c．用万用表测量车载充电器低压接插件电压（充电指示灯）。
    K154-D一车身地正常值为小于1V，若不正常则将充电连接装置重新配合或更换车载充电器。
    ③检查车载充电器感应信号。
    a．将交流充电连接装置连接到充电桩或家用电源。
    b．检查车载充电器风扇是否工作。
    c．用万用表测量车载充电器低压接插件电压（充电请求信号）。
    K154-C一车身地正常值为小于1V，若不正常则更换车载充电器。
    ④检查低压电源是否输入。
    a．不连接交流充电连接装置。
    b．用万用表测量车载充电器低压接插件电压（连接铁铿电池正极与负极端）。K154-M一车身地正常值为11～14V、K154-G一车身地正常值为小于1V，若不正常则更换线束。
    ⑤检查OFF挡充电继电器。
    a．不连接交流充电连接装置。
    b．取下充电继电器。
    c．给控制端加电压，检查继电器是否吸合，如图3-131所示。

    正常情况下3与5导通，若不正常则更换继电器。
    ⑥检查配电箱车载充电保险。
    a．不连接交流充电连接装置。
    b．拆开配电箱。
    c．测量车载保险（32A）是否导通。若不正常则更换车载充电保险。
