便捷式充电系统模块位置与端子分布如图3-127所示。

    A290 * 1B插头上的线脚布置见表3-32。

    A290 * 02B插头上的线脚布置见表3-33。

    A290 * 2B插头上的线脚布置见表3-34。

    A290 * 05B插头上的线脚布置见表3-35。

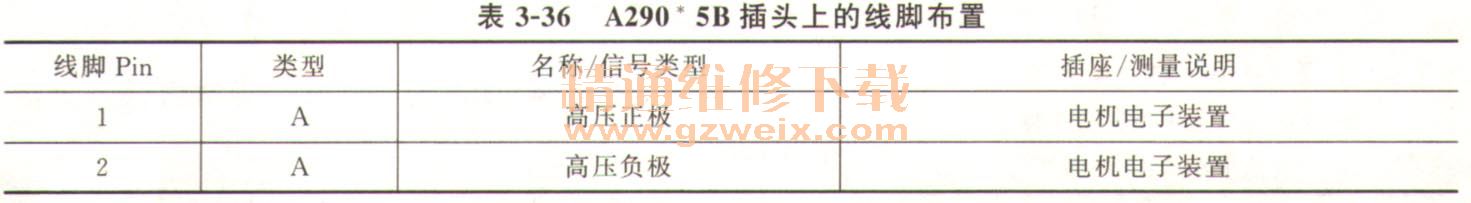

    A290 * 5B插头上的线脚布置见表3-36。

    与KLE控制单元的通信失灵时，应进行标准检测（整体测试模块）。存在某个控制单元内部故障时，预计将出现充电接口模块（（I、IM）中的故障记录。
    ③充电接口盖中控锁驱动装置。借助充电接口盖中控锁驱动装置可以将充电接口盖解锁或锁止。
    充电接口盖通过弹簧操作的锁止挂钩保持关闭。锁止挂钩是中控锁驱动装置的一部分。通过电动机解锁和联锁充电接口盖。该电动机由充电接口模块（LIM）或便捷充电系统（KLE）控制。解锁或联锁充电接口盖的请求来自车身域控制器（BDC）。
    另外，在中控锁驱动装置安装有一个微开关。微开关用于通知充电接口盖的状态。在充电接口盖关闭时，微开关未操作。通过应急解锁装置可以将充电接口盖手动解锁。充电盖中控锁部件如图3-128所示。

    充电接口盖位置与端子分布如图3-129所示。

    充电接口盖中控锁驱动装置的直流电动机通过一个3芯插头连接与充电接口模块（LIM）或便捷充电系统（KLE）连接。锁止通过转回扭转弹簧实现。
    图3-130为其电路简图。
    充电接口盖中控锁驱动装置的各标准值如下。
    a．电压范围为9～15. 5V。
    b．最大电流为5. 6A。
    c。温度范围为－40～85℃。
    充电接口盖中控锁驱动装置失灵时，预计会出现充电接口模块（LIM）或便捷充电系统（KLE）中的故障记录。
    解锁后的燃油箱加油盖失灵时，无法再锁止燃油箱加油盖。
    锁止后的燃油箱加油盖失灵时，只能通过应急操纵装置打开燃油箱加油盖。
    可以用诊断系统进行燃油箱加油盖中控锁驱动装置的功能检查。
